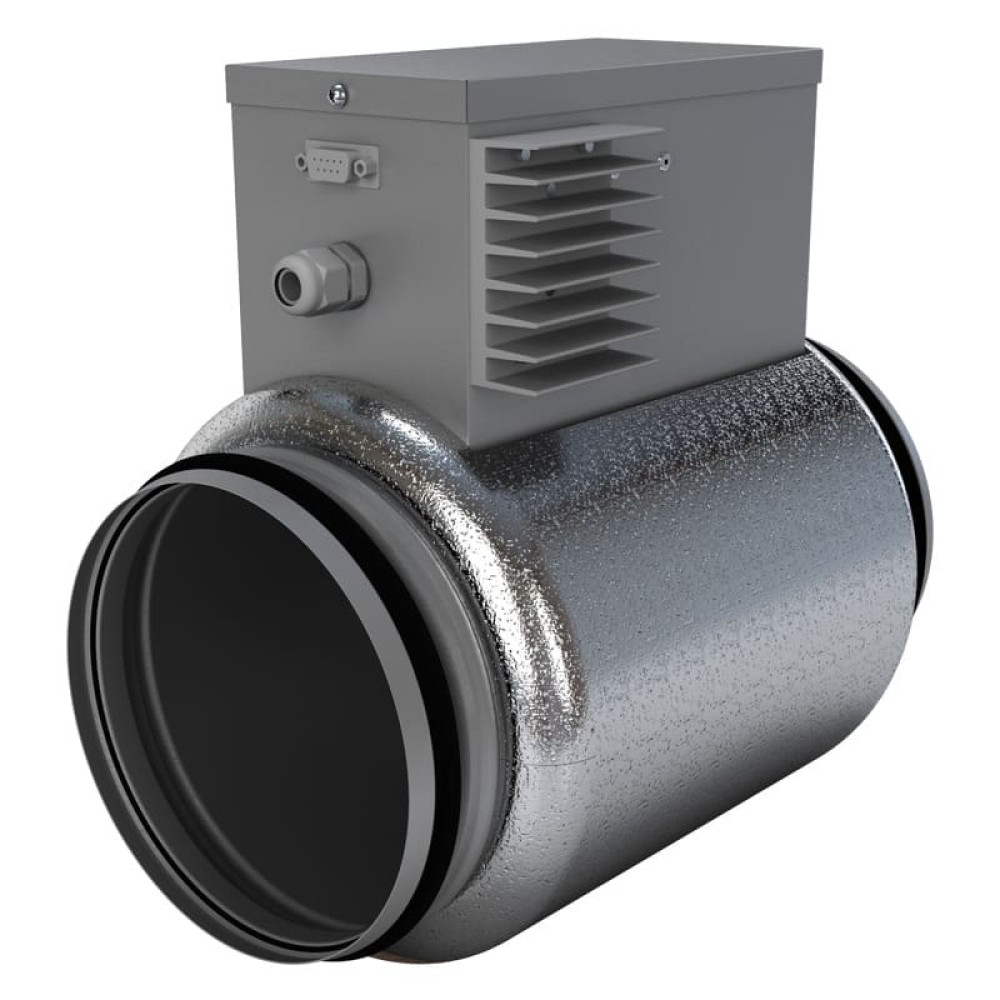

Електричний нагрівач переднагріву Вентс НКП 200-2,0-1 з потужністю 2,0 кВт використовується для підігрівання припливного повітря в системах вентиляції з рекуперацією тепла. Переднагрів захищає рекуператор від обмерзання в холодний період року.
Складається з корпусу, блоку управління і нагрівальних елементів з нержавіючої сталі. Для герметичного з'єднання з повітропроводами нагрівач забезпечений гумовими ущільнювачами. Встановлюється в розрив повітропроводу між забіром повітря та вентиляційною установкою.
Канальні нагрівачі обладнані двома термостатами захисту від перегрівання:
- основний захист з автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає ланцюг нагрівача.
- аварійний захист з ручним перезапуском (температура спрацьовування +90°С). У разі спрацьовування живлення на нагрівач можна подати тільки після ручного скидання аварії.
Монтаж
Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Напрям руху повітря повинен відповідати стрілці на калорифері. Канальні нагрівачі можуть встановлюватися в горизонтальному або вертикальному положенні, окрім положення блоком управління вниз (небезпека затікання конденсату і замикання електропроводки).
Перед нагрівачем обов'язково має бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи. Рекомендована відстань між нагрівачем і іншими елементами системи має бути не менше двох приєднувальних діаметрів.
З контроллером вентиляційної установки з'єднується за допомогою кабелю з розъемом DB-9M через зовнішній розъем на корпусі. (кабель входить в комплект).
Технічні характеристики
| Параметр |
Величина |
Мінімальна витрата повітря, м3/год
|
170 |
Струм, А
|
8,7 |
Напруга, В
|
230 |
| Потужність, Вт |
2000 |
Габаритні розміри
| Розміри |
D |
B |
H |
L |
L1 |
| мм |
199 |
195 |
337 |
306 |
192 |
Графік підбору необхідної потужності переднагрівача
Приклад розрахунку.
Необхідно підібрати переднагрів для установки з витратою повітря 220 м3/год.
Розрахункова зовнішня температура складає - 15°С. Визначуваємо точку перетинів ліній 1 і 2. Точка перетину потрапляє на область зеленого кольору. По позначенню кольору визначаємо, що нам потрібний нагрівач з потужністю 2,0 кВт.
Діаграма
