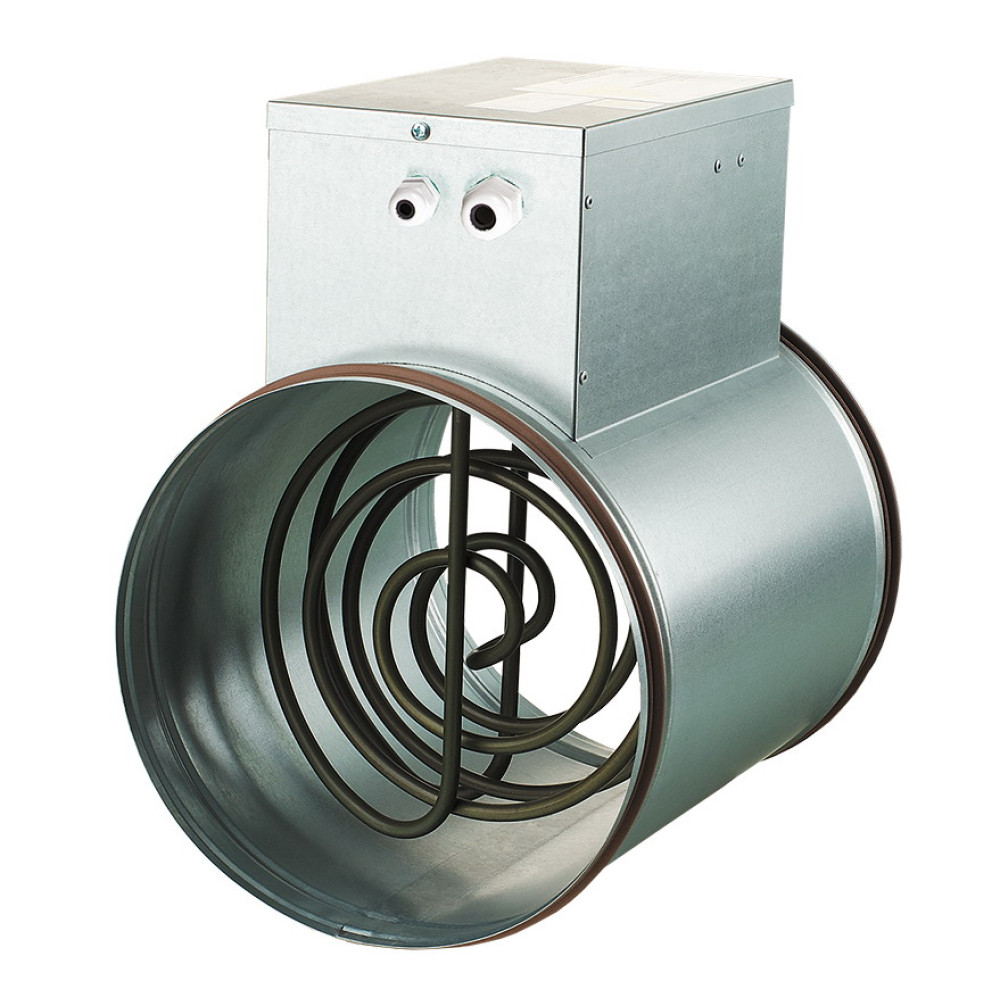

Вентс НК 315-1,2-1

Електричний нагрівач Вентс НК 315-1,2-1 з потужністю 1,2 кВт складається з корпусу, комутаційної коробки і нагрівальних елементів з нержавіючої сталі. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами. Канальні нагрівачі НК обладнані двома термостатами захисту від перегрівання:

• основний захист з автоматичним перезапуском(температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.

• аварійний захист з ручним перезапуском(температура спрацьовування +90°С). У разі спрацьовування живлення на нагрівач можна подати тільки після ручного скидання аварії.

Для кожного типорозміру існує декілька варіантів потужності. Більшої потужності можна досягти за допомогою установки нагрівачів послідовно один за одним.

Монтаж

Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Напрям руху повітря повинен відповідати стрілці на калорифері. Канальні нагрівачі можуть монтувати у будь-якому положенні, окрім положення електрощитом донизу(небезпека затікання конденсату і замикання електропроводки).

Рекомендується монтувати так, щоб повітряний потік був рівномірно розподілений по усьому перерізу. Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи. Рекомендована відстань між нагрівачем і іншими елементами системи має бути не менше двох приєднувальних діаметрів.

Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну робочу температуру повітря, що виходить, 40°С. У разі застосування регулятора оборотів вентилятора, необхідно забезпечити мінімальну витрату повітря нагрівачаа. Забороняється подавати напругу на нагрівач при відключеному вентиляторі.

Для правильної і безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління і захист :

• автоматичне регулювання потужності і температури нагріву повітря;
• відстежування стан фільтру за допомогою датчика диференціального тиску;
• блокування подання живлення на нагрівач, у разі зупинки припливного вентилятора або зниження швидкості потоку повітря, а також при спрацьовуванні вбудованих термостатів захисту від перегрівання;
• відключення системи вентиляції з продуванням ТЕНів нагрівача.

Технічні характеристики

Габаритні розміри

Збільшення температури повітря на калорифер залежно від витрати повітря

Діаграма

Документація

(файл pdf, відкриється в новій вкладці)
