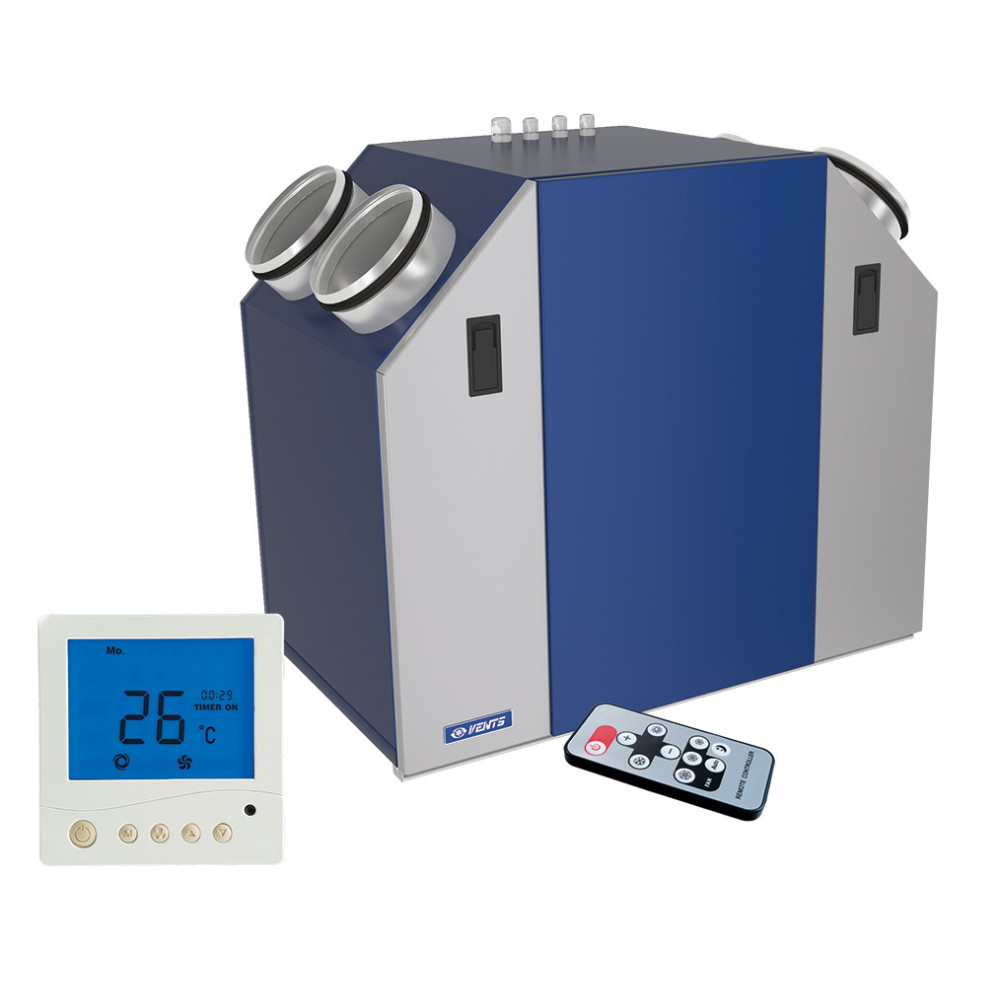

Вентс ВУТ 350 ЕУ ЕС є припливно-витяжною установкою з використанням рекуперації тепла. Використовується для вентиляції житлових або комерційних приміщень. У вентиляційному агрегаті використовується рекуперація тепла, коли тепло від витяжного повітря передається припливному повітрю завдяки пластинчатому рекуператору. Для додаткового підігрівання припливного повітря в установці Вентс передбачений електричний нагрівач з максимальним споживанням 2 кВт.
Номінальна продуктивність цієї моделі складає 331 м3/год фактична витрата повітря залежить від тиску мережі повітроводів і комплектуючих. Установка призначені для з'єднання з повітроводами Ø150 мм.
Корпус
Корпус виготовлений із забарвленої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм.
Фільтр
Для фільтрації припливного і витяжного повітря в установці застосовуються два панельні фільтри з мірою очищення G4. Для очищення фільтрів досить промити їх під струменем води.
Вентилятори
Використовуються високоефективні електронно-комутовані(ЕС) мотори із зовнішнім ротором, обладнані робочим колесом з назад загнутими лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованих двигунів є високий ККД(до 90%).
Рекуператори
У установках застосовується високоефективний пластинчатий рекуператор протитечійного типу, виконаний з полістиролу. Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Нагрівач
Установка обладнана електричним нагрівачем, який догріває припливне повітря до комфортної температури у разі, якщо за допомогою рекуперації тепла ця температура не досягнута.
Конструкція установки
Управління і автоматика
Установки укомплектовані вбудованою системою автоматики, багатофункціональною панеллю управління з рідкокристалічним дисплеєм і пультом дистанційного керування. У комплект постачання входить дріт довгою 10 м для з'єднання установки з панеллю управління.
Для відвертання обмерзання рекуператора застосовується активний захист від обмерзання. При пониженні температури повітря в припливному каналі перед рекуператором нижче - 7°С байпас періодично відкривається на 5 хвилин і припливне повітря проходить повз рекуператор по обвідному каналу. При цьому тепле витяжне повітря прогріває рекуператор.
Функції управління і захисту
- Включення/виключення установки.
- Вибір швидкості : 1-а, 2-а або 3-а швидкість.
- Налаштування швидкостей в діапазоні від 0 до 100%.
- Управління роботою установки за тижневим розкладом.
- Таймер для включення установки на 3-у швидкість на певний відрізок часу.
- Можливість ручного відкриття заслінки байпаса.
- Включення/виключення нагрівача
- Налаштування температури припливного повітря
- Активний захист електричного нагрівача від перегрівання
- Захист рекуператора від обмерзання.
- Індикація необхідності очищення фільтрів.
- Індикація несправностей.
Монтаж
Установка призначена для настінного монтажу. Доступ для сервісного обслуговування і чищення фільтрів з боку передньої панелі.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Частота струму, Гц |
50 |
| Потужність електричного нагрівача, Вт |
2000 |
Сумарна споживана потужність установки, Вт
|
2200 |
Максимальна продуктивність, м3/год
|
331
|
Швидкість обертання, об/хв
|
1440-2900 |
Рівень шуму на відстані 3 м, дБ(А)
|
28-41 |
| Максимальна температура переміщуваного повітря, °С |
- 25....+60 |
Ефективність рекуперації тепла, %
|
від 82 до 98 |
Розмір повітроводів, що підключаються, мм
|
150 |
Габаритні розміри
Діаграма
Приклад монтажу установки
Документація
(файл pdf, відкриється в новій вкладці)
Гарантія
Виробник гарантує нормальну роботу пристрою впродовж двох років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.
