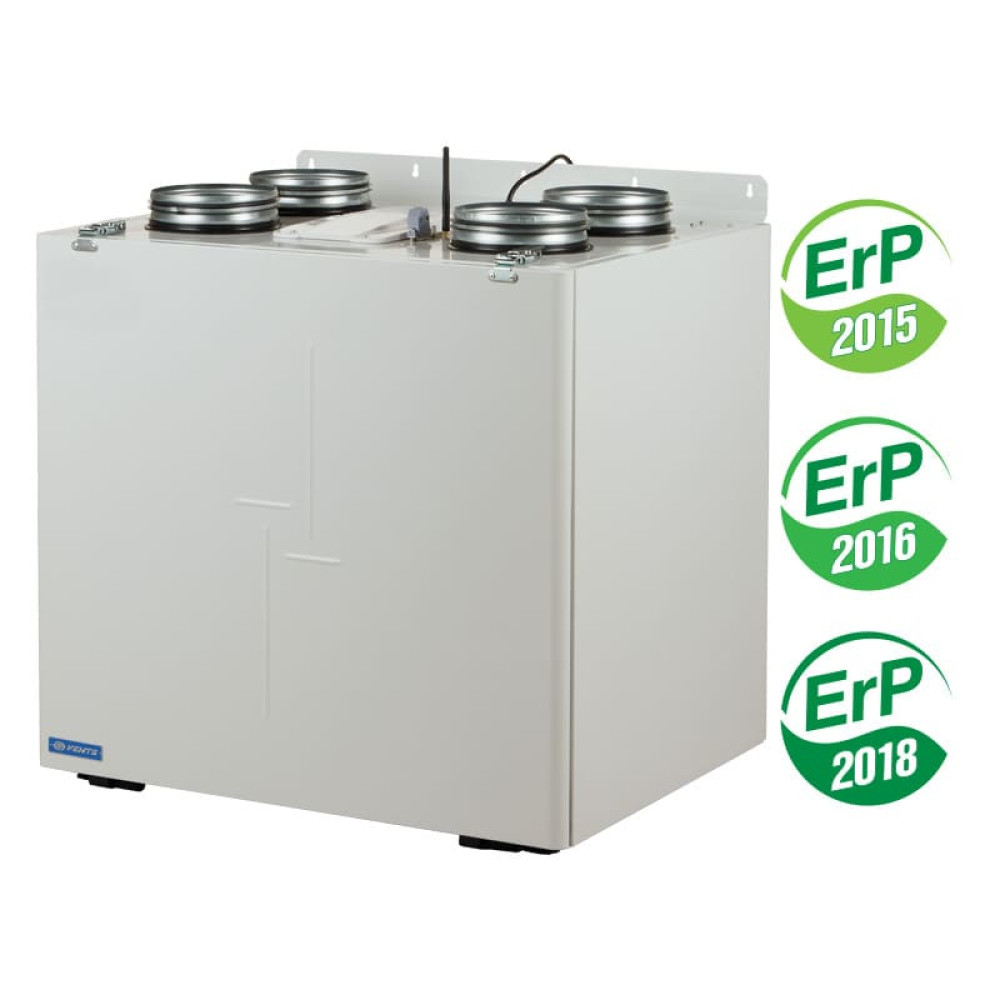

Припливно-витяжна установка Вентс ВУТ 160 ВБ ЕС виконана в корпусі зі сталі. Внутрішня частина корпусам ізольована мінеральною ватою, яка має високі показники по тепло і звукоізоляції. Максимальна продуктивність складає 200 м3/год. Є готовим вентиляційним агрегатом з системою управління для спільної роботи з системою повітропроводів. Установці властиве низьке споживання, яке не перевищує 57 Вт на годину, внаслідок використання системи захисту від обмерзання і рекуператора з полістиролу. У цій серії не використовується електричний нагрівач, при необхідності можна додатково обладнати нагрівачем переднагріву Вентс НКП (оплачується окремо).
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,5 |
| Частота струму, Гц |
50 |
Максимальна споживана потужність, Вт
|
57 |
Максимальна продуктивність, м3/год
|
200
|
Швидкість обертів, хв-1
|
3770 |
Рівень шуму на відстані 3 м, дБ(А)
|
24 |
| Діапазон температур переміщуємого повітря, С |
-25....+40 |
Ефективність рекуперації тепла,%
|
93 |
Розмір повітропроводів, мм
|
125 |
| Вага, кг |
36 |
Габаритні розміри
Корпус
Корпус установки виготовлений зі сталі, внутрішня частина ізольована мінватою товщиною 20 мм, матеріал дозволяє досягти високі показники по теплоізоляції й ефективності шумозаглушування.
Фільтрація
Для фільтрації припливного і витяжного повітря в установці застосовуються два панельні фільтри. Для припливу повітря застосовується фільтрація класу F7, для витяжного - клас G4.
Вентилятори
У вентиляторах використовуються енергоефективні ЕС-двигуни з низьким споживанням енергії. Сумарна споживана потужність установки не перевищує 57 Вт на годину.
Рекуператори
В установці застосовуються рекуператор з полістиролу. Тепло витяжного повітря в холодну пору року передаються припливному, що знижує навантаження на підігрівання припливного повітря.
Байпас
Для літнього режиму експлуатації установка обладнана байпасом, який дозволяє не використати рекуперацію в теплий період року.
Конструкція установки
Система управління
Установка може оснащуватися двома варіантами автоматики :
- система А14 з настінним пультом зі світлодіодною індикацією
- система А21 без пульта ДУ. Управління здійснюється смартфоном за допомогою мобільного додатку. Також можливе підключення до системи "Розумний будинок" BMS (Building Management Systems).
При замовленні установки виберіть необхідний вам варіант керування.
Система автоматики А14
Установка оснащена вбудованою системою автоматики та сенсорною настінною панеллю управління А14 зі світлодіодною індикацією. Панель управління встановлюється на стіну.
Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати у звичайному режимі.
Таким чином, продуктивність подання припливного повітря в холодну пору року буде нижча внаслідок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використати електричний нагрівач, що призводить до низьких експлуатаційних витрат.
Режими роботи
За допомогою системи управління припливно-витяжної установки можна виконувати наступні дії:
- Включення/виключення установки;
- Вибір режиму продуктивності в діапазоні фіксованих трьох швидкостей : мінімальна, середня і максимальна.
- Вибір режиму продуктивності від 0 до 100 %
- Індикація необхідності заміни фільтру.
- Індикація аварії
Також передбачено підключення датчиків СО2, вологості або будь-якого іншого сенсора (релейний вхід), по сигналу якого може відбуватися перемикання продуктивності на максимальну (Усі датчики купуються окремо, в комплект постачання не входять).
Система автоматики А21
А21 контролер дає можливість інтегрувати установку до системи Розумний будинок чи BMS (Building Management Systems).
Дистанційна панель управління в комплект не входить.
Для управління установкою за допомогою мобільного застосування через Wi-Fi необхідно встановити мобільний додаток VENTS AHU.
 |
|
 |
| Google Play |
|
App Store |
детальніше усі функції системи автоматики описані в керівництві нижче. (файл у форматі pdf, відкриється в новій вкладці)
Таблиця Modbus для підключення автоматики А21 до системи BMS
(файл pdf, відкриється в новій вкладці)
Монтаж
Установка призначена для монтажу в приміщенні з плюсовою температурою. Може встановлюватися на балконі, в коморі, підвалі, горищі та в інших допоміжних приміщеннях.
В установці є дренажний піддон, дренаж рекомендується виводити в систему каналізації. Установка може встановлювати на підлогу або на стіну у вертикальному положенні.
Діаграма
Документація
Інструкція до установки
(файл pdf, відкриється в новій вкладці)
Гарантія
Виробник гарантує нормальну роботу пристрою в течію два роки з дня продажу за умови виконання правил транспортування, зберігання, монтажу та експлуатації.
