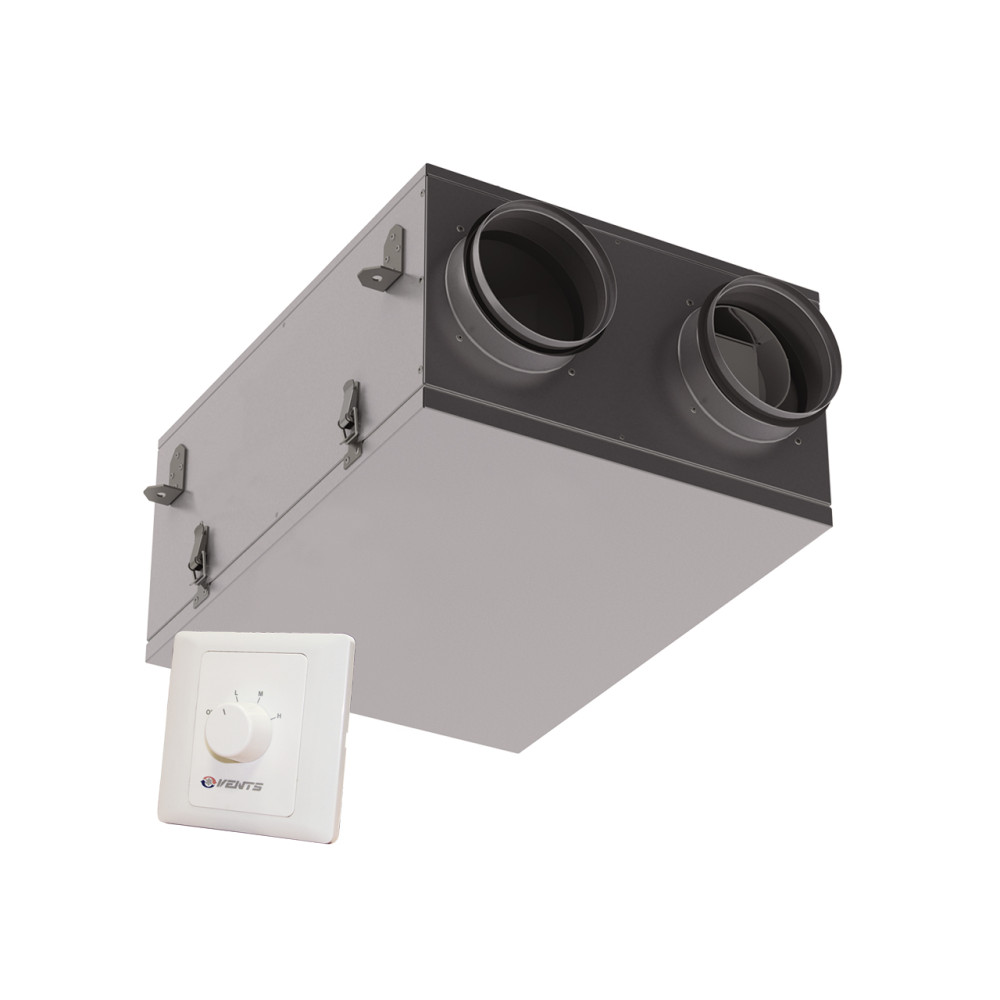

Припливно-витяжна установка Вентс ВУТ 100 П міні

Припливно-витяжна установка для квартири Вентс ВУТ 100 П міні призначена для забезпечення вентиляції однієї кімнати у квартирах, приватних будинках, майстрових, комерційних приміщеннях. Іноді цією установкою можна забезпечити вентиляцію у двох кімнатах, якщо необхідна витрата повітря в цих кімнатах невисока.

Ця модель обладнана рекуператором з пластику.

 Вентиляційна установка є повністю готовим моноблочним пристроєм. У агрегаті виконується фільтрація, постачання свіжого повітря, підігрів його при необхідності, видалення відпрацьованого повітря. Пластинчатий рекуператор з великою ефективністю забезпечує підігрівання свіжого повітря з вулиці перед постачанням його в приміщення в холодний період року. При цьому в установці немає окремого електричного нагрівача, що дозволяє істотно економити на експлуатаційних витратах. Споживання установки в діапазоні 30 - 56 Вт залежно від швидкості вентилятора.

Установку можна монтувати в міжстельовому просторі, між капітальною стелею і підвісним. Також можливий монтаж до стелі в підсобному приміщенні, такому як балкон, комора, гардеробна та ін. Висота установки всього 224 мм. Для постачання повітря і видалення використовуються гнучкі або жорсткі повітроводи діаметром 125 мм. Витрата повітря регулюється перемикачем.

З чого складається установка

Вентилятори

В установці використовуються відцентрові вентилятори з вперед загнутими лопатками. Двигун вентиляторів обладнаний підшипниками кочення, що позитивно позначається на терміні служби - до 40 000 годин. Вентилятори економічні, малошумні. Рівень шуму установки від 24-41 дБА(залежно від швидкості).

Фільтри

Для відвертання попадання в приміщення пилу, пилку та інших забруднень, також для захисту компонентів установки від цих забруднень використовуються два фільтри з класом очищення G4.

Корпус

Корпус вентиляційної установки виконаний з холоднокатаної оцинкованої сталі. Алюмоцинк має властивість відбивати велику частину тепла. Надійність оцинкованої сталі переважно забезпечується збереженням цинкового шару. Сталь покрита алюмоцинком, прослужить до 25 років. Додатково корпус ізольован шаром пінофола завтовшки 15 мм. Для монтажу на корпусі встановлені куточки. Для сервісного обслуговування одна зі стінок корпусу виконана відкидною на петлях.

Рекуператор

Рекуператор пластинчатий перехресного струму дозволяє утилізувати тепло з високою ефективністю - до 76%. Отримане тепло від витяжного повітря передаються припливному, конструкція рекуператора така, що змішення цих потоків неможливе.

Конденсат, який утворюється при рекуперації, збирається в піддоні та відводиться в каналізацію.

Управління установкою

За допомогою перемикача можливе завдання 3-х швидкостей - 55, 74 і 100 м.куб. на годину. Для захисту рекуператора від обмерзання в зимовий період року в установці є вбудований захист від обмерзання - реле-термостат. У разі загрози обмерзання рекуператора відбувається автоматичне відключення припливного вентилятора, витяжний вентилятор продовжує працювати. Таким чином відбувається прогрівання рекуператора до необхідної температури, після чого включається припливний вентилятор і установка продовжує працювати в нормальному режимі.

Як працює установка

Установка забезпечує одночасне постачання повітря і витяг в приміщенні. Тепле повітря з температурою +21°С(див. малюнок вище) видаляється з приміщення і поступає в установку. Далі воно проходить фільтр і потрапляє в рекуператор. При проходженні витяжного повітря через рекуператор воно віддає частину свого тепла пластинам рекуператора і викидається на вулицю.

Свіже повітря з вулиці з температурою - 5°С через фільтр поступає в рекуператор, де отримує тепло, віддане витяжним повітрям, і поступає в мережу повітроводів вже з температурою + 15°С.

Таким чином рекуператор дозволяє істотно заощадити теплову енергію, використати тепло житла для підігрівання припливного повітря для вентиляції.

Технічні характеристики

Габаритні розміри

Діаграма

Приклад монтажу
