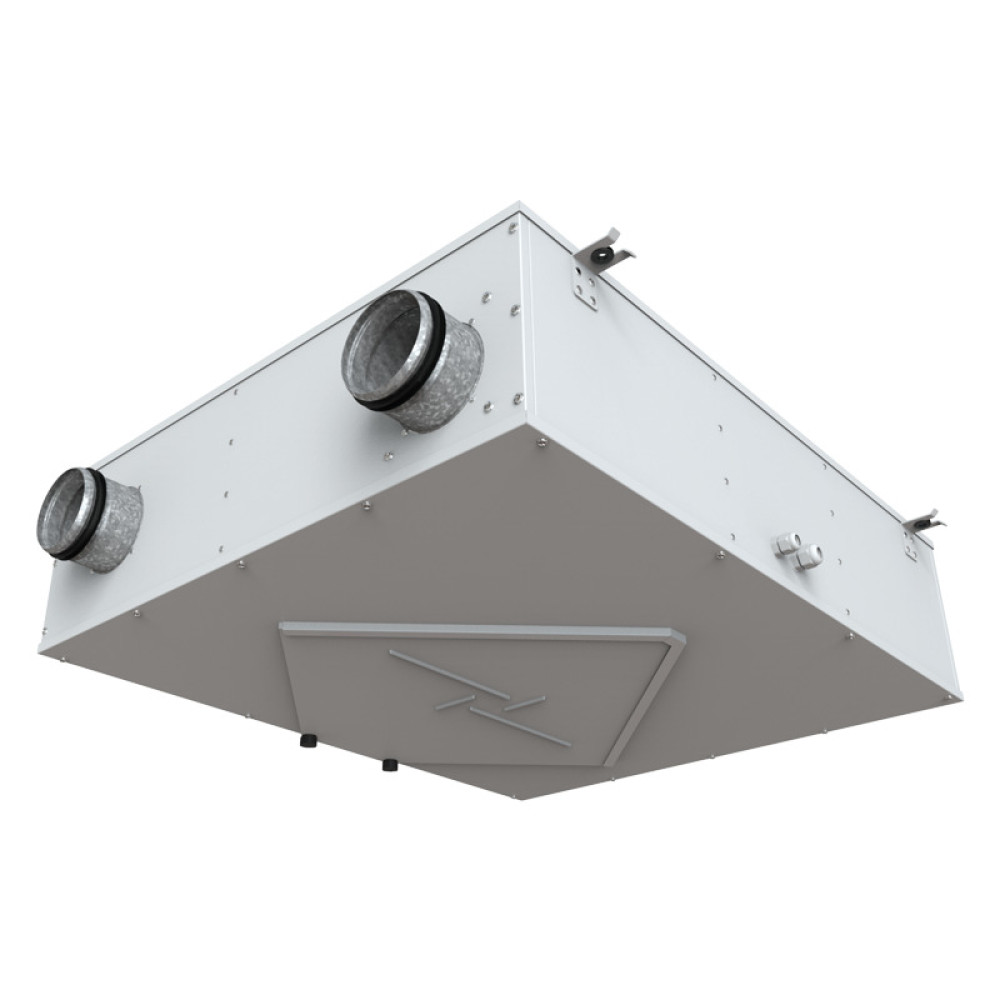

Припливно-витяжна установка з рекуперацією Вентс ВУЕ 200 П3 А3 застосовується для вентиляції житлових або комерційних приміщень. Призначена для стельового монтажу, товщина корпусу 227 мм. Для підігрівання повітря використовується целюлозний рекуператор з ефективністю рекуперації від 72 до 87 %. Максимальна продуктивність складає 280 м3/год. Є готовим вентиляційним агрегатом з системою управління для спільної роботи з системою повітропроводів. Установці властиве низьке споживання внаслідок використання системи захисту від обмерзання та утилізації тепла і вологи.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220 |
| Струм, А |
0,63 |
| Частота струму, Гц |
50 |
Максимальна споживана потужність, Вт
|
141 |
Максимальна продуктивність, м3/год
|
280
|
Швидкість обертів, хв-1
|
2840 |
Рівень шуму на відстані 3 м, дБ(А)
|
49 |
| Максимальна температура переміщуваного повітря, °С |
-25....+40 |
Ефективність рекуперації тепла,%
|
від 72 до 87 |
Ефективність рекуперації вологи,%
|
від 27 до 47 |
Розмір повітропроводів, мм
|
100 |
| Вага, кг |
24 |
Габаритні розміри
Корпус
Корпус установки виготовлений із сталевих панелей забарвлених полімерною фарбою. Внутрішня частина ізольована спіненим поліуретаном завтовшки 5 або 10 мм.
Фільтрація
Для фільтрації припливного повітря в установці встановлені два касетні фільтри зі ступенем очищення G4 та F8. Витяжне повітря проходить фільтрацію через фільтр грубого очищення G4.
Вентилятори
У вентиляторах використовуються трьохшвидкісні двигуни із зовнішнім ротором, відцентровим робочим колесом з вперед загнутими лопатками. Двигуни обладнані тепловим захистом з автоматичним перезапуском.
Рекуператори
У установці застосовуються пластинчатий рекуператор з полімеризованої целюлози. Тепло і волога витяжного повітря в холодну пору року передаються припливному через матеріал утилізатора. При цьому потоки не перетинаються.
Система управління
Установка оснащена вбудованою системою автоматики і ступінчастим регулятором швидкості П3-1-300.
Регулятор встановлюється на стіну в монтажну коробку. Він дозволяє вибрати один з трьох режимів продуктивності вентиляції, також включає і вимикає установку.
Для відвертання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
Таким чином, продуктивність подання припливного повітря в холодну пору року буде нижча за рахунок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використовувати електричний підігрів, що призводить до низьких експлуатаційних витрат.
Монтаж
Установка призначена для монтажу в приміщенні з плюсовою температурою. Може встановлюватися на балконі, в коморі, підвалі, горищі та в інших допоміжних приміщеннях.
У установці відсутній дренажний піддон, тому вона може кріпитися до стелі або встановлюватися на стіну вертикально або горизонтально.
Діаграма
Гарантія
Виробник гарантує нормальну роботу пристрою на протязі 24 місяців (2 років) з дня продажу за умови виконання правил транспортування, зберігання, монтажу та експлуатації.
