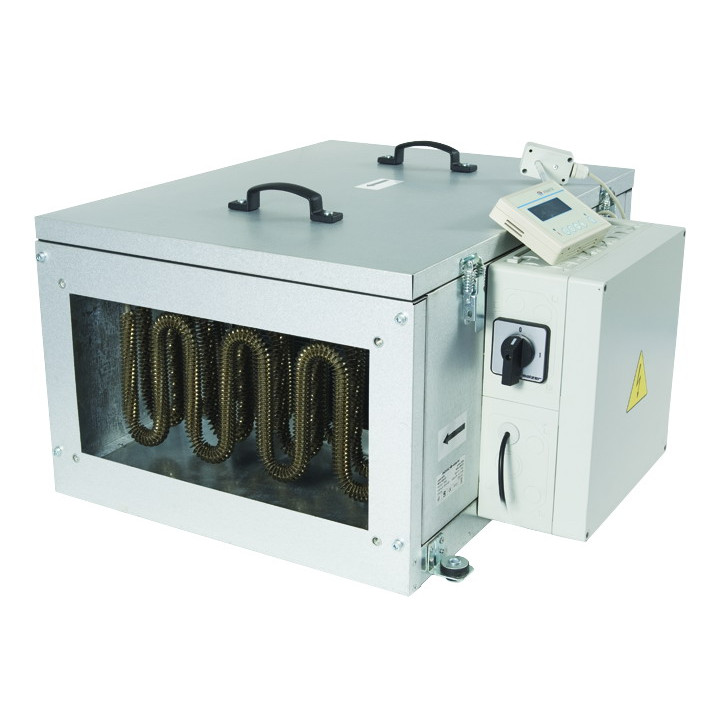

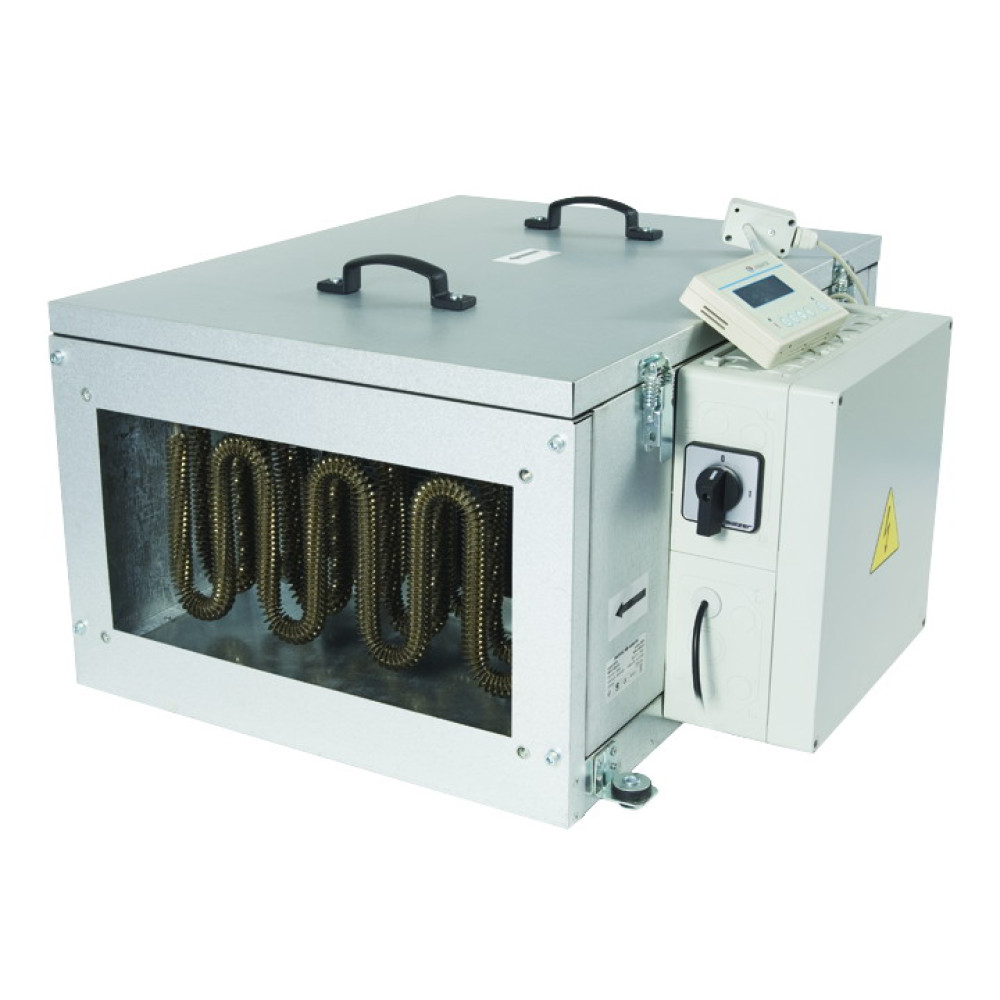

Припливна установка для дому Вентс МПА 2500 Е3 призначена для використання в системах вентиляції для постачання свіжого повітря. Установка обладнана фільтром грубого очищення та електричним нагрівачем для підігрівання зовнішнього повітря. Вентиляційний агрегат може забезпечити максимальну продуктивність 2500 м3/год, для підігрівання використовується нагрівач зі споживаною потужністю 18 кВт. Агрегат можна використати тільки з мережею повітроводів перерізом 500х300 мм.
Монтаж установки необхідно робити в закритому приміщенні з плюсовою температурою. Ця модель поставляється зі вбудованою системою автоматичного регулювання режимами роботи.
Корпус
Корпус установки Вентс МПА 2500 Е3 виготовлений з алюмоцинкової сталі, яка довговічніша в порівнянні із звичайною оцинкованою сталлю. Для відвертання втрат тепла і пониження рівня шуму корпус установки ізольований мінеральною ватою завтовшки 25 мм. Для можливості сервісного обслуговування передбачено відкривання однієї із стінок установки.
Фільтр
Для відвертання попадання забруднень в зовнішньому повітрі в систему вентиляції в установці передбачений фільтр зі змінною касетою. Клас фільтрації G4.
Нагрівач
Підігрівання припливного повітря в холодний період року виконується за рахунок вбудованого електрокалорифера. Для збільшення площі контакту повітря з нагрівачем, на калорифері передбачено додаткове обребрення.
Вентилятор
У установці застосовується відцентровий вентилятор із загнутими вперед лопатками. Для захисту двигуна вентилятора передбачен тепловий захист з автоматичним перезапуском. У електродвигуні використовуються кулькові підшипники кочення. Закриті підшипники кочення практично не вимагають обслуговування. Термін їх служби до 40000 годин.
Управління установкою
Установка оснащена вбудованою системою автоматики на базі контроллера.
Функції вбудованої системи автоматики припливної установки
- включення і виключення установки
- захист калорифера від перегрівання
- сигналізація про необхідність чищення фільтрів або із заміни
- можливість регулювання продуктивності припливної установки. Регулювання ступінчасте - можливі 3 швидкості.
- робота установки по таймеру
Монтаж
Розмістити припливну установку можна в підсобних приміщеннях(балкон, лоджія, вбиральня) або в основних під стелею або в ніші.
Установка може монтуватися на підлозі, до стелі або на стіні за допомогою кронштейнів. При монтажі необхідно враховувати, що для сервісного обслуговування потрібний доступ до установки, тобто вимагається передбачити ревізійний люк або інший спосіб.
Використання установки на прикладі вентиляції офісу
У запотолочном просторі монтується припливна установка МПА. Для забирання повітря і викиду в зовнішніх стінах виконуються отвори. Свіже повітря проходить через зовнішню гратку, потрапляє в установку, де воно фільтрується, при необхідності підігрівається до необхідної температури і від установки подається через мережу повітроводів за допомогою граток в кабінети. Видалення повітря відбувається за допомогою витяжного вентилятора через мережу повітроводів. Таким чином, за допомогою припливної установки і витяжного вентилятора здійснюється необхідний розрахунковий повітрообмін для забезпечення комфортної вентиляції в офісних приміщеннях.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
400 |
| Частота струму, Гц |
50 |
| Максимальна потужність вентилятора, Вт |
650 |
| Струм вентилятора, А |
2,84 |
| Потужність електричного нагрівача, Вт |
18000 |
| Струм електричного нагрівача, А |
26 |
| Сумарна потужність установки, Вт |
18650 |
| Сумарний струм, А |
28,84 |
Продуктивність, м3/год
|
2500
|
Швидкість обертання, об/хв
|
1000 |
Рівень шуму на відстані 3 м, дБ(А)
|
45 |
| Максимальна температура переміщуваного повітря, °С |
- 25....+45 |
| Вага, кг |
62 |
Розмір повітроводу, що підключається, мм
|
500х300 |
Габаритні розміри
| Розміри |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L |
L1 |
| мм |
500 |
520 |
649 |
600 |
300 |
320 |
480 |
800 |
680 |
Діаграма
