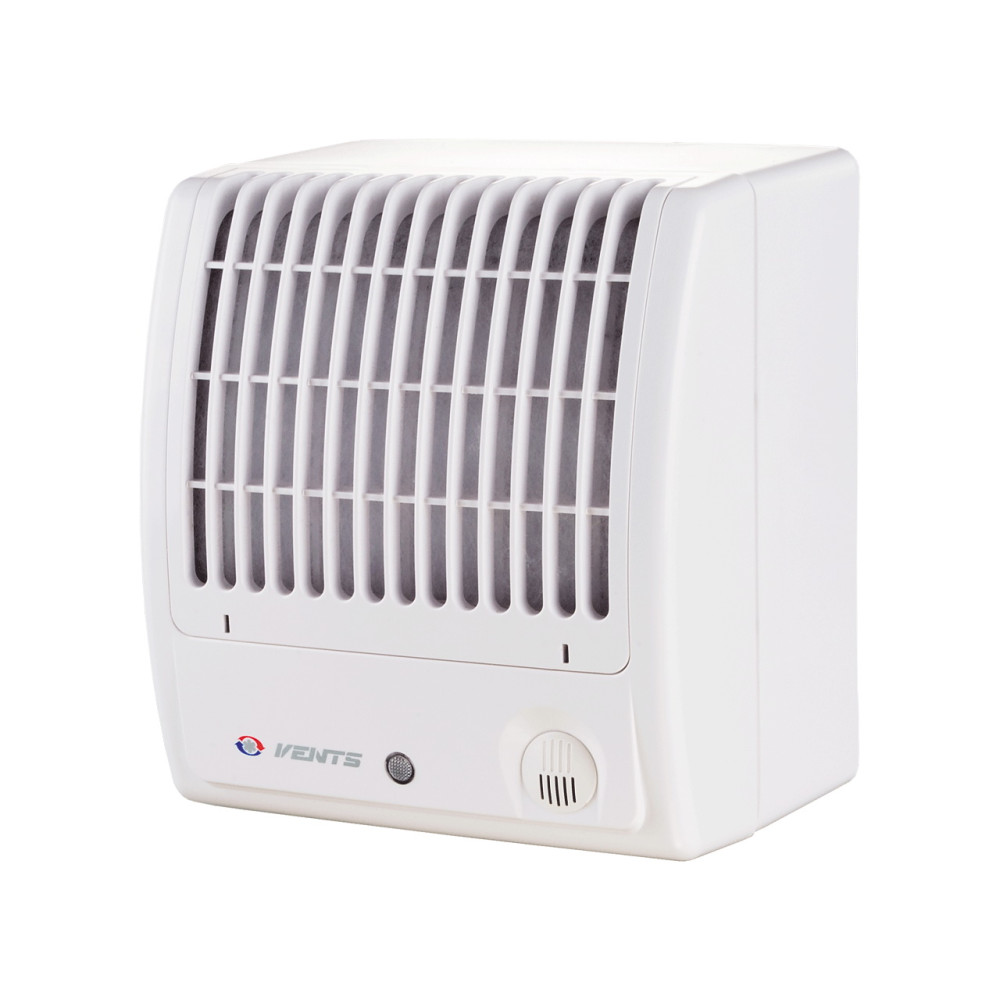

Відцентровий вентилятор побутовий Вентс 100 ЦФ

Технічні характеристики

Габаритні розміри

Діаграма

Схема підключення

Застосування

• Відцентровий вентилятор Вентс 100 ЦФ побутовий призначений для постійної або періодичної витяжної вентиляції санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Для систем вентиляційних каналів що мають високий опір.
• Для монтажу з повітропроводами 100 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Зручна знімна гратка з фільтручим елементом оберігають внутрішні елементи вентилятора від жиру і пилу, що дозволяє його використовувати на кухні в якості витягу.
• Вентилятор комплектується за умовчанням пиловим фільтром. Можливе замовлення з алюмінієвим антижировим фільтром(ЦФА).
• Відцентрова крильчатка виконана з вперед загнутими лопатками, що забезпечує високий тиск і низький рівень шуму вентилятора.
• Обладнаний гравітаційним зворотним клапаном для відвертання зворотної тяги.
• Клас захисту IP 24.

Двигун

• Надійний однофазний двигун з низьким енергоспоживанням.
• У базовій комплектації двигун обладнаний підшипниками.
• У модифікації "турбо"двигун обладнаний підшипниками кочення і встановлений на спеціальних віброгасячих опорах.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
• Вентилятор управляється за допомогою вбудованого шнуркового вимикача "B". При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може здійснюватися за допомогою регулятора РС-1-300 (див. Електричне приладдя). Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Автоматичне:

• За допомогою електронного блоку управління БУ- 1-60 (див. Електричне приладдя). Блок управління поставляється окремо.

Монтажні особливості

• Відцентровий вентилятор побутовий підходить для зовнішнього або вбудовуваного монтажу.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів або на кронштейнах.
• Можливість вертикального або горизонтального монтажу.
• Може використовуватися для стельового монтажу.

Приклади монтажу

Паспорт вентилятора
