Відцентровий вентилятор Вентс Фантом Прес Т з таймером призначений для накладного настінного монтажу у витяжну шахту квартири. Ця модель використовується для витяжної вентиляції ванної, туалету або кухні квартир багатоповерхових будинків, де потрібен вентилятор з високим тиском. Витяжний вентилятор обладнаний відцентровим робочим колесом, що робить його здатним "продавлювати" повітроводи з високим опором та довжиною. Ця модель може забезпечити продуктивність до 107 м³/год з тиском до 270 Па. Доступні дві швидкості для різних режимів вентиляції.
Ця модель обладнана такими таймерами:
- таймер затримки увімкнення (1, 2 або 5 хвилин).
- таймер затримки вимкнення (5, 15 або 30 хвилин)
- інтервальний таймер, який вмикає вентиляцію кожні 4 години на 30 хвилин.
Технічні характеристики
| Модель |
1 швидкість |
2 швидкість |
Напруга, В
|
220-240 |
Частота струму, Гц
|
50 |
Потужність, Вт
|
13 |
29 |
Продуктивність, м3/год
|
60 |
120 |
Струм, А
|
0,082 |
0,116 |
Рівень шуму на відстані 3 м, дБ(А)
|
28 |
36 |
Захист, клас
|
IP45 |
Розмір патрубка, мм
|
97 |
Габаритні розміри
Графік продуктивності та втрат тиску
Застосування

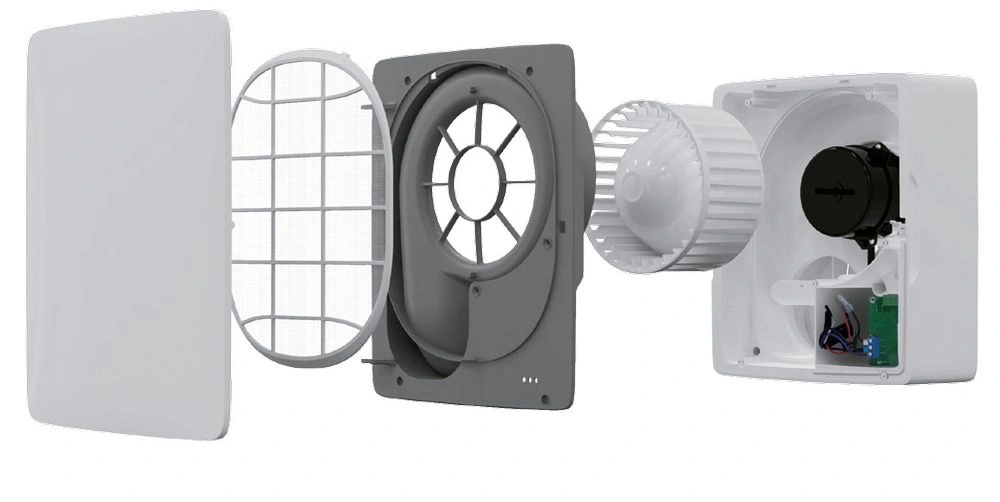

Конструкція
- Зворотний гравітаційний клапан перекриває канал при вимкненій вентиляції
- Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
- Відцентрова крильчатка забезпечує високий тиск і низький рівень шуму вентилятора.
- Видалення повітря відбувається через щілину між корпусом та лицьовою плоскою панеллю вентилятора.
- Фільтр затримує пил та захищає компоненти вентиляційної системи
- Лицьова панель та фільтр легко знімаються та можуть митися в посудомийній машині
Двигун
- Надійний однофазний двигун з низьким енергоспоживанням на підшипниках кочення.
- Призначений для безперервної роботи та не вимагає обслуговування.
- Турбіна проходить динамічне балансування для досягнення точних робочих характеристик та низького рівня шуму.
Управління
Вмикання та вимкнення вентиляції здійснюється за допомогою зовнішнього вмикача.
Налаштування таймерів відбувається на платі керування під лицьовою панеллю за допомогою DIP-перемикачів.
Таймери затримки ввімкнення та вимкнення
Після спрацьовування вмикача вентилятор автоматично переходить на високу швидкість протягом певного періоду часу, встановленого таймером затримки включення. Після вимкнення вимикача пристрій продовжує працювати на високій швидкості протягом періоду, встановленого таймером затримки вимкнення.
Значення затримки включення: 0, 1, 2 та 5 хвилин
Значення затримки вимкнення: 0, 5, 15 та 30 хвилин.
Можна вибрати 1 або 2 швидкість.
Інтервальне провітрювання
Вентилятор автоматично запускається на максимальну швидкість протягом 30 хвилин кожні 4 години. Якщо у період очікування відбулось спрацьовування вмикача вентилятора, то він запускається та вимикається з урахуванням таймерів затримки та вимкнення. Після чого починається знову відлік 4 годин до наступного включення.
Схема підключення
- L - фаза
- N - нейтраль
- LT - висока швидкість
- S - перемикач швидкостей (у самому пристрої)
Монтаж
Відцентровий вентилятор побутовий підходить для настінного монтажу. Вентилятор можна монтувати як вертикально, так і горизонтально на стіні з викидом повітря у вентиляційну шахту напряму або через круглий повітропровід відповідного діаметру.
При видаленому розміщенні вентиляційної шахти можливе використання гнучкого повітропроводу з діаметром 100 мм. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута. Корпус кріпиться до стіни за допомогою шурупів.
Рекомендовані відстані при різних варіантах монтажу
Паспорт
(інструкція у форматі pdf, відкриється при натисканні на зображення у новій вкладці)
