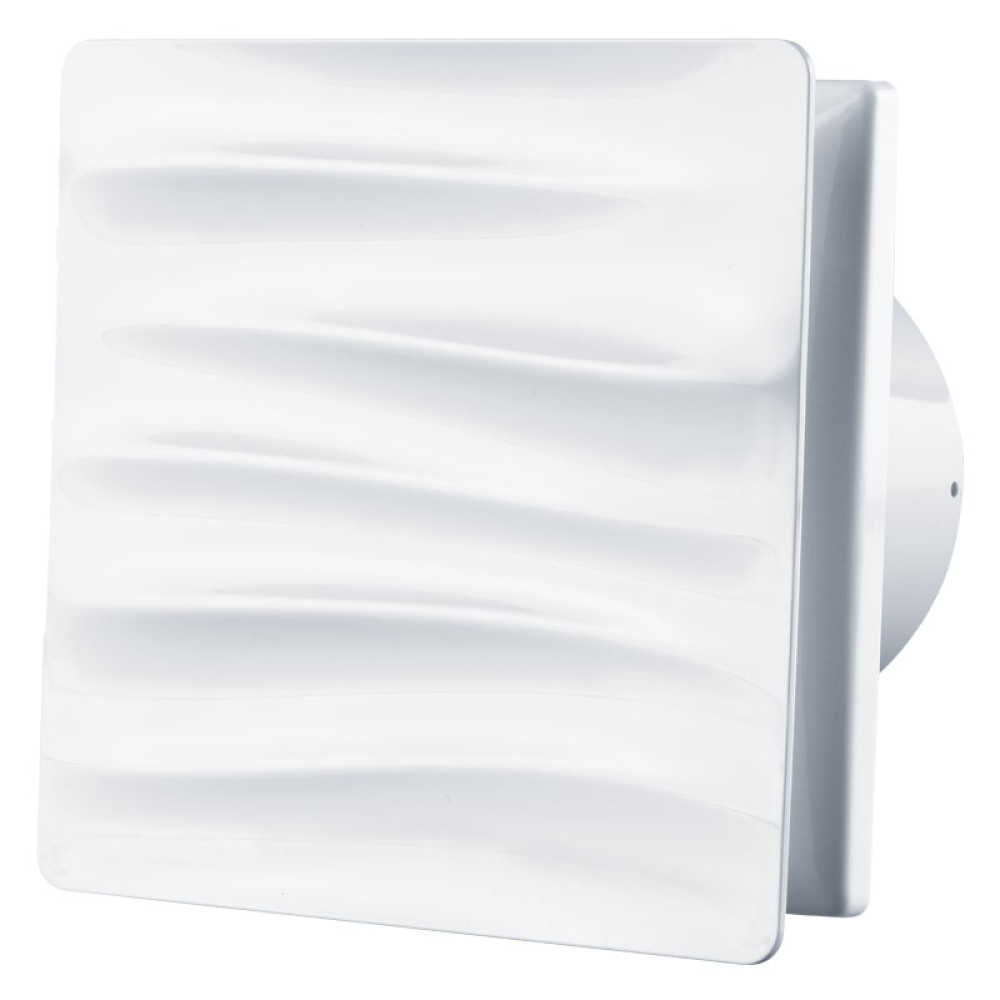

Витяжний вентилятор з таймером Вентс 100 Вейв T має низький рівень шуму і споживання. Ця модель також має невеликі розміри лицьової панелі - 160х160 мм. Таймер затримки відключення можна встановити на час від 2 до 30 хвилин.
Серія вентиляторів Вейв, Солід та Фліп відрізняються один від одного тільки зовнішнім виглядом лицьових грат.
Технічні характеристики вентилятора
| Найменування параметра |
Значення |
| Максимальна продуктивність, м3/год |
85 |
| Споживання, Вт |
7,5 |
| Напруга, В |
220 |
| Споживаний струм, А |
0,05 |
| Частота обертання крильчатки, об/хв |
2000 |
Рівень звукового тиску на відстані
3 м, дБА |
25 |
| Вага, кг |
0,51 |
| Клас захисту |
IP 44 |
| Розмір патрубка, мм |
100 |
Розміри
Опис вентилятора
- Рівень звукового тиску дуже низький, всього 25 дБА. Вентилятор тихо працює, при цьому забезпечує досить велику продуктивність витягу - до 85 м.куб. на годину.
- Вентилятор може включатися періодично або працювати постійно. Однофазний електродвигун забезпечує низьке споживання 7,5 Вт в годину.
- Усі корпусні деталі вентилятора виготовлені з АВС-пластика, який стійкий до ультрафіолету, не виділяє шкідливих речовин і довговічний.
- Вентилятор обладнаний зворотним клапаном, який є плівкою, прикріпленою до патрубка. При включенні вентилятора плівка трохи відкривається і пропускає повітря, що видаляється. При непрацюючому вентиляторі клапан запобігає попаданню повітря з витяжного каналу в обслуговуване приміщення.
Включення і виключення
Вентилятор витяжний може включатися від зовнішнього вимикача(у комплект постачання не входить) або включатися і вимикатися спільно з освітленням в приміщенні.
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення. Після виключення освітлення вентилятор продовжує працювати ще час виставлений на таймері відключення, який можна настроїти в діапазоні від 2 до 30 хвилин, і вимкнеться.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми S
- нуль до клеми N
Таким чином, для правильної роботи вентилятора до вентилятора необхідно підвести два дроти з фазою, один від вимикача, другий з постійною фазою.
Монтаж вентилятора
Вентилятор монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під'єднується гнучкий або пластиковий повітропровід. Інший кінець повітропроводу встановлюється у витяжну шахту. Усі місця стиків і з'єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотча. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті постачання.
Як задати час виключення
Зніміть лицьову кришка вентилятора. Під кришкою ви побачите потенціометр(на малюнку він позначений Toff) для регулювання часу затримки виключення. Для того, щоб виставити час, необхідно скористатися пластиковою викруткою, яка поставляється разом з вентилятором. Не використайте інші предмети для регулювання. При регулюванні не застосовуйте великих зусиль.
Поворот за годинниковою стрілкою збільшує час виключення до 30 хвилин, поворот проти годинникової стрілки зменшує час затримки. Діапазон часу, який можна виставити, від 2 до 30 хвилин.
Приклад установки
Гарантія
Гарантія на цю модель вентилятора - 60 місяців(5 років) за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
