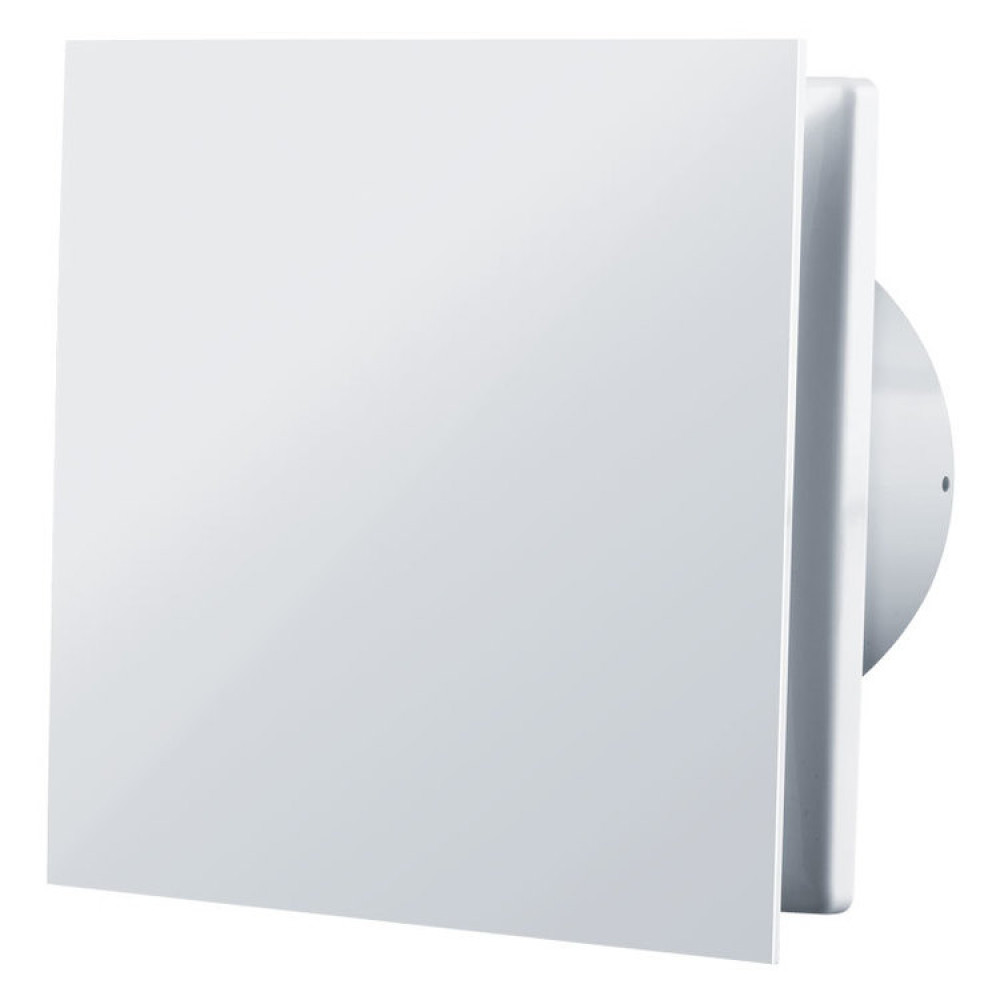

Вентилятор витяжка з вимикачем Вентс 100 Солід В обладнаний зворотним клапаном, ця модель працює з низьким рівнем шуму і низьким споживанням. Використовується як витяжний вентилятор для вентиляції ванної, туалету або кухні. Монтується безпосередньо у витяжну шахту, допускається підключення через невелику ділянку гнучкого або пластикового повітропроводу.
Вентилятор зі шнурком включається за допомогою вимикача, прикріпленого до лицьової панелі корпусу. Найчастіше таку модель використовують для вентиляції кухні або ванної кімнати, коли живлення вже виведене до витяжної шахти.
Плоскі лицьові грати вентилятора розмірами 160х160 мм.
Технічні характеристики вентилятора
| Параметр |
Величина |
| Напруга, В |
230
|
| Частота струму, Гц |
50
|
| Споживана потужність, Вт |
7,5
|
| Максимальна витрата повітря, м3/год |
85 |
| Струм, А |
0.05
|
| Рівень шуму на відстані 3 м, dB(A) |
25
|
| Вес, кг |
0.51
|
| Захист |
IP 44
|
Розмір патрубка, мм
|
100
|
Розміри
Опис вентилятора
- Вентилятор витяжний може використовуватися постійно або періодично. Двигун забезпечує низьке споживання 7,5 Вт в годину.
- Корпус, крильчатка і лицьова панель вентилятора виготовлені з інженерного АВС-пластика стійкого до дії ультрафіолету впродовж довгого часу.
- Вентилятор обладнаний зворотним клапаном у вигляді плівки, прикріпленої до патрубка. При роботі вентилятора плівка трохи відкривається і пропускає повітря, що витягається. При вимкненому вентиляторі клапан запобігає попаданню повітря з витяжного каналу в обслуговуване приміщення.
Управління
Витяжний вентилятор може управлятися від зовнішнього вимикача(у комплект постачання не входить) або включатися і вимикатися спільно з освітленням від вмикача освітлення.
Якщо потрібне регулювання продуктивності вентилятора, то для цього завдання можна використати регулятор швидкості РС- 1-300. Такий регулятор може плавно регулювати потужність вентиляції.
Схема підключення
Схема підключення вентилятора до мережі.
Монтаж вентилятора
Витяжка у ванну або туалет монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під'єднується гнучкий або пластиковий повітропровід. Інший кінець повітропроводу встановлюється у витяжну шахту. Усі місця стиків і з'єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотчу. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті постачання.
Приклад установки
Гарантія
Гарантія на вентилятор - 5 років за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
