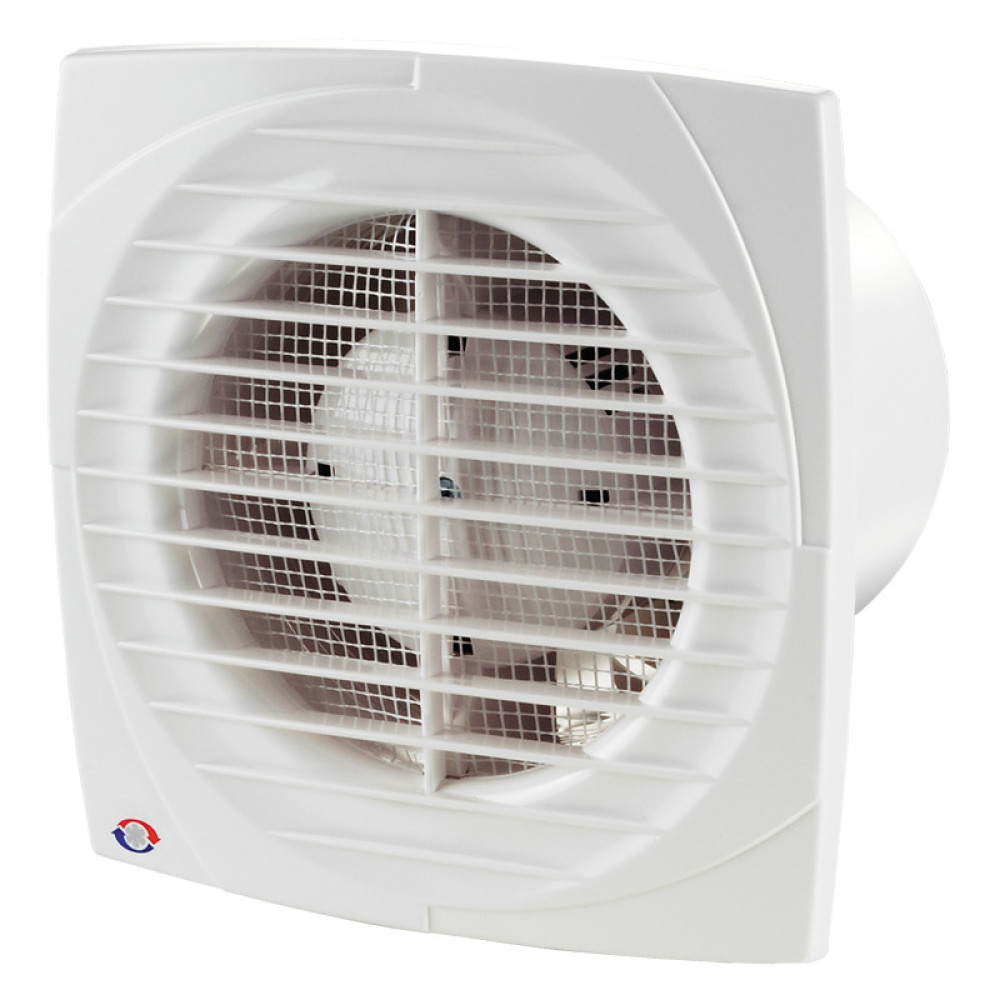

Вентилятор витяжний з таймером Вентс 100 ДТ використовується для вентиляції туалету, ванни або кухні. Товщина лицьової решітки всього 6,5 мм. Встановлюється у витяжний канал в стіні, можна монтувати в підвісну стелю. При стельовому монтажі патрубок з шахтою з'єднується невеликим повітроводом.
Після включення освітлення в приміщенні синхронно включається вентилятор. Після того, як людина покидає приміщення і вимикає світло, вентилятор продовжує працювати і видаляє вологу і запахи з приміщення упродовж часу, який виставляється на вентиляторі. Час, через який вентилятор відключиться, можна встановити від 2 до 30 хвилин.
Технічні характеристики вентилятора
| Найменування параметра |
Значення |
| Максимальна продуктивність, м3/год |
95 |
| Споживання, Вт |
14 |
| Напруга, В |
220 |
| Споживаний струм, А |
0,085 |
| Частота обертання крильчатки, хв-1 |
2300 |
| Рівень звукового тиску на відстані 3 м, дБА |
34 |
| Вага, кг |
0,58 |
| Клас захисту |
IP 34 |
| Розмір патрубка, мм |
100 |
Розміри
| D |
B |
H |
L |
L1 |
| 100 |
150 |
120 |
108.5 |
12.5 |
Опис вентилятора
- Використовується для постійної або періодичної вентиляції приміщень туалету, ванни або кухні.
- Вбудований таймер
- Однофазний електродвигун забезпечує низьке споживання 14 Вт в годину.
- Усі корпусні деталі вентилятора виготовлені з АВС-пластика, який стійкий до ультрафіолету, не виділяє шкідливих речовин і довговічний.
- Обладнаний тонкою лицьовою панеллю
- Сітка під лицьовою решіткою від комах.
Включення і виключення
Вентилятор може включатися від зовнішнього вимикача(у комплект постачання не входить) або включатися і вимикатися спільно з освітленням в приміщенні.
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Монтаж вентилятора
Витяжний вентилятор монтується безпосередньо у витяжну шахту приміщення квартири. Допускається стельовий монтаж, в цьому випадку до патрубка вентилятора під'єднується гнучкий або пластиковий повітропровід. Інший кінець повітропроводу встановлюється у витяжну шахту. Усі місця стиків і з'єднань необхідно герметизувати за допомогою силікону, хомутів і монтажного скотча. До поверхні стіни або стелі корпус вентилятора кріпиться за допомогою чотирьох шурупів, які йдуть в комплекті постачання.
Приклад установки
Гарантія
Гарантія на цю модель вентилятора - 60 місяців(5 років) за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
Посібник користувача
(Інструкція у форматі pdf, відкриється в новій вкладці)
