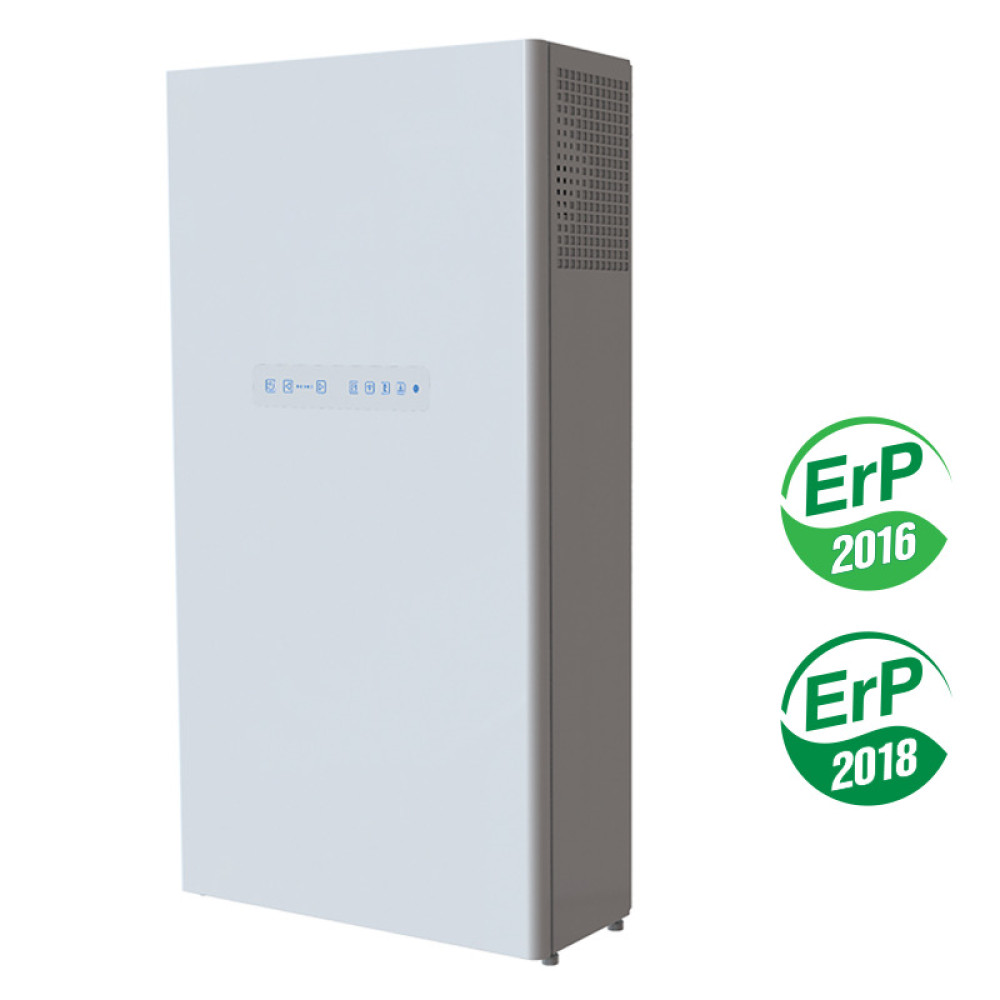

Вентс Мікра 200 Е2 ЕРВ WiFi

Припливно-витяжна установка Вентс Мікра 200 Е2 ЕРВ WiFi призначена для забезпечення вентиляції кімнати житлового або комерційного призначення. Ідеально підходить для облаштування системи вентиляції в приміщеннях, де вже виконаний ремонт і немає можливості прокладення мережі повітропроводів.

Установка є готовим до роботи агрегатом, встановлюється з внутрішньої сторони приміщення на зовнішній стіні. Підігрівання повітря здійснюється за допомогою протитечійного рекуператора з ентальпійної мембрани та електричного нагрівача з потужністю 700 Вт. В якості захисту від обмерзання використовується додатковий електричний нагрівач потужністю 650 Вт.

Ця модель може управлятися за допомогою смартфону через WiFi, панелі управління або пульта ДК.

Технічні характеристики

Габаритні розміри

Як це працює

Установка монтується усередині кімнати на стіну, яка виходить на вулицю. З установки на вулицю виходять два повітроводи через отвори в стіні. Одночасно повітря з приміщення видаляється і заміщується повітрям з вулиці за допомогою двох вентиляторів. У рекуператорі ці два потоки повітря стикаються через матеріал пластин з високою тепловіддачею, але не змішуються. Таким чином, відбувається процес рекуперації, тепле витяжне повітря нагріває припливне повітря з вулиці.

Усе повітря, яке поступає у вентиляційну установку, проходить попередню фільтрацію. Припливний і витяжний фільтри очищають повітря і захищають кімнату і елементи вентиляції від забруднення.

У приміщення повітря поступає та видаляється через отвори у верхній частині корпусу установки.

Корпус

Стінки агрегату виготовлені з металу з полімерним покриттям. По центру лицьової стінки розташована панель керування. Корпус ізольований шаром спіненого синтетичного каучуку завтовшки 30 мм.

Для сервісного обслуговування передбачено відкриття лицьової панелі. Із зворотного боку корпусу розташовані два патрубки діаметром 100 мм для забіру та викиду повітря з боку вулиці. Також передбачений третій патрубок для можливості підключення додаткового витяжного повітроводу з іншої кімнати (не рекомендується підключати до туалету або кухні).

Вентилятори

У цій установці використовуються ЕС-двугуни нового покоління, яким властива висока продуктивність і ККД, низький рівень шуму. Такі вентилятори добре регулюються в усьому діапазоні швидкостей без збитку для ресурсу двигуна.

Мотори обладнані робочим колесом із загнутими назад лопатками.

Рекуперація тепла

Підігрів повітря в холодний період року відбувається за рахунок рекуператора з полістиролу. Тепло та волога витяжного повітря віддається припливному повітрю через матеріал з високою тепловіддачею. При цьому процесі потоки не змішуються.

У цій моделі конденсат передається через матеріал рекуператора припливному повітря, тому дренаж в цій установці не виводиться.

Нагрівач

У цій моделі використовується два електричних нагрівача. Один з потужністю 650 Вт використовується для попереднього нагріву повітря перед його постачанням в рекуператор. Використовується для захисту рекуператора при загрозі обмерзання, включається автоматично.

Другий нагрівач 700 Вт встановлюється після рекуператора та призначений для додаткового нагрівання температури припливного повітря до комфортної.

Фільтри

Для очищення зовнішнього повітря і захисту елементів вентиляційної установки від забруднення застосовуються три фільтри. Очищення припливного повітря робиться двома фільтрами класу G4 і F8, витяжного повітря фільтром з класом фільтрації G4.

Фільтруючі вставки чистяться з періодичність один раз в 2-4 місяці. Термін служби фільтруючої вставки складає 1-3 роки.

Повітряні заслінки

Використовуються автоматичні заслінки, які перекривають припливний і витяжний канал при виключенні установки. Це запобігає утворенню протягу, коли вентиляція вимкнена.

Захист від обмерзання

При загрозі обмерзання рекуператора в установці автоматично включається нагрівач переднагріву. Після підвищення температури, нагрівач вимикається і установка працює в звичайному режимі.

Управління

Для управління роботою установки використовується смартфон, пульт управління на лицьовій панелі та пульт дистанційного керування.

За допомогою управління можна:

• включати, вимикати установку
• вибрати одну швидкість з трьох
• настроїти індивідуальну продуктивність кожної зі швидкостей (заводські налаштування: 1 швидк. - 30 %, 2 швидк. - 60 %, 3 швидкість - 100 % від максимальної продуктивності)
• активувати таймер підвищеної продуктивності з поверненням на попередню швидкість через час від 20 до 60 хвилин.
• задати автоматичну зміну режимів вентиляції за тижневим розкладом. Для одного дня доступні чотири записи. Кожен запис може задавати включення, виключення нагрівача і вентиляторів і зміну продуктивності.
• контролювати стан установки (необхідність очищення фільтрів, аварія, температура в кімнаті)

Додатково до системи автоматики можна підключити наступні пристрої, які купуються окремо :

• контакт щита пожежної сигналізації
• датчик вологості
• датчик СО2
• нагрівач дренажу

Додаток Vents Micra

Скачати додаток можна за допомогою QR- коду або в магазині Google Play або App Store

Для системи Android	Для системи IOS

Приклад системи вентиляції

Вентиляція кімнати у будинку або квартирі

У кімнаті офісу, де потрібно вентиляцію, встановлюються дві припливно-витяжні установки.

Монтаж

Припливно-витяжна установка монтується на зовнішню стіну усередині приміщення. Товщина стіни може варіюватися від 100 мм і більше.

На початку, за допомогою картонного кондуктора, який входить в комплект постачання, на стіні розмічаються отвори для повітропроводів. Після висвердлювання отворів картонний кондуктор кріпиться до стіни за допомогою дюбелів і шурупів. У отвори вставляються пластикові повітропроводи. Кондуктор фіксує повітропроводи в потрібному положенні, щоб осі патрубків установки і повітропроводів надалі співпали.

Після того, як повітропроводи зафіксовані в потрібному положенні ковпаком і кондуктором, щілина між повітропроводами і стіною заповнюється монтажною піною (для цього в кондукторові передбачені спеціальні вирізи). Коли піна затвердіє, кондуктор знімається, а надлишки повітропроводів зрізуються до рівня поверхні стіни.

Із зовнішнього боку стіни монтуються зовнішні ковпаки, які захищають установку від попадання води і сторонніх предметів. Витяжний повітропровід необхідно встановити з ухилом на вулицю, щоб забезпечити відведення конденсату у разі його утворення.

Кріплення корпусу установки робиться знявши декоративну панель і вийнявши рекуператор. Після завершення монтажу корпусу і електричного підключення необхідно встановити назад рекуператор і лицьову панель.

Повітропроводи, зовнішні ковпаки не входять в комплект постачання.

Гарантія

Виробник гарантує нормальну роботу пристрою впродовж 2 років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації. Гарантійний і післягарантійний ремонт робиться на заводі-виробнику.

Комплект постачання

• Установка - 1 шт.
• Посібник користувача - 1 шт.
• Шаблон - 1 шт.
• Кріпильний комплект - 1 шт.
• Магнітний лист - 1 шт.
• Ключ - 1 шт.
• Фланець для витяжного патрубка - 1 шт.
• Пакувальний ящик - 1 шт.

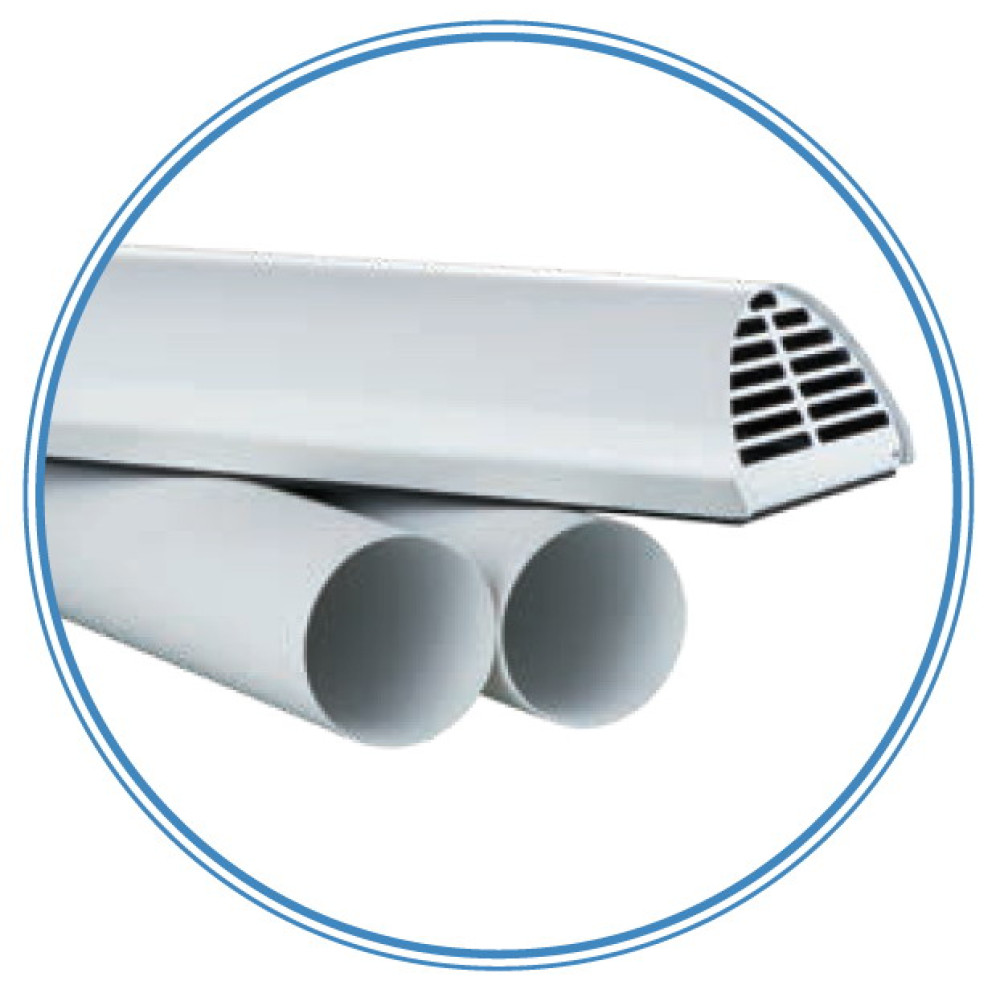

Монтажний комплект МК Мікра 100 (два повітропроводи діаметром 100 мм і завдовжки 500 мм, зовнішній ковпак з розділенням потоків) можна замовити додатково.

Посібник користувача

(файл pdf, відкриється в новій вкладці браузеру)
