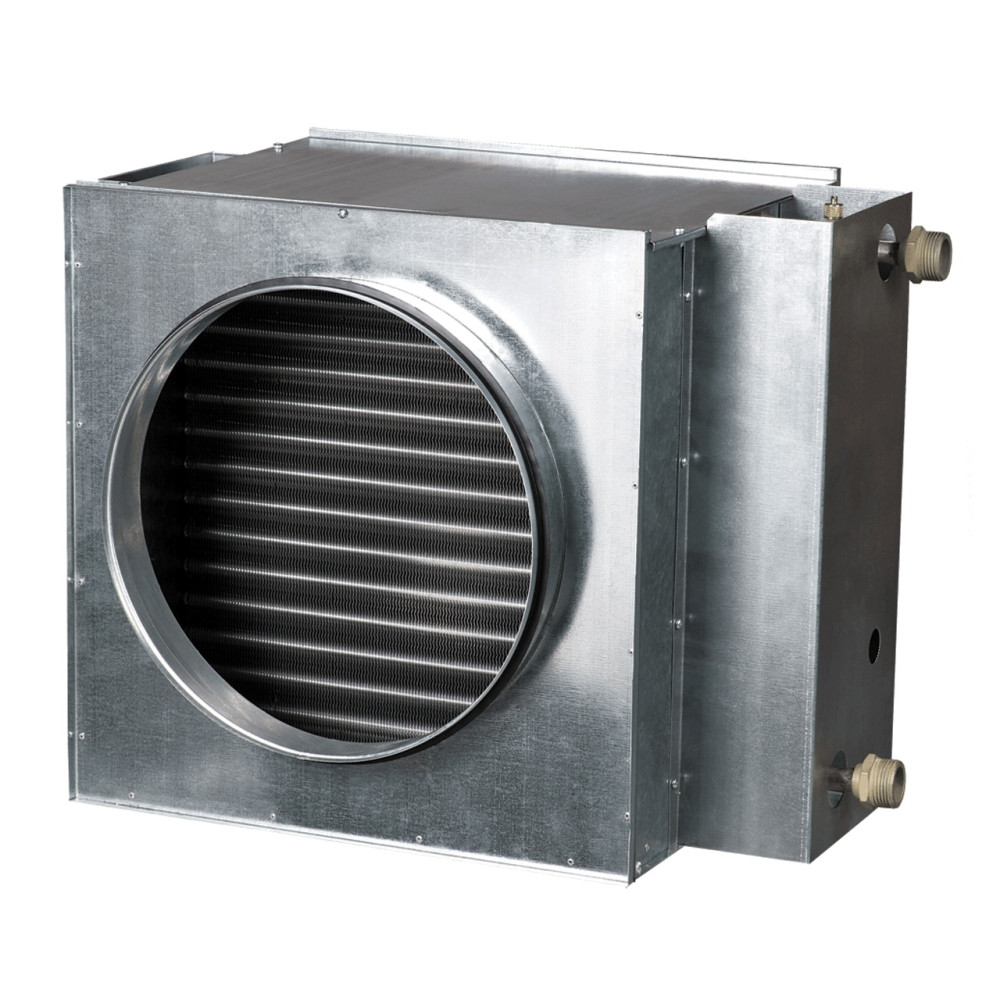

Водяний нагрівач НКВ 100-2

Водяний нагрівач припливного повітря Вентс НКВ 100-2 складається з корпусу, який виконаний з оцинкованої сталі і нагрівального блоку з мідних трубок, поверхня теплообміну - з алюмінієвих пластин. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами. Нагрівачі випускаються в двох- або чотирирядному виконанні і призначені для експлуатації при максимальному робочому тиску 1,6 МПа(16 бар) і максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачений патрубок для установки занурного датчика виміру температури або захисту від обмороження калорифера. Нагрівач обладнаний ніпелем для видалення повітря з системи.

Монтаж

Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Водяні нагрівачі можуть встановлюватися у будь-якому положенні, при якому можна забезпечити видалення повітря. Напрям руху повітря повинен відповідати стрілці на калорифері. Рекомендується встановлювати нагрівач так, щоб повітряний потік був рівномірно розподілений по усьому перерізу. Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення.

Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними повітровід не менше двох приєднувальних діаметрів для стабілізації потоку повітря, а також для того, щоб не перевищити максимально допустиму температуру повітря усередині вентилятора.

Водяний калорифер необхідно підключати за принципом протитечії, інакше його продуктивність буде нижча на 5-15%. Усі розрахункові номограми в каталозі дійсні для такого підключення. Якщо теплоносієм є вода, нагрівачі призначені для установки тільки усередині приміщення. Для зовнішнього монтажу необхідно в якості теплоносія застосовувати незамерзаючу суміш(наприклад, розчин етилгліколя).

Для правильної і безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне управління і захист від замерзання :

• автоматичне регулювання потужності і температури нагріву повітря;
• включення системи вентиляції з попереднім прогріванням нагрівача.
• застосування повітряних заслінок, обладнаних сервоприводом з поворотною пружиною;
• відстежування стан фільтру за допомогою датчика диференціального тиску;
• зупинку вентилятора, у разі загрози замерзання нагрівача.

Правильність підключення нагрівача

Підключення проти напряму потоку повітря

Підключення по напряму потоку повітря

Технічні характеристики

Габаритні розміри

Діаграма втрати тиску повітря
