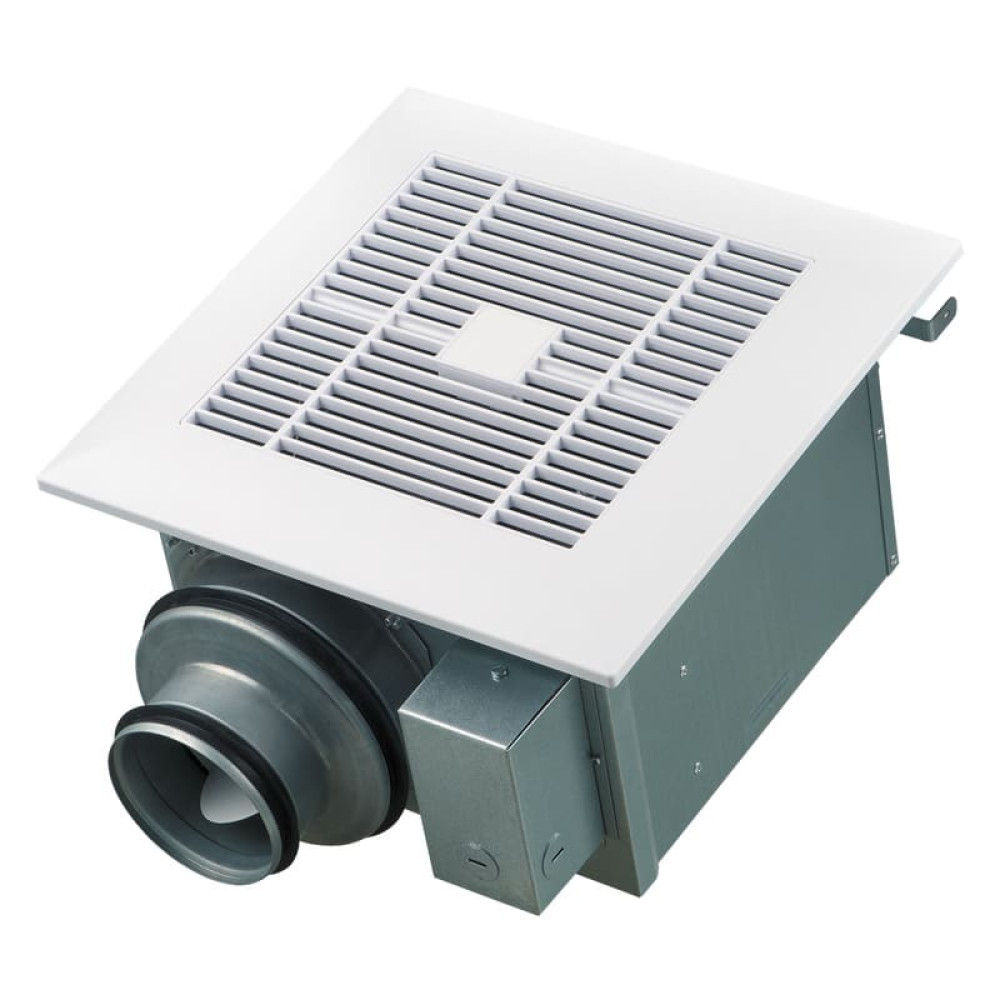

Стельовий вентилятор Вентс ЦБФ 300 витяжний прихованого монтажу для витяжної вентиляції приміщень ванної кімнати, туалету, кухні. Встановлюється в підвісну стелю, видалення повітря відбувається через витяжну решітку в стелі. Ця модель обладнана двошвидкісним електродвигуном, монтажна глибина 188 мм. Для відвертання утворення зворотної тяги використовується вбудований зворотний клапан. Максимальна продуктивність складає 300 м3/год.
Технічні характеристики
| Характеристика |
Величина |
| 1 швидкість |
2 швидкість |
| Напруга, В |
220-240 |
| Частота, Гц |
50-60 |
| Потужність, Вт |
31 |
49 |
| Частота обертання, хв-1 |
936 |
1254 |
| Струм, А |
0.15 |
0.22 |
| Продуктивність, м3/год |
220 |
300 |
| Рівень шуму на відстані 3 м, дБА |
28 |
31 |
| Діаметр повітропроводу, мм |
150 |
Розміри
| D |
L1 |
A |
B |
C |
E |
H |
h |
| 149 |
50 |
330 |
258 |
260 |
395 |
188 |
18 |
Графік витрати повітря
Особливості
Використовується для постійної або періодичної витяжної вентиляції приміщень житлового або комерційного призначення. Застосовується в тих випадках, коли потрібний високий тиск. Вентилятор відцентрового типу може забезпечити хорошу продуктивність в тих випадках, коли витяжна шахта знаходиться на відстані більше ніж 1 метр від місця установки.
Конструкція
Корпус виготовлений з оцинкованої сталі, витяжні грати з АБС-пластику. Решітка легко знімається для очищення і доступу до корпусу вентилятора. Робоче колесо з вперед загнутими лопатками виконане з міцного пластику, забезпечує високий тиск і низький рівень шуму.
Як включати
Вентилятор може включатися:
- за допомогою вмикача, який забезпечує подання напруги на клему першої швидкості або на клему максимальної швидкості
- за допомогою перемикача швидкостей Вентс П2-10 (купується окремо)
Регулятори та вмикачі отримуються окремо.
Монтаж
Вентилятор встановлюється в підвісну стелю. Кріплення до балок здійснюється за допомогою кронштейнів і шурупів.
Гнучкий повітропровід від витяжної шахти до патрубка кріпиться за допомогою хомута, додаткове місце з'єднання необхідно герметизувати за допомогою алюмінієвої монтажної стрічки.
При викиді повітря безпосередньо на вулицю (у приватному будинку) з боку вулиці встановлюється витяжний ковпак.
Приклади монтажу
Кріплення між балок на монтажних кронштейнах
Бічне кріплення до однієї з балок
Кріплення безпосередньо до балок
Зовнішній вигляд в інтер'єрі
Гарантія
Гарантія на виріб складає 2 роки (24 місяці) за умови дотримання правил транспортування, зберігання, монтажу й експлуатації.
Посібник користувача
(Паспорт у форматі pdf, при кліці на нього відкриється в новій вкладці)
