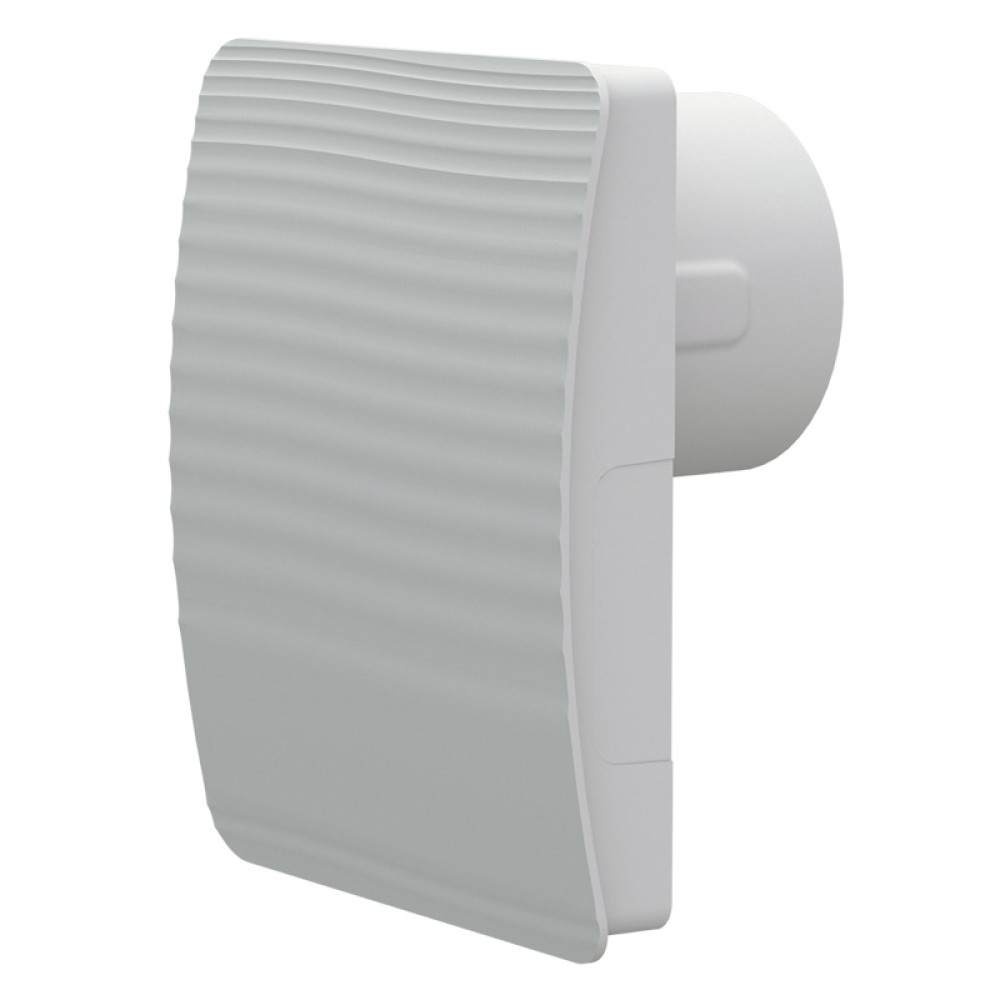

Вентилятор витяжний Вентс 100 Стайл обладнаний лицьовою панеллю, що автоматично закривається. При виключенні вентилятора лицьова панель вентилятора плавно закривається і перекриває витяжний канал. Обладнаний підшипниками, має низький рівень шуму.
Технічні характеристики вентилятора
| Найменування параметра |
Значення |
| Максимальна продуктивність, м3/год |
97 |
| Споживання, Вт |
9 |
| Напруга, В |
220 |
| Споживаний струм, А |
0,059 |
| Частота обертання крильчатки, об/хв |
2165 |
Рівень звукового тиску на відстані
3 м, дБА |
25 |
| Вага, кг |
0,55 |
| Клас захисту |
IP 44 |
| Розмір патрубка, мм |
100 |
Розміри
Розміри
|
a |
b
|
c
|
d |
e |
| мм |
175 |
221 |
77 |
99 |
39 |
Особливості вентилятора
- Використовується для витяжної вентиляції приміщення ванни, туалету, кухні або іншого приміщення.
- Вдале поєднання конструкції корпусу вентилятора, крильчатки та використання підшипників дозволило досягти дуже тихої роботи вентилятора і понизити споживання за одну годину до 9 Вт.
- При вимкненому стані вентилятора витяжний канал автоматично перекривається. Лицьова панель обладнана термоактуатором, який забезпечує плавне відкриття або закриття.
- У двигуні використовуються підшипники кочення, що зменшує рівень шуму, збільшує надійність і термін служби роботи витягу.
- Вентилятор має клас захисту IP44, що дозволяє його використати для роботи у вологих приміщеннях. Усі електричні з'єднання захищені герметичною силіконовою кришкою
- Для сервісного чищення блок вентилятора легко виймається з патрубка, як зображено нижче на малюнку
Включення і виключення
Вентилятор може включатися:
- від окремого вимикача(у комплект постачання не входить)
- спільно з освітленням
- від регулятора продуктивності РС-1-300 чи сенсорного регулятора СРС-1, яким також можна регулювати продуктивність витягу. Використання регулятора дозволяє зменшувати потужність витягу і разом з цим рівень шуму до безшумного стану.
Усі регулюючі пристрої в комплект постачання не входять.
Схема підключення
Схема підключення вентилятора до зовнішнього окремого вимикача або до вмикача освітлення.
Монтаж вентилятора
Вентилятор для витяжки призначений для установки у вбудований витяжний канал квартири або будинку. Монтується безпосередньо патрубком в канал або через невелику ділянку повітропроводу. Вентилятор є осьовим і не може підключатися до дуже довгого повітропроводу, це зменшить продуктивність і збільшить рівень шуму. Рекомендована довжина повітропроводу не більше 0,5 метра. Також рекомендується уникати по можливості поворотів повітропроводу, це також впливає на продуктивність і рівень шуму.
При прямому монтажі вентилятора у витяжну шахту переконайтесь, що патрубок вентилятора не перекриває витяжний канал.
Гарантія
Гарантія на вентилятор Вентс Стайл 100 - 60 місяців(5 років) за умови дотримання правил транспортування, зберігання, монтажу та експлуатації. Впродовж цього терміну виробник гарантує нормальну роботу устаткування.
Документація
Паспорт, керівництво по монтажу та експлуатації можете скачати, натиснувши на зображення нижче(файл pdf 1.6 MB, відкриється в новій вкладці)
