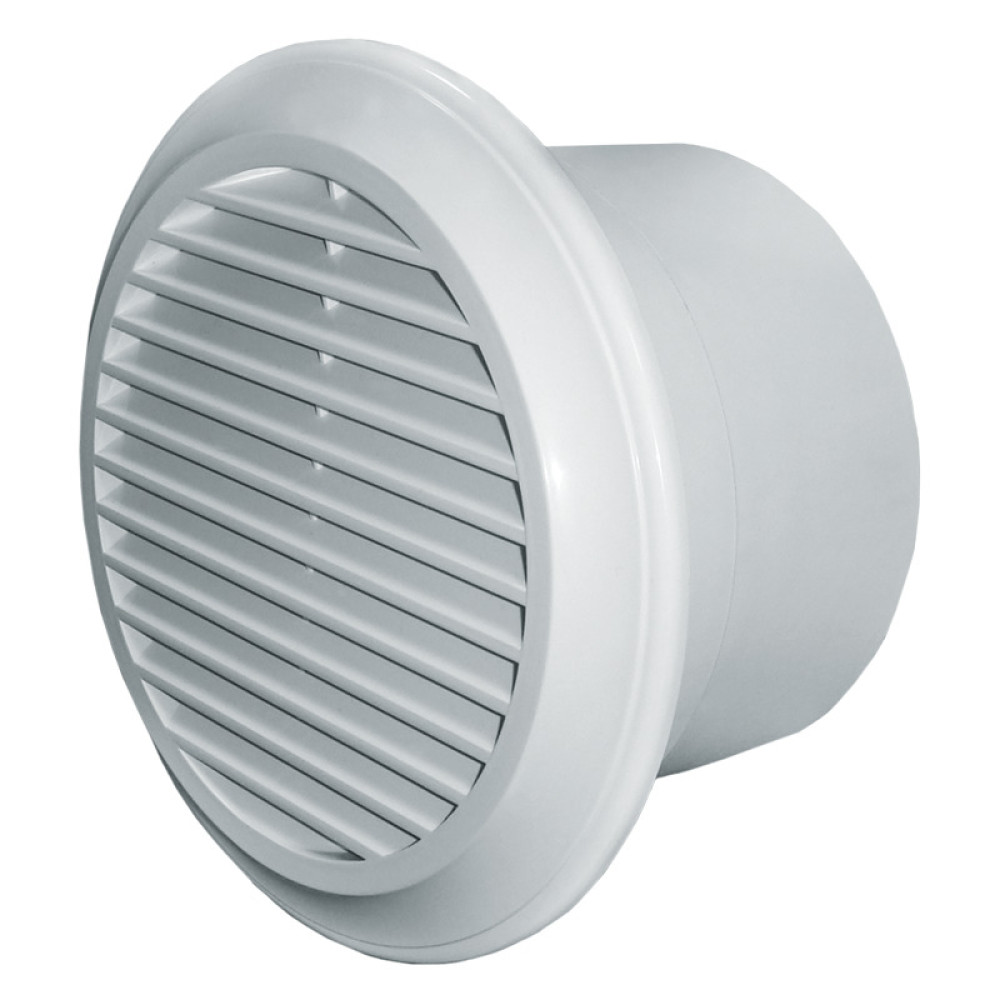

Вентилятор витяжний з таймером Blauberg Deco 100 може видаляти повітря з продуктивністю 105 м3/год. Призначений для установки в існуючу витяжну шахту безпосередньо або через повітропровід діаметром 100 мм. Використовується для вентиляції приміщень санвузла, ванни, душової, кухні або кімнат.
Наявність таймера дозволяє ефективніше використати вентилятор для витяжної вентиляції. Після припинення подання напруги від вимикача вентилятор продовжує свою роботу час, виставлений на таймері. Час затримки відключення можна виставити від 2 до 30 хвилин. Найчастіше такі вентилятори використовують для вентиляції туалету і ванни поєднавши включення вентилятора з освітленням.
Основні властивості
- У електродвигуни використовуються підшипники кочення, що збільшує термін служби та зменшує рівень шуму
- Зворотний клапан запобігає попаданню повітря з вентиляційної шахти в обслуговуване приміщення
- Витяжний вентилятор призначений для постійної або періодичної роботи
- Обслуговування не вимагає особливих навичок
- Гарантія 5 років
Технічні характеристики
| Напруга: |
220 В |
| Споживана потужність: |
14 Вт |
| Продуктивність: |
105 м3/год |
| Рівень шуму : |
37 дБ (А) |
| Частота обертання : |
2300 хв- 1 |
| Діаметр підключення : |
100 мм |
| Довжина патрубка : |
88 мм |
Креслення і розміри
| ØD |
ØD1 |
ØD2 |
H |
e |
| 99,5 |
104 |
140 |
101,5 |
14 |
Як працює вентилятор з таймером
Схема підключення
Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:
- один з постійною фазою до клеми L
- один дріт від вимикача з фазою до клеми LT
- нуль до клеми N.
Монтаж вентилятора
Вентилятор призначений для настінного або стельового монтажу. При настінному монтажі вентилятор кріпиться на отворі витяжної шахти до стіни через чотири отвори в корпусі вентилятора.
При стельовому монтажі патрубок вентилятора і витяжний канал сполучають гнучким або пластиковим повітропроводом діаметром 100 мм Місця з'єднання рекомендується обробити герметиком, при використанні гнучкого повітропроводу необхідно зафіксувати його на патрубку хомутом.
Гарантія
Виробник гарантує нормальну роботу виробу 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.
Паспорт
(Керівництво з експлуатації у форматі pdf, відкриється в новій вкладці)
