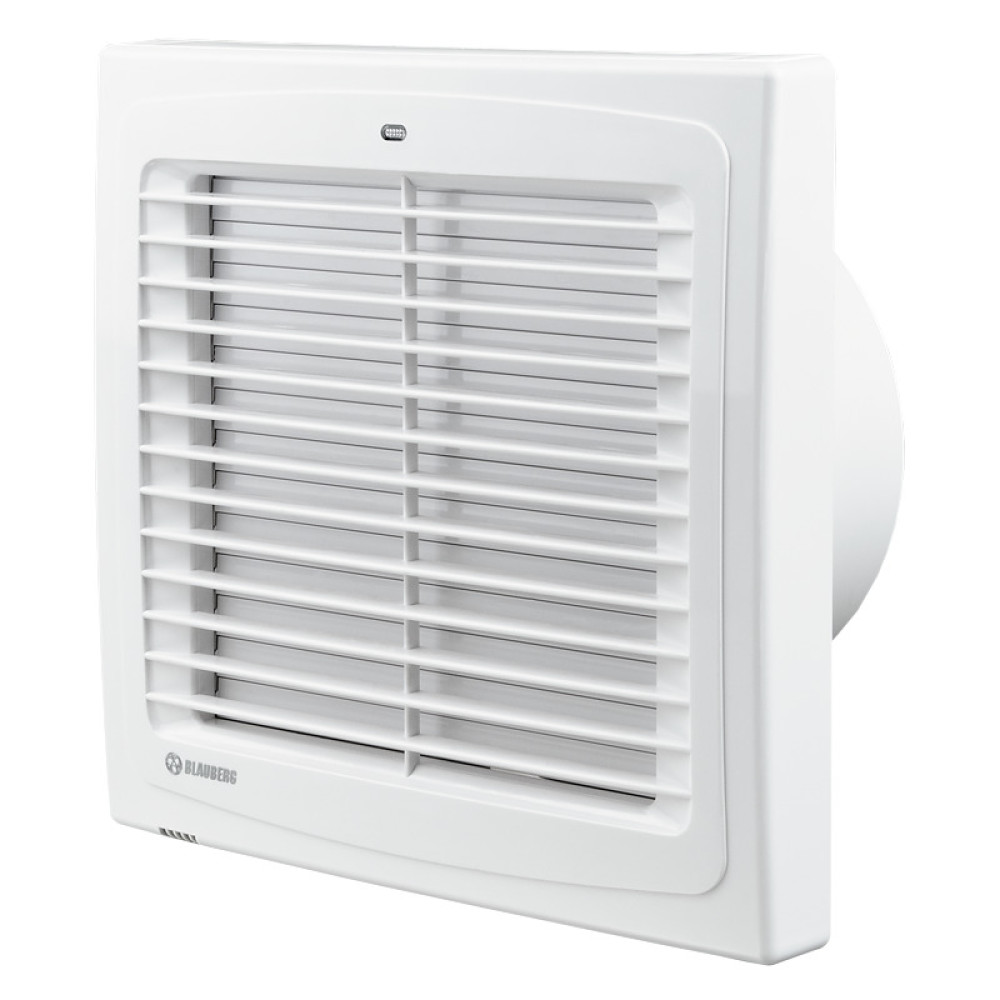

Витяжний вентилятор із вимикачем Blauberg Auto 150 S використовується для витяжної вентиляції в приміщеннях житлового, комерційного призначення. Відмінність від інших серій ця наявність автоматичних жалюзів, які перекривають канал при виключенні вентилятора. У цій моделі використовується шнурковий вимикач для включення і відключення. Витяжний вентилятор встановлюється безпосередньо в існуючу вентиляційний витяжний канал або через невеликий по довжині повітропровід. Ця модель здатна видаляти повітря з продуктивністю до 295 м3/год, довжина патрубка складає 81 мм.
Найчастіше такі вентилятори використовують для витяжної вентиляції кухні або кімнат, коли до місця установки виведено живлення та окремий вмикач для вентилятора не був передбачений.
Основні властивості
- Жалюзі, що автоматично закриваються, перекривають канал
- Електромотор на підшипниках, що зменшує шум і збільшує термін служби
- Аеродинамічна форма крильчатки при роботі рівень шуму
- Вентилятор може працювати постійно або періодично
- Обслуговування вентилятора не вимагає спеціальних навичок
- Гарантія 5 років
Технічні параметри вентилятора
| Напруга: |
220 В |
| Споживана потужність: |
26 Вт |
| Продуктивність: |
295 м3/год |
| Рівень шуму : |
39 дБ (А) |
| Частота обертання : |
2400 хв- 1 |
| Діаметр підключення : |
150 мм |
| Довжина патрубка : |
81 мм |
Креслення і розміри
| a |
b1 |
b2 |
b3 |
c |
d |
e |
| 210 |
150 |
195 |
196 |
115 |
150 |
34 |
Схема підключення до напруги
До вентилятора підводиться:
- дріт з постійною фазою до клеми L
- нуль до клеми N
Як працює вентилятор з вимикачем
Як встановлюється вентилятор
Вентилятор витяжний встановлюється у витяжну вентиляційну шахту патрубком. При підборі вентилятора слід враховувати довжину патрубка, щоб патрубок не перекривав вентиляційний витяжний канал.
Вентилятор також можна встановити в стелю, у такому разі патрубок вентилятора за допомогою гнучкого або пластикового повітропроводу сполучають з шахтою. Якщо використовуватиметься гнучкий повітропровід, необхідно забезпечити надійну фіксацію повітропроводу за допомогою хомута. Усі з'єднання вентилятора з повітропроводом рекомендується герметизувати за допомогою герметика.
Усі вентилятори цієї серії є осьовими. Тому вони мають низький натиск і до них не можна під'єднувати повітропроводи великої довжини. Якщо вентиляційна шахта знаходиться далеко від кімнати, де необхідно встановити вентилятор, ми рекомендуємо використати інший тип вентилятора - відцентровий канальний. Такі вентилятори з двох сторін під'єднуються до повітропроводу, мають хороший натиск. З боку приміщення до повітропроводу під'єднують вентиляційні грати, викид також роблять у вентиляційну шахту.
Гарантія
Виробник гарантує нормальну роботу виробу упродовж 5 років (60 місяців).
Паспорт
(Інструкція у форматі pdf, відкриється в новій вкладці)
