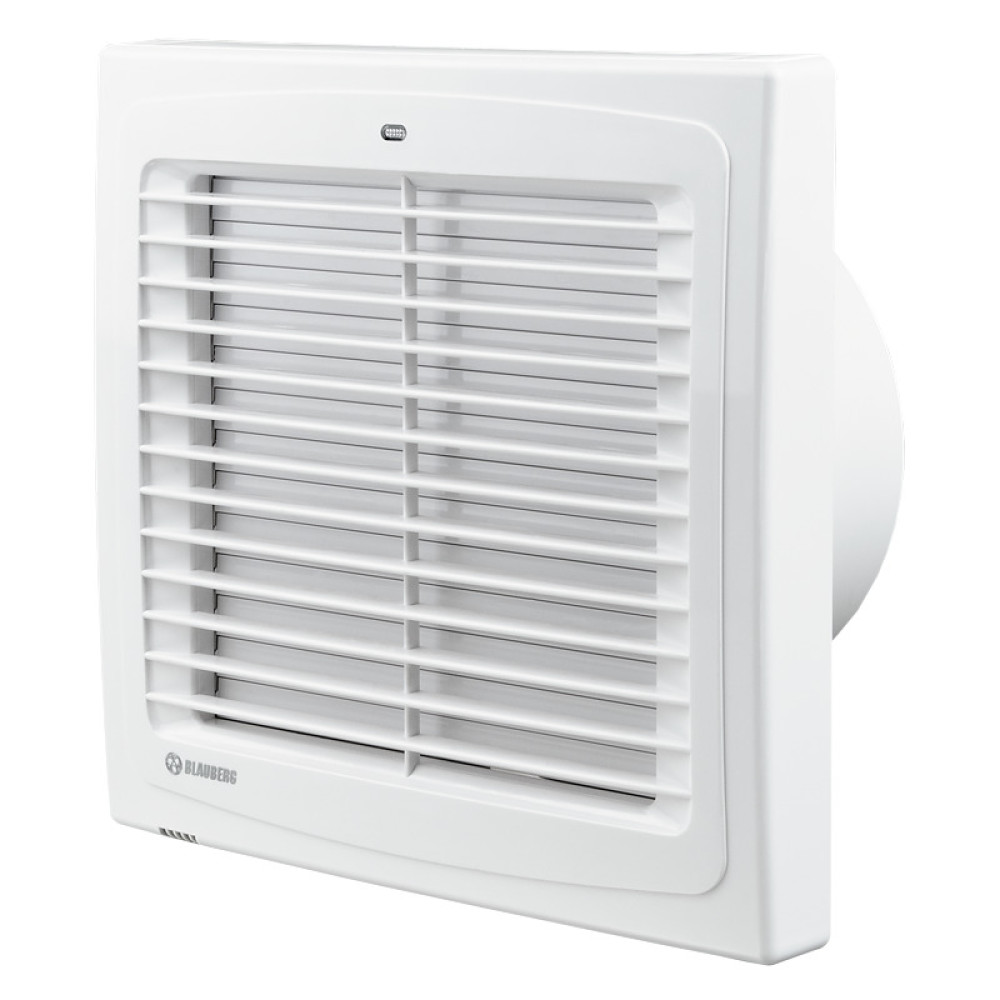

Вентилятор витяжний із таймером Blauberg Auto 150 T використовується для витяжної вентиляції в приміщеннях житлового, комерційного призначення. Відмінність від інших серій ця наявність автоматичних жалюзів, які перекривають канал при виключенні вентилятора. Витяжний вентилятор встановлюється безпосередньо в існуючу вентиляційний витяжний канал або через невеликий по довжині повітропровід. Ця модель здатна видаляти повітря з продуктивністю до 295 м3/год, довжина патрубка складає 81 мм.
Найчастіше такі вентилятори використовують для витяжної вентиляції туалету, ванни або кухні. Включатися вентилятор може від окремого вимикача або від вмикача освітлення в приміщенні (залежить від схеми підключення.) Наприклад, якщо вентилятор працює спільно з освітленням, то після виключення освітлення, вентилятор продовжить працювати та видалятиме повітря час, виставлений на таймері, після чого сам вимкнеться. Час можна виставити від 2 до 30 хвилин.
Основні властивості
- Жалюзі, що автоматично закриваються, перекривають канал
- Електромотор на підшипниках, що зменшує шум і збільшує термін служби
- Аеродинамічна форма крильчатки при роботі рівень шуму
- Вентилятор може працювати постійно або періодично
- Обслуговування вентилятора не вимагає спеціальних навичок
- Гарантія 5 років
Технічні параметри вентилятора
| Напруга: |
220 В |
| Споживана потужність: |
26 Вт |
| Продуктивність: |
295 м3/год |
| Рівень шуму : |
39 дБ (А) |
| Частота обертання : |
2400 хв- 1 |
| Діаметр підключення : |
150 мм |
| Довжина патрубка : |
81 мм |
Креслення і розміри
| a |
b1 |
b2 |
b3 |
c |
d |
e |
| 210 |
150 |
195 |
196 |
115 |
150 |
34 |
Як працює вентилятор з таймером
Схема підключення
Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:
- один з постійною фазою до клеми L
- один дріт від вимикача з фазою до клеми LT
- нуль до клеми N.
Як встановлюється вентилятор
Витяжний вентилятор встановлюється у витяжну вентиляційну шахту патрубком. При підборі вентилятора слід враховувати довжину патрубка, щоб патрубок не перекривав вентиляційний витяжний канал.
Вентилятор також можна встановити в стелю, у такому разі патрубок вентилятора за допомогою гнучкого або пластикового повітропроводу сполучають з шахтою. Якщо використовуватиметься гнучкий повітропровід, необхідно забезпечити надійну фіксацію повітропроводу за допомогою хомута. Усі з'єднання вентилятора з повітропроводом рекомендується герметизувати за допомогою герметика.
Усі вентилятори цієї серії є осьовими. Тому вони мають низький тиск і до них не можна під'єднувати повітропроводи великої довжини. Якщо вентиляційна шахта знаходиться далеко від кімнати, де необхідно встановити вентилятор, ми рекомендуємо використати інший тип вентилятора - відцентровий канальний. Такі вентилятори з двох сторін під'єднуються до повітропроводу, мають хороший тиск. З боку приміщення до повітропроводу під'єднують вентиляційні грати, викид також роблять у вентиляційну шахту.
Гарантія
Виробник гарантує нормальну роботу виробу упродовж 5 років (60 місяців).
Паспорт
(Керівництво з експлуатації у форматі pdf, відкриється в новій вкладці)
