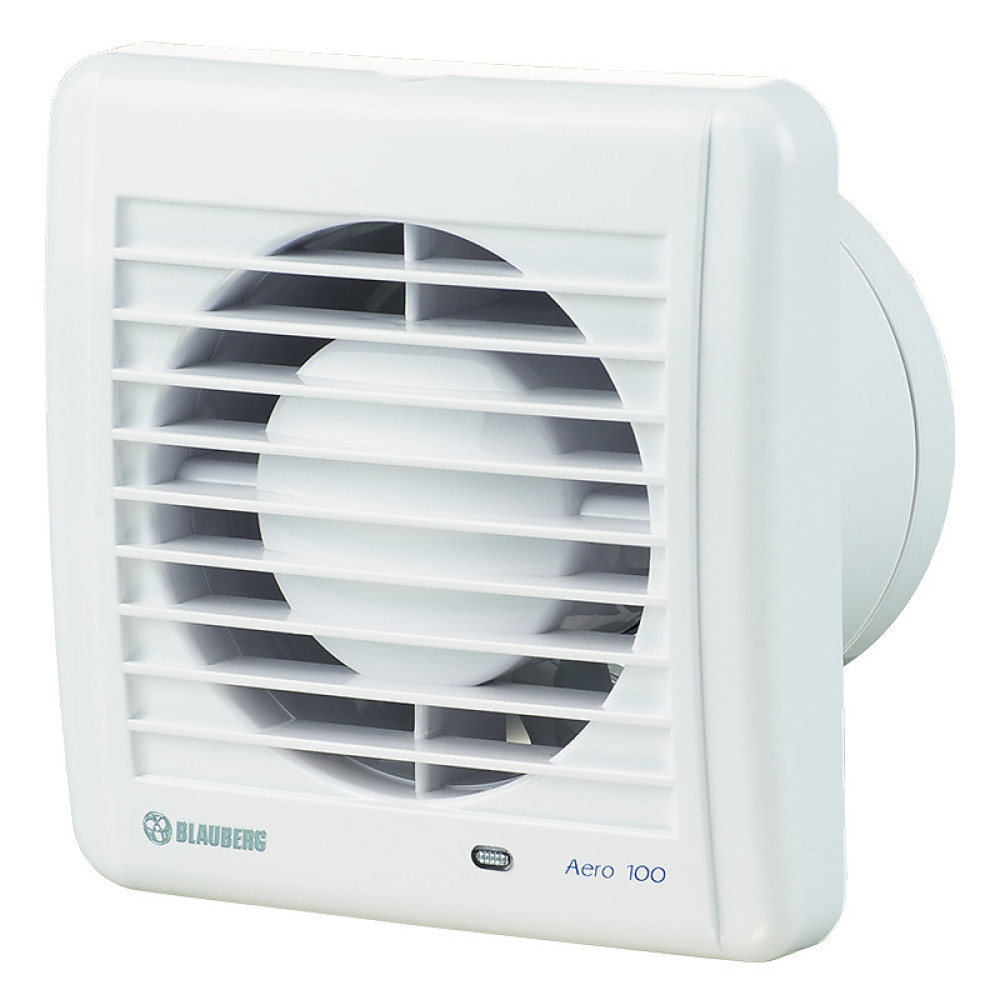

Вентилятор витяжний з датчиком вологості Blauberg Aero 100 H використовується для витяжної вентиляції в приміщеннях туалету, ванни та будь-яких інших приміщень з підвищеним рівнем вологості. Встановлюється у вентиляційну шахту безпосередньо або через повітропровід перерізом 100 мм.
Для контролю вологості використовується вбудований датчик вологості та таймер затримки відключення вентилятора. Витяжний вентилятор може підтримувати рівень вологості від 60 до 90%, значення необхідного рівня встановлюється користувачем.
Робота відбувається таким чином. Вентилятор можна запустити примусово окремим вимикачем або він може включатися автоматично при перевищенні рівня вологості. Коли вентилятор включився (від окремого вимикача або від датчика вологості), він працює доки рівень вологості не знизиться до виставленого, після цього він ще пропрацює час по таймеру відключення і вимкнеться. Час роботи по таймеру виставляється від 2 до 30 хвилин.
Основні особливості
- Витяжний вентилятор обладнаний зворотним клапаном
- У цій серії використовується двигун на підшипниках кочення. У таких вентиляторів дуже великий термін служби, ресурс складає близько 20000 годин роботи.
- Аеродинамічна форма крильчатки з низьким рівнем шуму
- Просте обслуговування вентилятора, яке полягає в періодичному очищенні крильчатки, зворотного клапана і перевірці електричних з'єднань
- Гарантія 5 років
Технічні характеристики вентилятора
| Напруга: |
220 В |
| Споживана потужність: |
14 Вт |
| Продуктивність: |
102 м3/год |
| Рівень шуму : |
38 дБ (А) |
| Частота обертання : |
2300 хв- 1 |
| Діаметр підключення : |
100 мм |
Креслення і розміри
Як працює вентилятор з датчиком вологості і таймером
Схема підключення
Підключення вентилятора з окремим вимикачем
Регулювання датчиків робиться обертанням ручки за допомогою пластикової викрутки, яка входить в комплект постачання.
Підключення вентилятора спільне з вмикачем освітлення
Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:
- один з постійною фазою до клеми L
- один дріт від вимикача з фазою до клеми LT
- нуль до клеми N.
Монтаж вентилятора
Вентилятор можна монтувати безпосередньо у вентиляційну шахту квартири або будинку.
Якщо ви хочете встановити вентилятор в стелю, то патрубок вентилятора необхідно за допомогою повітропроводу з'єднати з витяжною шахтою.
Слід зазначити, що вентилятор є осьовим. До вентилятора такого типу можна під'єднувати повітропровід або пластиковий канал не дуже великої довжини, не більше 1 метра. Такий вентилятор має невеликий тиск і не може "продавити" великі довжини повітропроводів. Якщо вентиляційна шахта знаходиться далеко від кімнати, де необхідно встановити вентилятор, то рекомендується використати інший тип вентилятора - відцентровий канальний.
Гарантія
На цей товар гарантійні зобов'язання складають 5 років (60 місяців). Впродовж цього терміну виробник гарантує нормальну роботу виробу і зобов'язується робити гарантійний ремонт у разі поломки виробу.
Керівництво з експлуатації
(Інструкція у форматі pdf, відкриється в новій вкладці)
