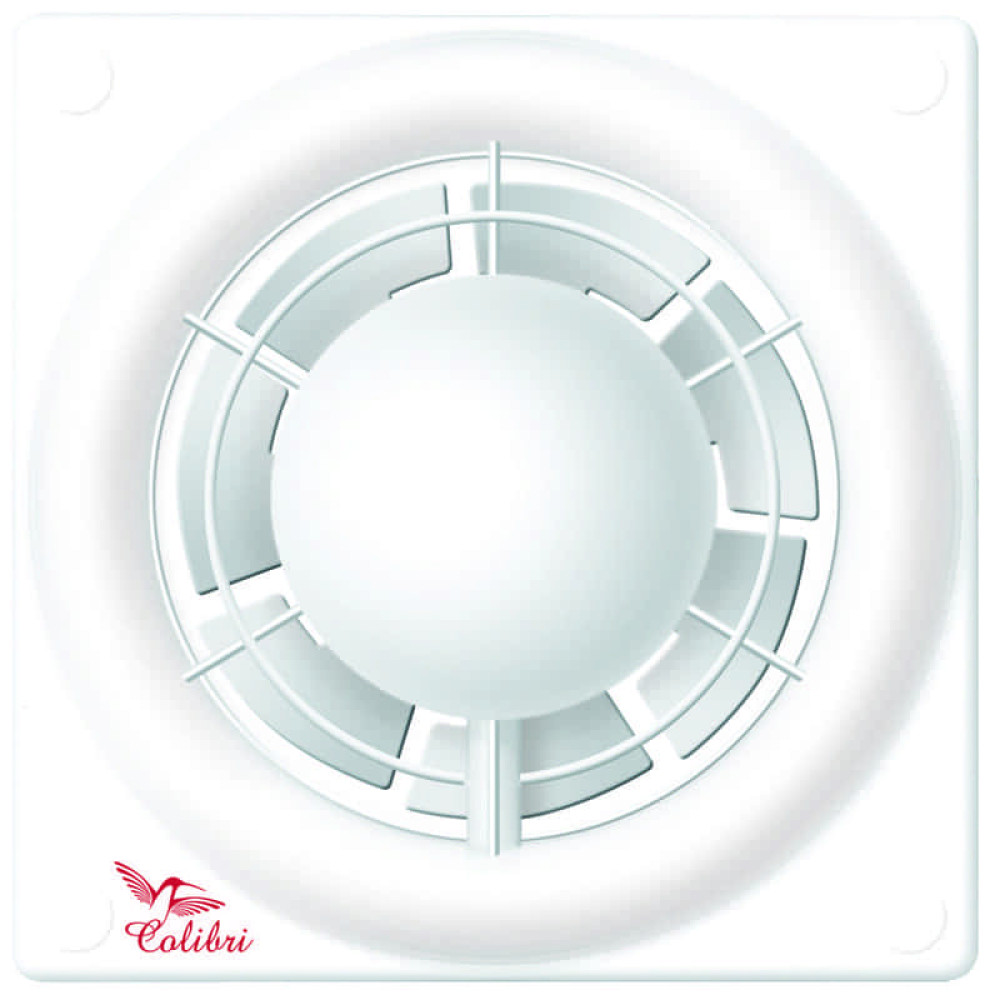

Витяжний вентилятор Colibri Flight 100 T з таймером для вентиляції приміщень туалету, ванни або кухні. Забезпечує видалення повітря з продуктивністю 95 м3/год. Встановлюють у витяжний канал, до стіни кріпиться чотирма шурупами.
Працює від мережі 220 В, включення може походити від окремого вимикача або спільно з освітленням в приміщенні.
Після включення (від окремого вмикача або разом з освітленням) в приміщенні синхронно включається вентилятор. Після того, як людина виходить з приміщення і натискає на вимикач, вентилятор продовжує працювати та видаляє вологу і запахи з приміщення упродовж часу, який виставляється на вентиляторі.
Час затримки відключення можна встановити від 2 до 30 хвилин під лицьовою панеллю вентилятора.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Продуктивність, м3/год
|
95 |
Швидкість обертів, хв-1
|
2300 |
Рівень шуму на відстані 3 м, дБ(А)
|
33 |
Захист, клас
|
IP24 |
Розмір патрубка, мм
|
100 |
Габаритні розміри
Конструкція
- Укорочений патрубок 55 мм
- Корпус і крильчатка вентилятора виготовлені з інженерного пластику АБС. Матеріал стійкий до ушкоджень, ультрафіолету.
- Аеродинамічна форма крильчатки зменшує споживання і збільшує термін служби
- Клас захисту IP 34.
- Двигун обладнаний захистом від перегрівання
Включення і виключення
Вентилятор може включатися від зовнішнього вимикача (у комплект постачання не входить) або включатися і вимикатися спільно з освітленням в приміщенні.
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Як встановлювати
Вентилятор витяжний можна встановити безпосередньо в отвір вентиляційної шахти або за допомогою невеликого повітропроводу. Допускається монтаж в стелю. При видаленому монтажі усі стики необхідно герметизувати за допомогою герметика, хомутів.
Як обслуговувати
Побутові вентилятори вимагають періодичного сервісного обслуговування. Обслуговування полягає в періодичній перевірці стану клемного з'єднання, очищення крильчатки й корпусу вентилятора. Очищення пластикових деталей необхідно робити за допомогою м'якої тканини та мильного розчину. Після очищення дати деталям висохнути.
Усе сервісне обслуговування проводиться при вимкненому живленні.
Гарантія
Гарантія на вентилятор - 2 роки за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
Паспорт
(файл pdf, відкриється в новій вкладці)
