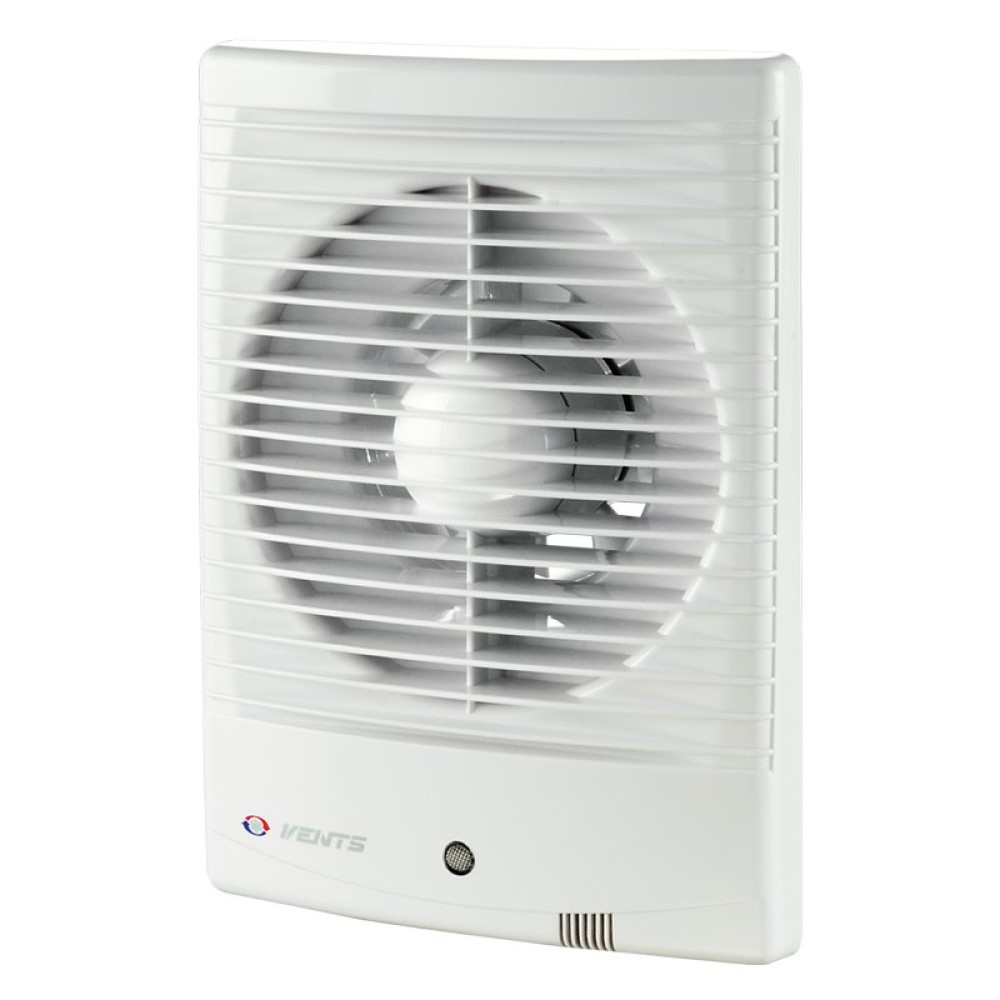

Вентилятор витяжний Вентс 150 М3 Л на підшипниках

Витяжка у ванну Вентс 150 М3 Л на підшипниках використовується для постійної або періодичної витяжної вентиляції ванної, санвузлів, душових, кухонь і інших побутових приміщень.

Технічні характеристики вентилятора

Креслення і габаритні розміри

Схема підключення вентилятора до мережі

Застосування

• Вентилятор витяжний призначений для монтажу у вентиляційні шахти або з'єднання з повітроводами.
• Переміщення малої та середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітроводами 150 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Захисна сітка від комах.
• Міра захисту IP 34.

Двигун

• Надійний двигун на підшипниках з низьким енергоспоживанням.
• Призначений для безперервної роботи та не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач в постачання не входить.
• Регулювання швидкості може здійснюватися за допомогою тиристорного регулятора(див. Електричне приладдя). Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Монтажні особливості

• Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти або використовується для стельового монтажу з підключенням до повітроводу.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.

Приклад монтажу

Паспорт вентилятора

(файл pdf, відкриється в новій вкладці)
