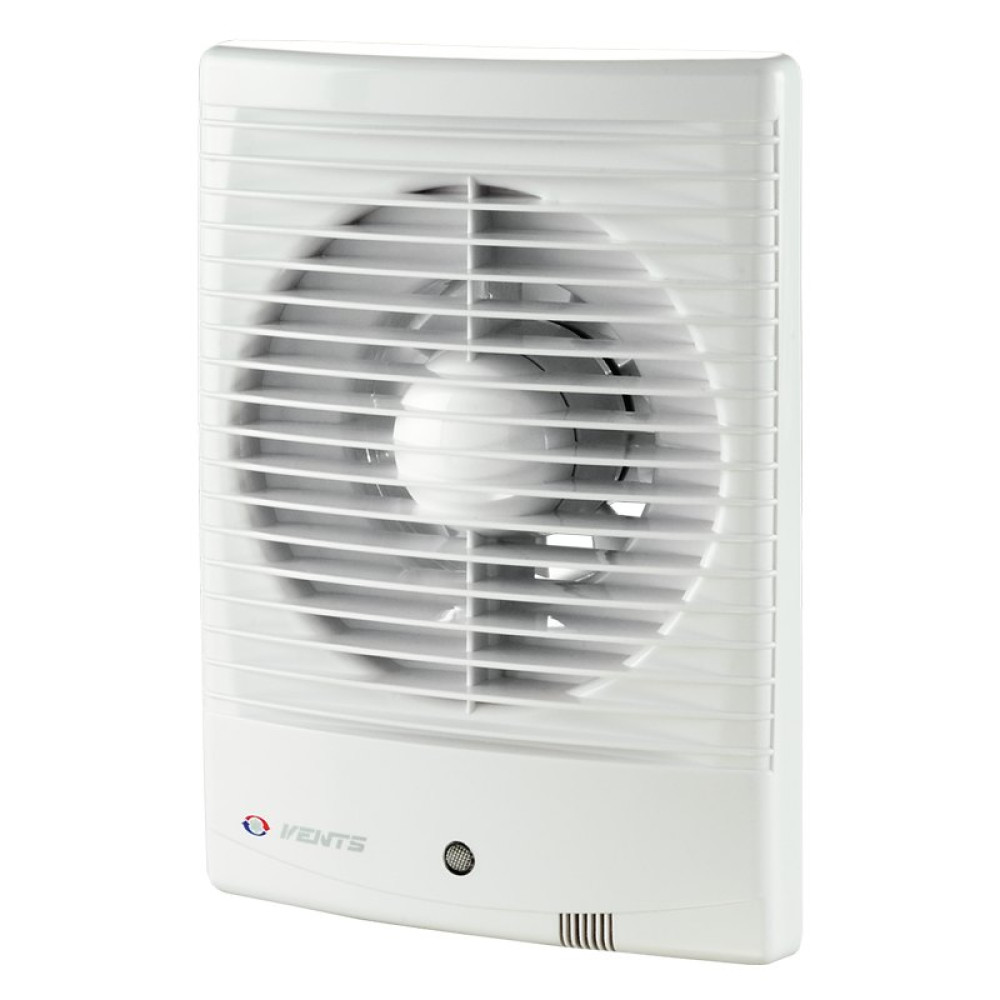

Вентилятор для витяжки Вентс 125 М3ТН з датчиком вологості призначений для вентиляції туалету, ванної або кухні квартири чи будинку.
Такий вентилятор застосовується для вентиляції приміщень з підвищеним рівнем вологості, таких як ванна, приміщення сушки білизни та інших. Вентилятор з датчиком вологості автоматично включається при перевищенні вологості і працює до досягнення необхідного рівня. Після чого він вимикається не відразу, а через час, виставлений на таймері.
Також вентилятор можна включити примусово за допомогою звичайного вимикача, при припиненні подання напруги від нього, вентилятор відпрацює алгоритм, приведений вище.
Рівень вологості виставляється від 60 до 90 %. Час затримки виключення виставляється від 2 до 30 хвилин.
Технічні характеристики вентилятора
| Параметр |
Величина |
Одиниця виміру |
| Напруга |
220-240
|
В
|
| Частота струму |
50
|
Гц
|
| Максимальна потужність |
16
|
Вт
|
| Продуктивність |
185
|
м3/год
|
| Струм |
0,1
|
А
|
| Швидкість обертання |
2400
|
об/хв
|
| Рівень шуму на відстані 3 м |
35
|
dB(A)
|
| Вага |
0,8
|
кг
|
| Захист |
IP 34
|
клас
|
| Розмір патрубка |
125
|
мм
|
Креслення і габаритні розміри
| Розміри |
∅D |
B |
B1 |
H |
H1 |
L |
L1 |
| мм |
125 |
185 |
155 |
256 |
226 |
89 |
30 |
Застосування
- Вентилятор витяжний використовується для постійної або періодичної витяжної вентиляції санвузлів, душових, кухонь і інших побутових приміщень.
- Для монтажу у вентиляційні шахти або з'єднання з повітроводами.
- Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
- Для монтажу з повітроводами 125 мм
Конструкція
- Сучасний дизайн і естетичний зовнішній вигляд.
- Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
- Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
- Захисна сітка від комах.
- Міра захисту IP 34.
Двигун
- Надійний двигун з низьким енергоспоживанням.
- Призначений для безперервної роботи і не вимагає обслуговування.
- Обладнаний захистом від перегрівання.
Як працює вентилятор з таймером та датчиком вологості
Схема підключення
Вентилятор від зовнішнього вимикача
Вентилятор вмикається разом зі світлом
Також вентилятор може працювати в режимі, коли він включається тільки при перевищенні рівня вологості. В цьому випадку необхідно підвести тільки постійну фазу до клеми L. Вентилятор вмикатиметься при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час по таймеру і вимкнеться.
Монтажні особливості
- Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти або використовується для стельового монтажу з підключенням до повітроводу.
- При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
- Кріпиться до стіни за допомогою шурупів.
Приклад монтажу
Паспорт вентилятора
(файл pdf, відкриється в новій вкладці)
