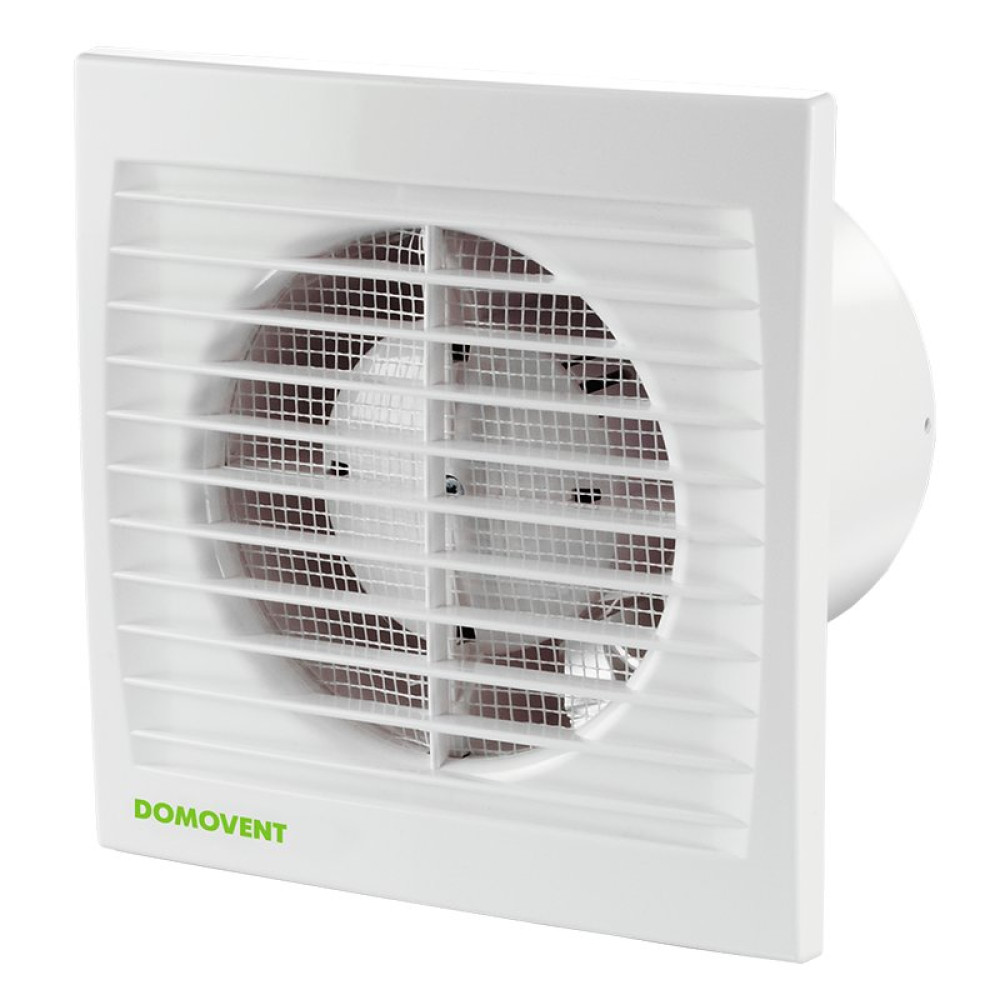

Вентилятор у ванну з таймером Домовент 125 CТ використовується для витяжної вентиляції в приміщеннях квартири, будинку. Встановлюється у витяжний канал безпосередньо або через повітропровід. Забезпечує видалення повітря з продуктивністю 179 м3/год, споживання не перевищує 16 Вт в годину.
Вбудований таймер вимикає вентилятор не відразу після спрацьовування вимикача, а із затримкою за часом. Час можна виставити від 2 до 30 хвилин самостійно. Наприклад, людина виходить з кухні і натискає на вимикач. Вентилятор продовжує працювати виставлений час, а потім вимикається.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Максимальна потужність, Вт
|
16 |
Продуктивність, м3/год
|
179 |
Струм, А
|
0,1 |
Швидкість обертання, об/хв
|
2300 |
Рівень шуму на відстані 3 м, дБ(А)
|
44 |
Вага, кг
|
0,75 |
Захист, клас
|
IP34 |
Розмір патрубка, мм
|
125 |
Габаритні розміри
| Розміри |
∅D |
B |
H |
L* |
L1 |
| мм |
125 |
176 |
140 |
114 |
13 |
Принцип роботи вентилятора з таймером
Вентилятор з таймером активується зовнішнім вимикачем, це може бути вимикач освітлення.
Схема підключення
До клемної колодки в цій модифікації вентилятора необхідно підвести наступні дроти:
- пряма фаза до клеми L
- фаза через вимикач світла до клеми LT
- нуль до клеми N
Конструкція
- Тонка лицьова панель
- Сітка від комах
- Корпус і крильчатка вентилятора виготовлені з інженерного пластика АБС. Матеріал стійкий до ушкоджень, ультрафіолету.
- Аеродинамічна форма крильчатки зменшує споживання і збільшує термін служби
- Клас захисту IP 34.
- Двигун обладнаний захистом від перегрівання
Як встановлювати
Вентилятор витяжний можна встановити безпосередньо в отвір вентиляційної шахти або за допомогою невеликого повітропроводу. Допускається монтаж в стелю. При видаленому монтажі усі стики необхідно герметизувати за допомогою герметика, хомутів.
Як обслуговувати
Побутові вентилятори вимагають періодичного сервісного обслуговування. Обслуговування полягає в періодичній перевірці стану клемного з'єднання, очищення крильчатки і корпусу вентилятора. Очищення пластикових деталей необхідно робити за допомогою м'якої тканини і мильного розчину. Після очищення дати деталям висохнути.
Усе сервісне обслуговування проводиться при вимкненому живленні.
