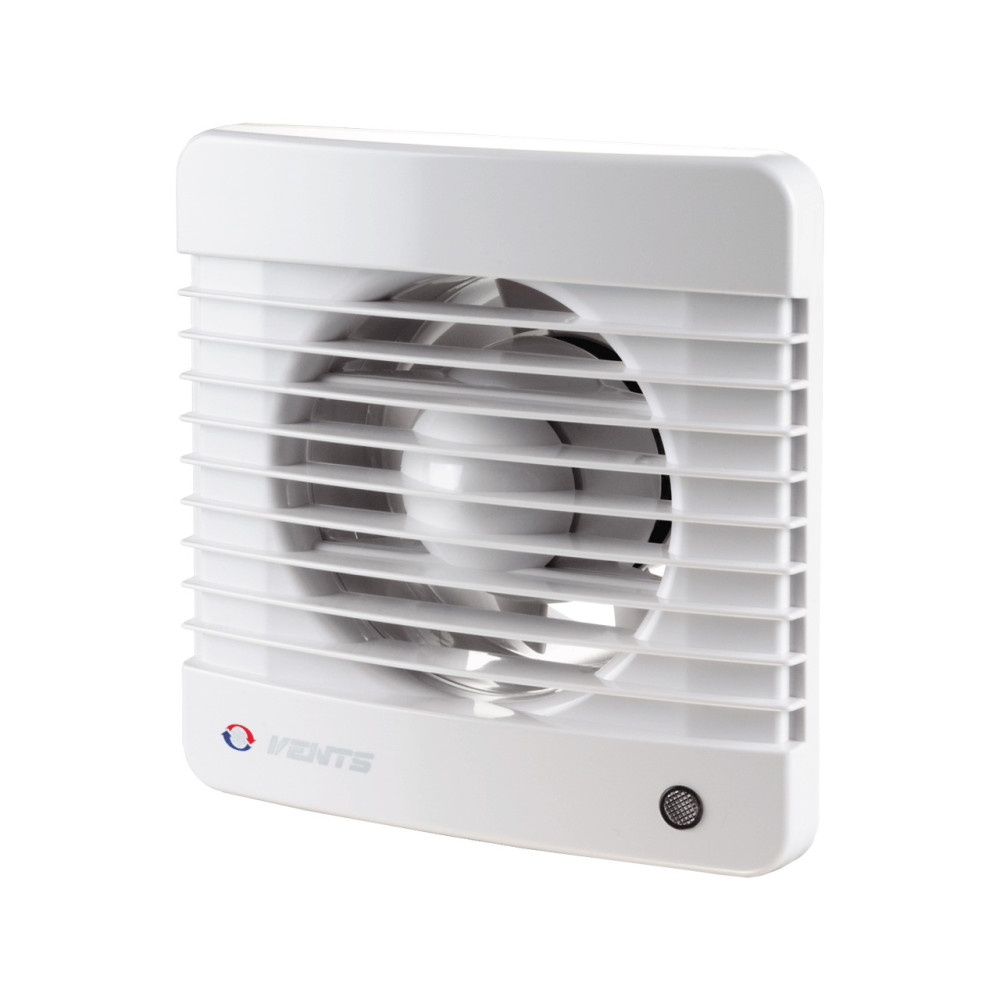

Витяжний вентилятор Вентс 100 М Л турбо на підшипниках

Витяжний вентилятор на підшипниках Вентс 100 М Л турбо для вентиляції побутових приміщень. Ця модель обладнана двигуном підвищеної продуктивності.

Технічні характеристики вентилятора

Креслення і габаритні розміри

Схема підключення вентилятора до мережі

Застосування

• Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
• Переміщення малої та середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітропроводами 100 мм.

Конструкція

• Сучасний дизайн і естетичний зовнішній вигляд.
• Корпус і крильчатка виконані з високоякісного і міцного АБС пластика, стійкого до ультрафіолету.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і термін служби двигуна.
• Клас захисту IP 34.

Двигун

• Надійний двигун на підшипниках з низьким енергоспоживанням.
• Призначений для безперервної роботи і не вимагає обслуговування.
• Обладнаний захистом від перегрівання.

Управління

Ручне:

• Вентилятор управляється за допомогою кімнатного вимикача освітлення (вимикач купується окремо).
• Регулювання швидкості може здійснюватися за допомогою регулятора РС-1-300 (див. Електричне приладдя). Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою.

Автоматичне:

• За допомогою електронного блоку управління БУ-1-60 (див. Електричне приладдя). Блок управління поставляється окремо.

Монтажні особливості

• Витяжний вентилятор встановлюється безпосередньо в отвір вентиляційної шахти або використовується для стельового монтажу з підключенням до повітропроводу.
• При видаленому розміщенні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
• Кріпиться до стіни за допомогою шурупів.

Приклад монтажу

Паспорт та інструкція

Відеопосібник з монтажу вентилятора
