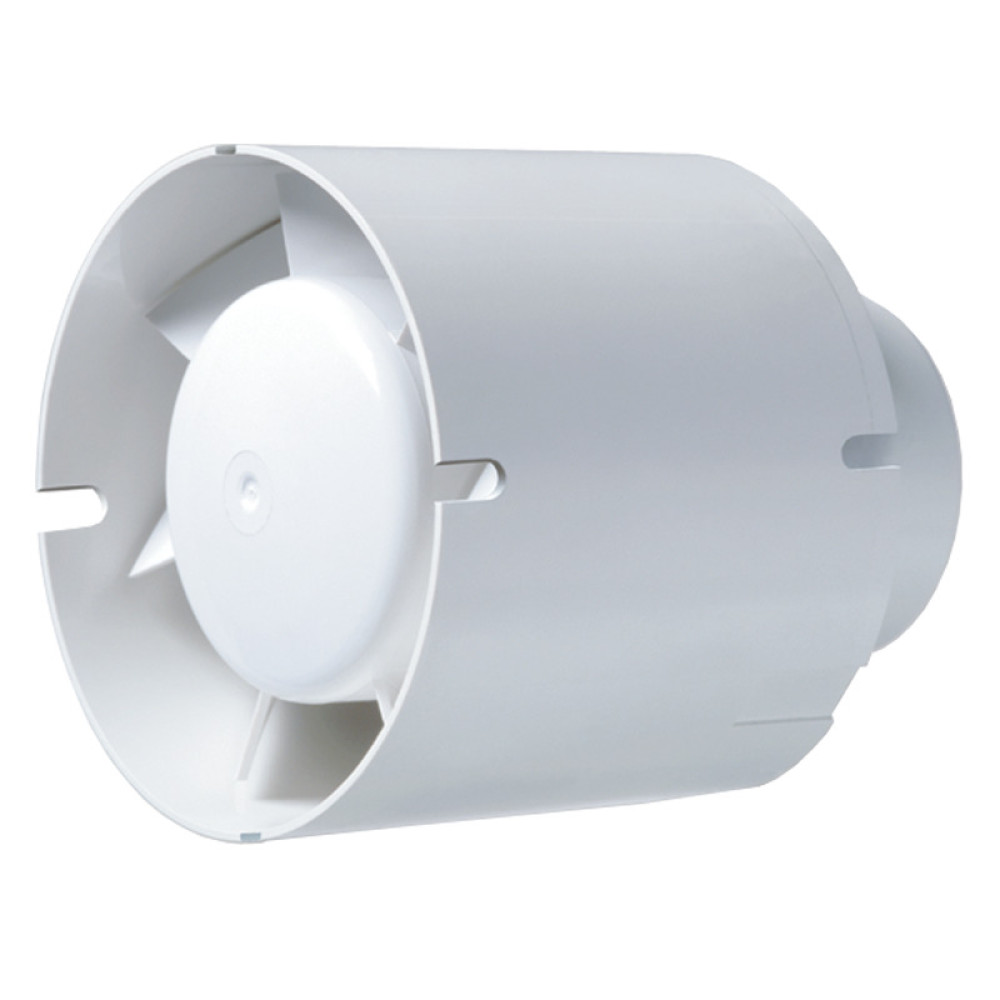

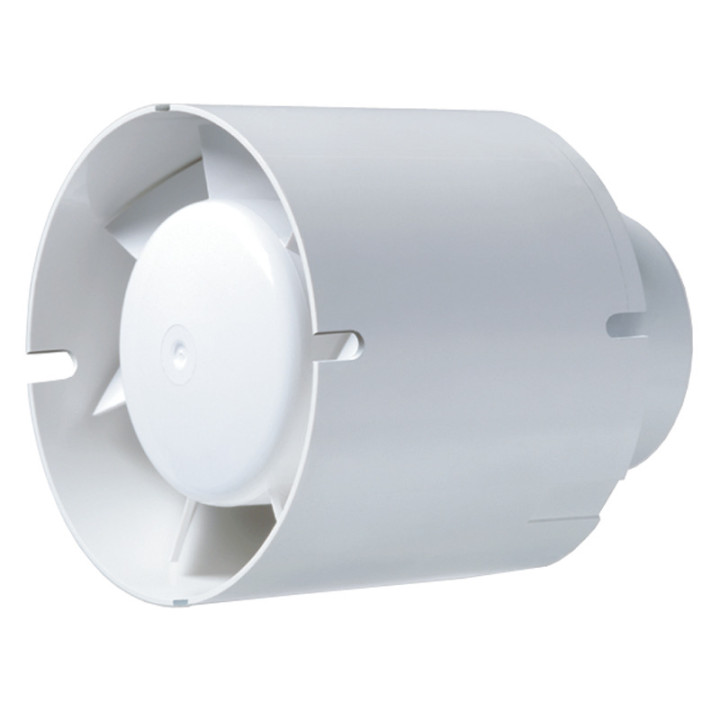

Вентилятор витяжний канальний з таймером Blauberg Tubo 150 T використовується для витяжної або припливної вентиляції житлових або комерційних приміщень. Встановлюється вентилятор безпосередньо в повітропровід перерізом 150 мм. Вентилятор здатний забезпечити максимальну продуктивність 361 м3/год при невеликій довжині повітропроводів.
Вбудований таймер затримки відключення вентилятора дозволяє продовжити роботу вентилятора після припинення подання напруги від вимикача впродовж часу, виставленого на таймері. Час затримки можна виставити від 2 до 30 хвилин.
Основні особливості
- Вентилятор використовується для витяжки у ванній, туалеті або кухні. Може використовуватися також для припливної вентиляції
- Може працювати постійно або включатися періодично
- У електродвигуні використовуються підшипники кочення, що збільшує термін служби та зменшують рівень шуму
- Гарантія на вентилятор 5 років
Технічні характеристики вентилятора
| Напруга: |
220 В |
| Споживана потужність: |
29 Вт |
| Продуктивність: |
361 м3/год |
| Рівень шуму : |
40 дБ (А) |
| Частота обертання : |
2400 хв- 1 |
| Діаметр підключення : |
150 мм |
Креслення і розміри
Як працює вентилятор з таймером
Схема підключення
Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:
- один з постійною фазою до клеми L
- один дріт від вимикача з фазою до клеми LT
- нуль до клеми N.
Діаграма продуктивності та тиску
Монтаж вентилятора
Вентилятор є канальним і використовується спільно з гнучким або жорстким повітропроводом. Рекомендується кріпити вентилятор до поверхні стіни або стелі за допомогою монтажної стрічки. Якщо використовуватиметься пластиковий повітропровід, то окреме кріплення вентилятора не потрібно.
Місце кріплення повітропроводу з патрубками вентилятора необхідно обробити герметиком, для надійної фіксації рекомендується використати хомут і монтажний скотч.
Якщо канальний вентилятор викидатиме або забиратиме повітря з вулиці, то обов'язково необхідно передбачити установку зворотного клапана.
Гарантія
Виробник гарантує нормальну роботу виробу протягом 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.
Паспорт
(Інструкція у форматі pdf, відкриється в новій вкладці)
