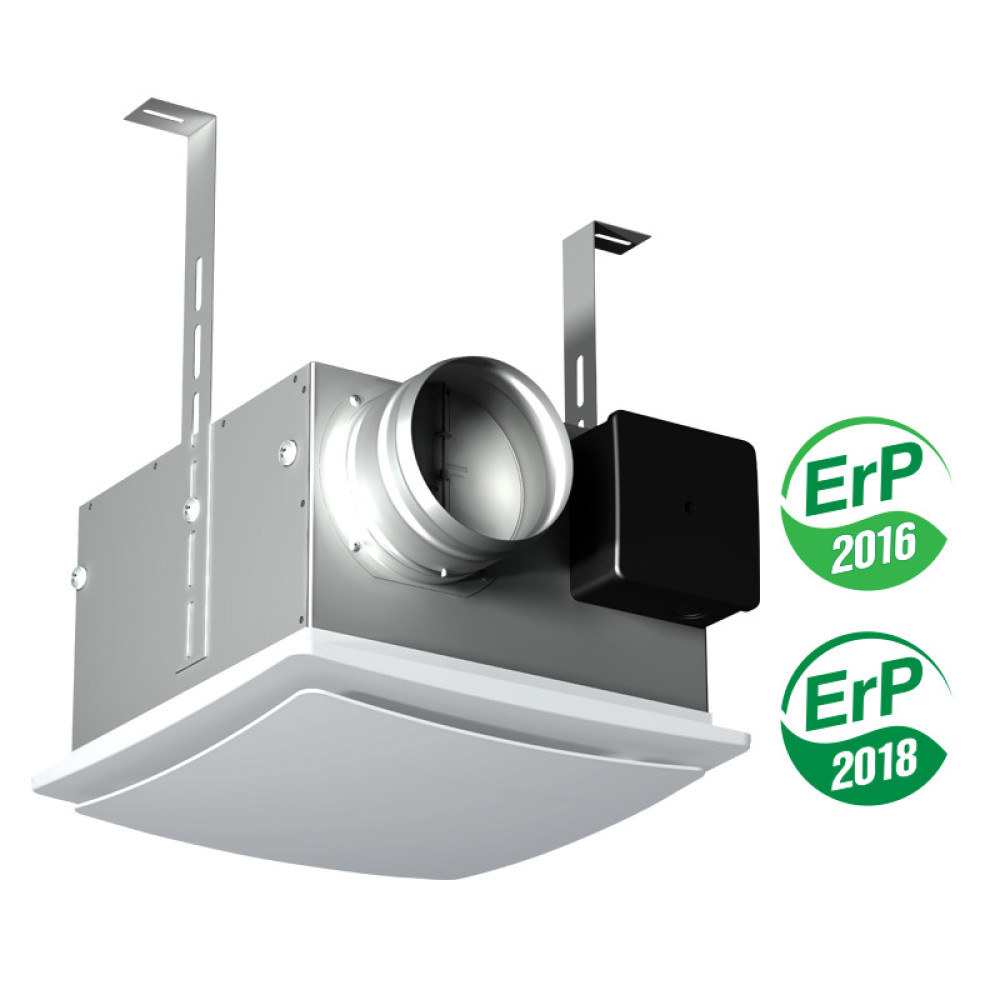

Канальний вентилятор Вентс ВП 125 К відцентрового типу використовується для витяжної вентиляції приміщень, де є підвісні стелі. Висота вентилятора всього 160 мм. Вентилятор канальний може забезпечити видалення повітря з продуктивністю 310 м3/год і температурою в діапазоні до +50°С. Забір повітря з приміщення здійснюється через пластикові декоративні грати зі вбудованим фільтром. Також для відвертання утворення зворотної тяги встановлений зворотний клапан.
При необхідності можна зменшувати продуктивність вентилятора за допомогою регулятора швидкості(у комплект постачання не входить, купується окремо). Вентилятор експлуатується з круглими гнучкими або пластиковими повітроводами перерізом 125 мм.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,26 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
61 |
Продуктивність, м3/год
|
310 |
Швидкість обертання, об/хв
|
2500 |
Рівень шуму на відстані 3 м, дБ(А)
|
48 |
| Максимальна температура переміщуваного повітря, С |
- 25....+50 |
| Вага, кг |
3,4 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
125 |
Креслення
| Розміри |
∅D |
B |
H |
H1 |
L |
| мм |
125 |
240 |
160 |
189 |
305 |
Діаграма
Конструкція
Корпус вентилятора виготовлений з оцинкованої сталі. Декоративна лицьова панель з АБС пластика оснащена фільтром грубого очищення. Зворотний клапан на патрубку викиду запобігає попаданню повітря з витяжної шахти в приміщення при вимкненому вентиляторі.
Двигун
Однофазний електродвигун обладнаний тепловим захистом з автоматичним перезапуском. Для збільшення терміну служби використовуються підшипники кочення з терміном експлуатації до 40000 годин. Клас захисту двигуна IP 44.
Регулювання продуктивності
При необхідності продуктивність витяжної вентиляції можна зменшувати. Можливе плавне або ступінчасте регулювання за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора. (регулятор швидкості постачається окремо)
До цієї моделі вентилятора підходить регулятор швидкості(постачається окремо) РС-1-300
Монтаж
Вентилятор монтується між стелею і підвісною стелею. До поверхні стіни він кріпиться за допомогою кронштейнів(входять в комплект постачання) або монтажної стрічки.
Подання напруги на вентилятор здійснюється через клемну коробку на корпусі вентилятора. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Вентиляція офісу здійснюється за допомогою витяжного вентилятора, встановленого в міжстельовому просторі. Забір відпрацьованого повітря відбувається через пластикові грати і викидається в існуючу витяжну шахту. Приплив свіжого повітря здійснюється за допомогою природної вентиляції через прочинене вікно або провітрювачі.
Гарантія
Виробник гарантує нормальну роботу вентилятора в течію 24 місяців(2 роки) з дня продажу через роздрібну торгову мережу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.
Документація
Паспорт вентилятора(формат pdf, відкриється в новому вікні)
