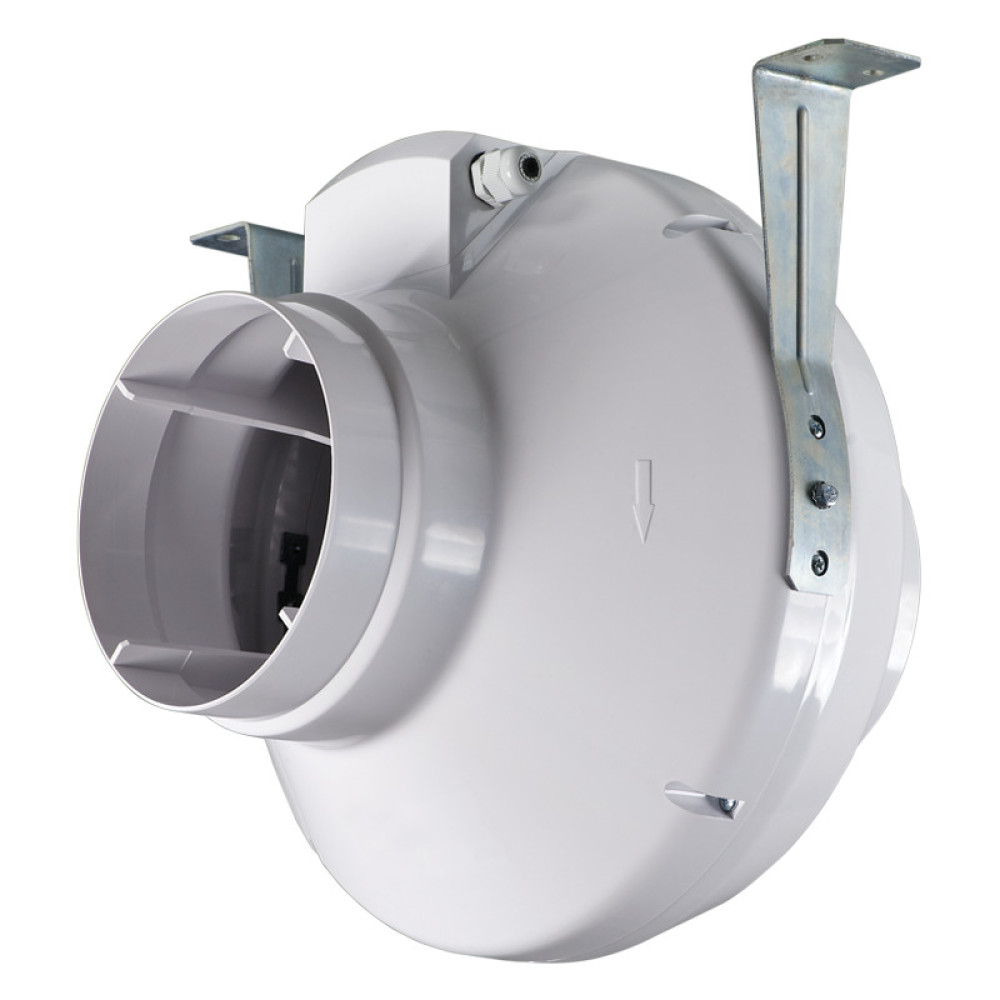

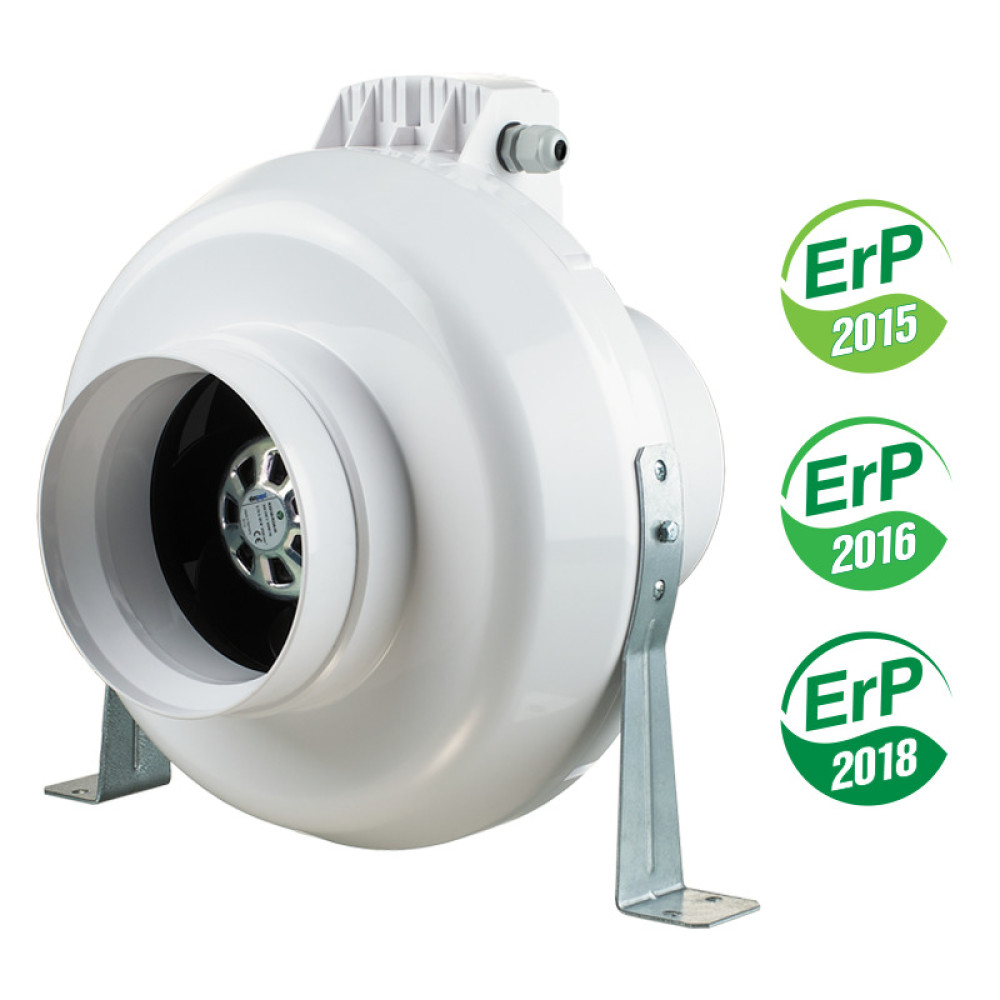

Канальний вентилятор Вентс ВК 315 ЕС є вентилятором відцентрового типу в пластиковому корпусі. Вентилятор застосовується для переміщення повітря з максимальною продуктивністю 1500 м3/год і температурою в діапазоні від - 25°С до +60°С у припливно-витяжних системах вентиляції. Сумісні з повітропроводами або іншими елементами вентиляції діаметром 315 мм.
Пластиковий корпус не схильний до корозії, такі вентилятори канальні доцільно застосовувати для вентиляції приміщень з підвищеним рівнем вологості.
У цій серії встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. ЕС-двигуни дозволяють зменшити енергоспоживання, при цьому збільшити продуктивність устаткування і термін його безперебійної роботи. У таких вентиляторах можливе точне регулювання швидкості в діапазоні від 0 до 100 %, рівень шуму нижче за рахунок відсутності вібрації при роботі, вони нечутливі до коливань напруги. EC-вентилятори забезпечують зниження до 30 % витрати електричної енергії порівняно із звичайними вентиляторами.
Технічні характеристики вентилятора
| Параметр |
Величина |
Напруга, В
|
230 |
Частота струму, Гц
|
50 |
Максимальна потужність, Вт
|
165 |
Продуктивність, м3/год
|
1500 |
Струм, А
|
1.15 |
Швидкість обертів, хв-1
|
2500 |
Рівень шуму на відстані 3 м, дБ(А)
|
48 |
Вага, кг
|
4.9 |
Захист, класс
|
IPХ4 |
Розмір патрубка, мм
|
315 |
Габаритні розміри
| Розміри |
∅D |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| мм |
315 |
400 |
414 |
276 |
40 |
55 |
40 |
Діаграма аеродинамічних характеристик
Конструкція
Корпус вентилятора виготовлений з високоякісного і високоміцного інженерного пластику. Герметична монтажна коробка.
Двигун
Вентилятор канальний обладнаний високоефективним ЕС мотором постійного струму із зовнішнім ротором, використовується робоче колесо із загнутими назад лопатками. Ці мотори є найбільш передовим рішенням для енергозбереження. Витрати на експлуатацію в середньому на 30% нижче в порівнянні із звичайними двигунами, при цьому зберігаються високі показники витрати повітря та тиску вентилятора.
Двигун оснащений підшипниками кочення з терміном служби 40000 годин.
Як управляти
Управління вентилятором здійснюється за допомогою керуючого сигналу 0-10 В. При зміні значення цього чинника вентилятор змінює швидкість обертання і продуктивність.
Тобто для включення і управління такого вентилятора потрібний:
- зовнішній регулятор швидкості або контроллер з аналоговим виходом 0-10 В.
Регулятор може:
- включати вентилятори
- вимикати вентилятор
- плавно регулювати продуктивність вентилятора
Регулятор Вентс Р-1/010 постачається окремо.
Управління за допомогою ПК*
Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
*програмне забезпечення і контроллер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями з КИПиА за допомогою будь-якого стороннього ПЗ і контроллерів для автоматизації систем вентиляції.
Монтаж
Допускається монтаж горизонтально або вертикально відносно стелі. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять в комплект постачання)
Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Паспорт вентилятора
(інструкція у форматі pdf, відкриється в новій вкладці)
