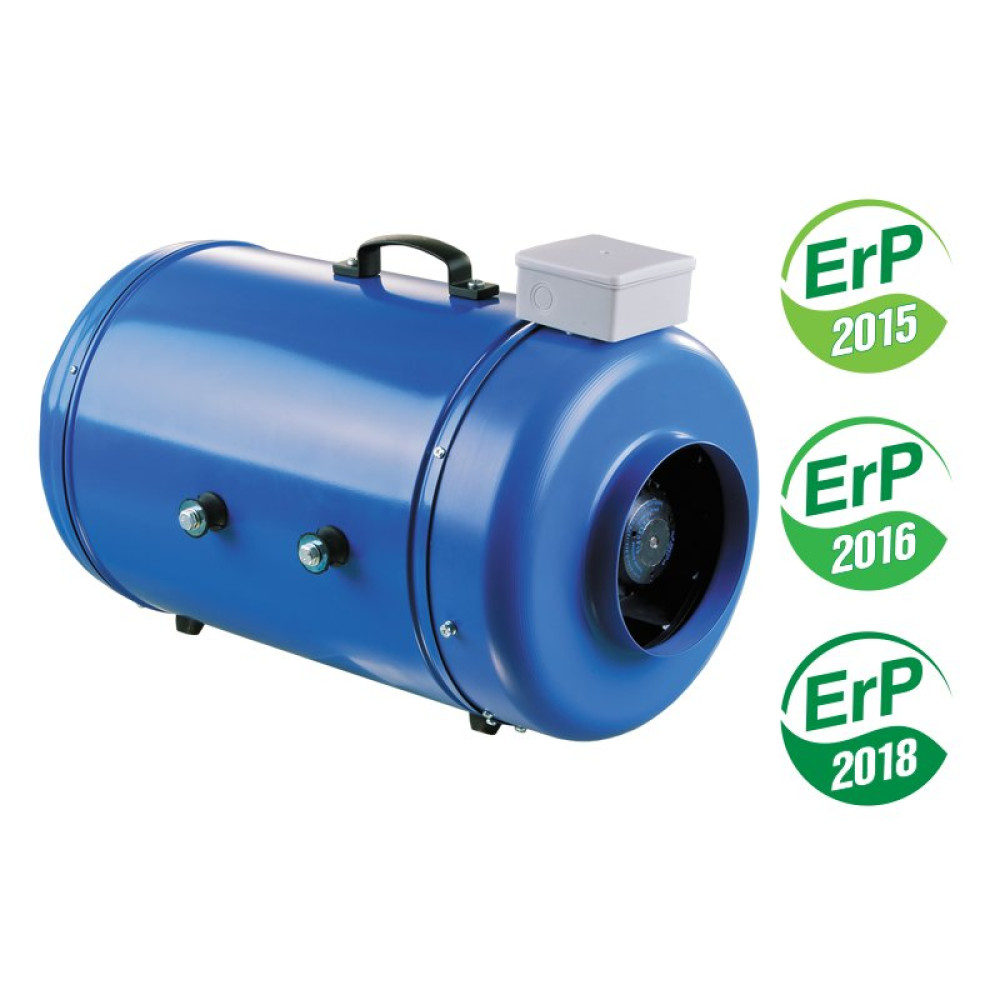

Шумоізольований канальний вентилятор Вентс ВКМІ 200 призначений для переміщення повітря по повітропроводах в системах припливної або витяжної вентиляції. Температура переміщуваного повітря може бути в діапазоні від - 25°С до +55°С. Максимальна продуктивність цієї моделі складає 950 м3/год. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці. У якості шумоізоляції використовується мінеральна вата завтовшки 50 мм.
Вентилятор канальний відцентрового типу може встановлюватися на вулиці, у такому разі в місці розміщення передбачається навіс від попадання опадів на корпус.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220-240 |
| Струм, А |
0,67 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
154 |
Продуктивність, м3/год
|
950 |
Швидкість обертання, об/хв
|
2375 |
Рівень шуму на відстані 3 м, дБ(А)
|
42 |
| Максимальна температура переміщуваного повітря, С |
- 25....+55 |
| Вага, кг |
12,9 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
200 |
Габаритні розміри
| Розміри |
A |
B |
∅D |
H |
C |
h |
c |
| мм |
625 |
410 |
198 |
320 |
389 |
250 |
250 |
Діаграма
Конструкція
Зовнішня сталева частина корпусу покрита полімерним покриттям, внутрішня частина перфорована і заповнена шумопоглинаючим матеріалом. Тепло- і шумоізоляція корпусу виконані з шару ізоверу товщиною 50 мм. Крильчатка і внутрішній корпус виготовлені з інженерного пластика.
Кріпильний кронштейн постачається окремо.
Двигун
Застосовується однофазний элетродвигатель Blauberg із зовнішнім ротором, обладнаний робочим колесом із загнутими вперед лопатками. У двигуні використовуються підшипники кочення з ресурсом служби до 40000 годин. Турбіна проходить динамічне балансування для забезпечення точних аеродинамічних характеристик, перевірки якості складання і низького рівня шуму.
Двигун обладнаний вбудованим тепловим захистом з автоматичним перезапуском.
Клас захисту двигуна IP 44.
Управління
Включити-вимкнути
Вентилятор включається за допомогою зовнішнього вимикача(у комплект постачання не входить) згідно схеми підключення нижче.
Регулювання швидкості
Регулювання витрати повітря здійснюється з допомогою тиристорного регулятора РС-1-300 (поставляется отдельно). Регулювання відбувається плавно, шляхом повороту ручки.
Монтаж
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які купуються окремо. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Гарантія
Виробник встановлює гарантійний термін виробу тривалістю 24 місяці(2 роки) з дати продажу виробу за умови виконання користувачем правил транспортування, зберігання, монтажу і експлуатації виробу.
Приклад монтажу
