Витяжний канальний вентилятор Вентс ВЦН 150 використовується в системі вентиляції для видалення для видалення повітря температурою до 55°С. Максимальна продуктивність цієї моделі - 600 м3/год. Під'єднується до інших елементів вентиляції діаметром 150 мм. Встановлюється безпосередньо на вулиці, корпус і двигун вентилятори призначені для зовнішнього монтажу.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,43 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
100 |
Продуктивність, м3/год
|
600 |
Швидкість обертання, об/хв
|
2600 |
Рівень шуму на відстані 3 м, дБ(А)
|
58 |
| Максимальна температура переміщуваного повітря, C |
+55 |
| Вага, кг |
4,5 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
150 |
Габаритні розміри
| Розміри |
∅D |
B |
H |
L |
| мм |
149 |
300 |
400 |
138 |
Діаграми
Конструкція

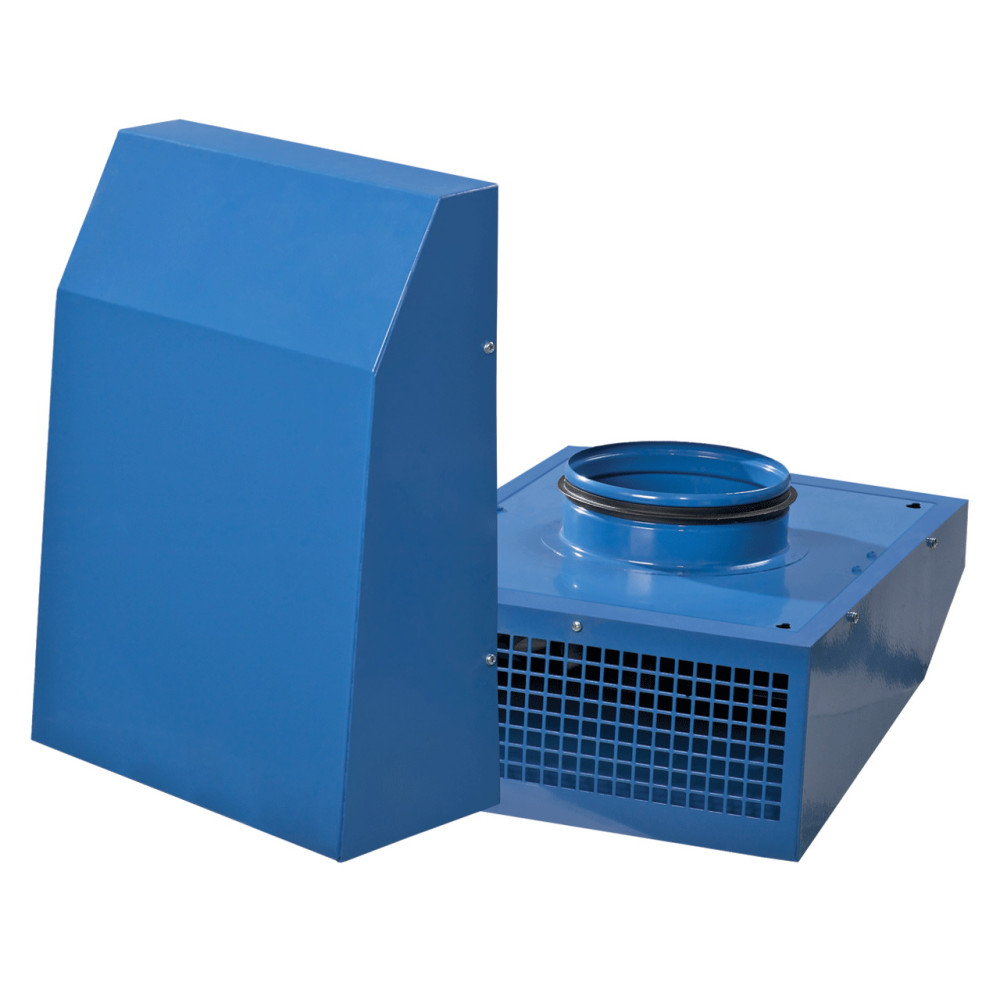

Корпус зі сталі з полімерним покриттям забезпечує захист двигуна від прямого попадання вологи при зовнішньому монтажі. Нижня частина вентилятора має захисну гратку від дрібних птахів і гризунів. Виведення повітря здійснюється вертикально вниз.
Двигун

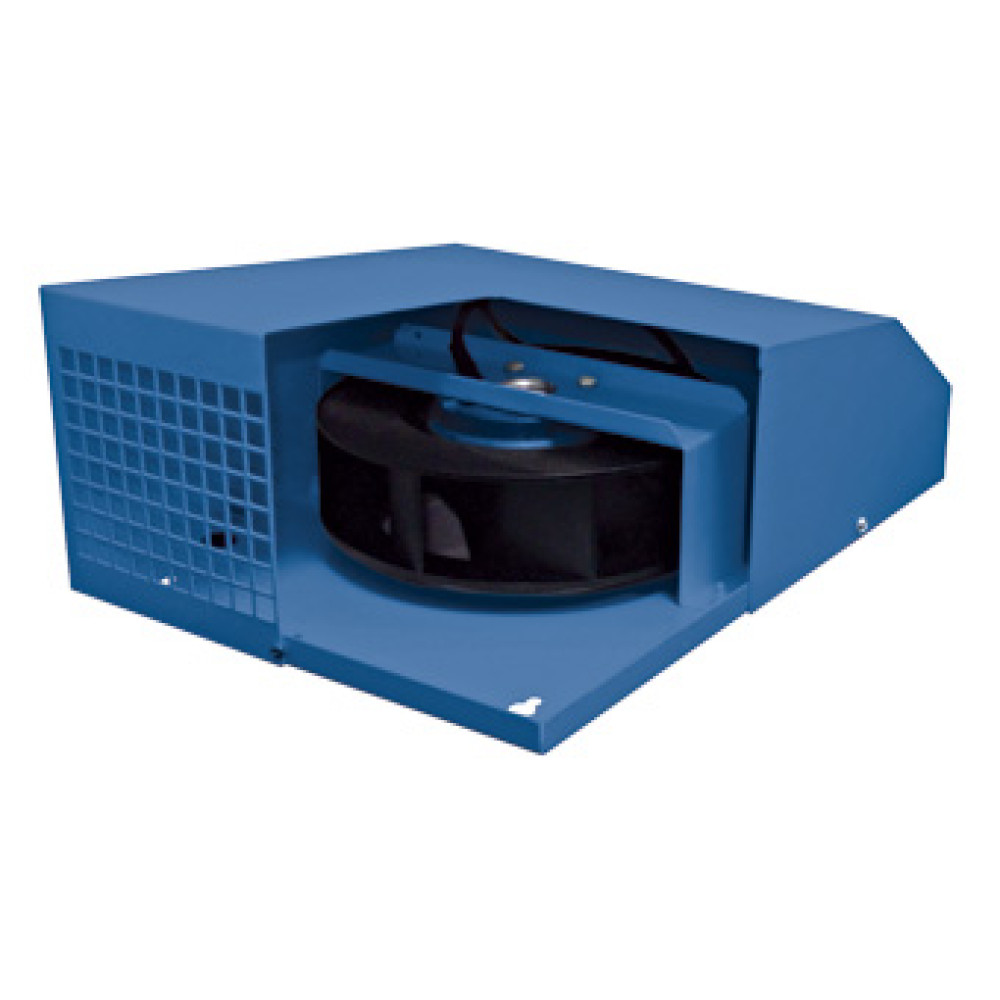

В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості(постачається окремо) РС- 1-300
Монтаж
Вентилятор канальний призначений для монтажу на зовнішній поверхні стіни і під'єднування до круглого повітроводу відповідного діаметру. Подання живлення на вентилятор здійснюється через зовнішні клеми. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною в паспорті виробу.
Приклад монтажу
Мал.1. Витяжна вентиляція в закладі бару
Мал.2. Витяжна вентиляція в туалеті.
Документація
Паспорт вентилятора
