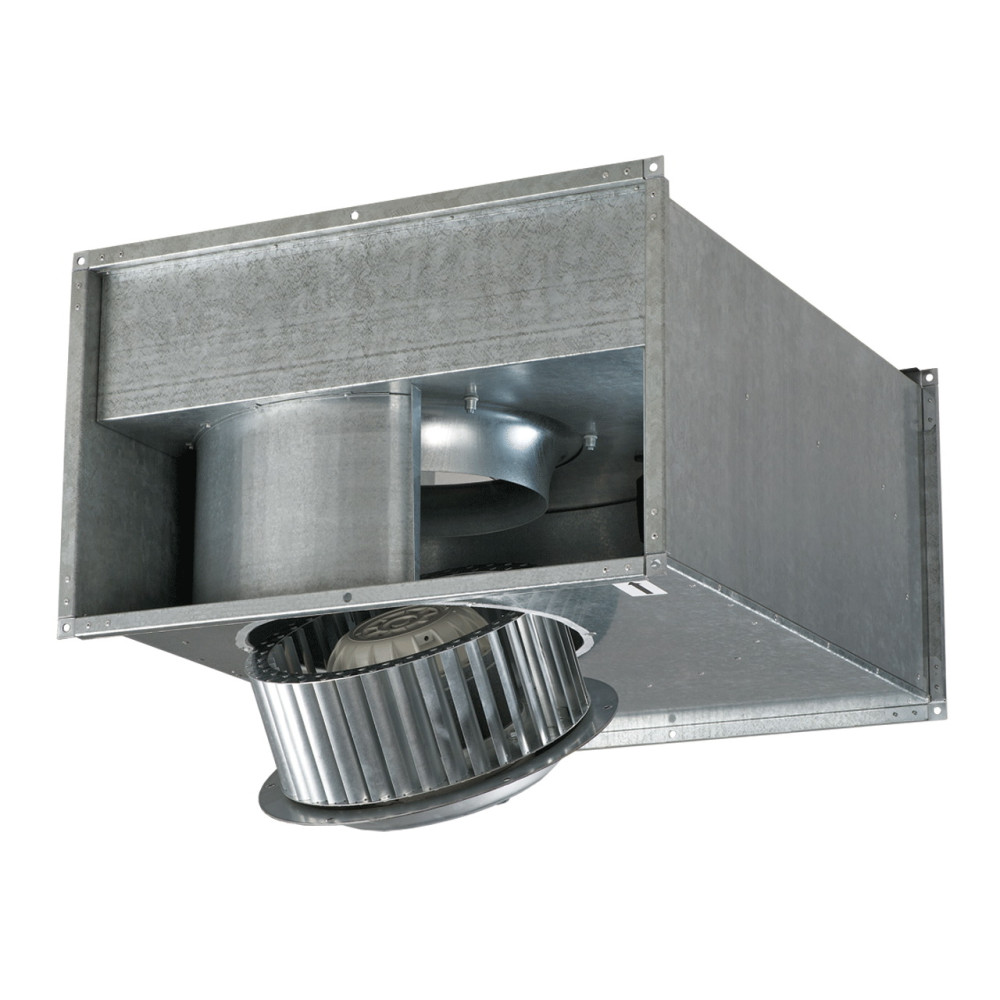

Вентилятор прямокутний канальний Вентс ВКПФ 4Е 600х300 є відцентровим вентилятором для використання в системах припливної або витяжної вентиляції. Температура переміщуваного повітря допускається від - 25°С до +50°С. Максимальна продуктивність вентилятора складає 2950 м3/год. Вентилятор обладнаний однофазним двигуном, можливе регулювання продуктивності вентилятора регулятором(замовляється окремо).
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
6.45 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
1240 |
Продуктивність, м3/год
|
2950 |
Швидкість обертання, об/хв
|
1210 |
Рівень шуму на відстані 3 м, дБ(А)
|
59 |
| Максимальна температура переміщуваного повітря, °С |
- 25...+50 |
| Вага, кг |
35 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
600х300 |
| Кількість полюсів |
4 |
Габаритні розміри
| Розміри |
B |
B1 |
B2 |
H |
H1 |
H2 |
H3 |
L |
| мм |
600 |
620 |
640 |
300 |
320 |
340 |
375 |
680 |
Діаграма
Конструкція
Корпус вентилятора Вентс ВКПФ 4Е 600х300 виготовлений із оцинкованої сталі.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості вентилятора
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформатора регулятора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулятор продуктивності вентилятора дає можливість періодичного зменшення витрати електроенергії і продовження терміну служби електродвигуна, зменшує рівень шуму від вентилятора в тих випадках, коли користувачеві не потрібно максимальна продуктивність. Особливо актуально застосовувати таке регулювання в припливних системах вентиляції в холодний період року. Для підігрівання меншої кількості припливного повітря потрібно менша кількість енергії для нагрівача. У теплий період року, коли підігрівання припливного повітря не потрібно, продуктивність вентилятора виставляється на максимальну потужність.
Монтаж
Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
