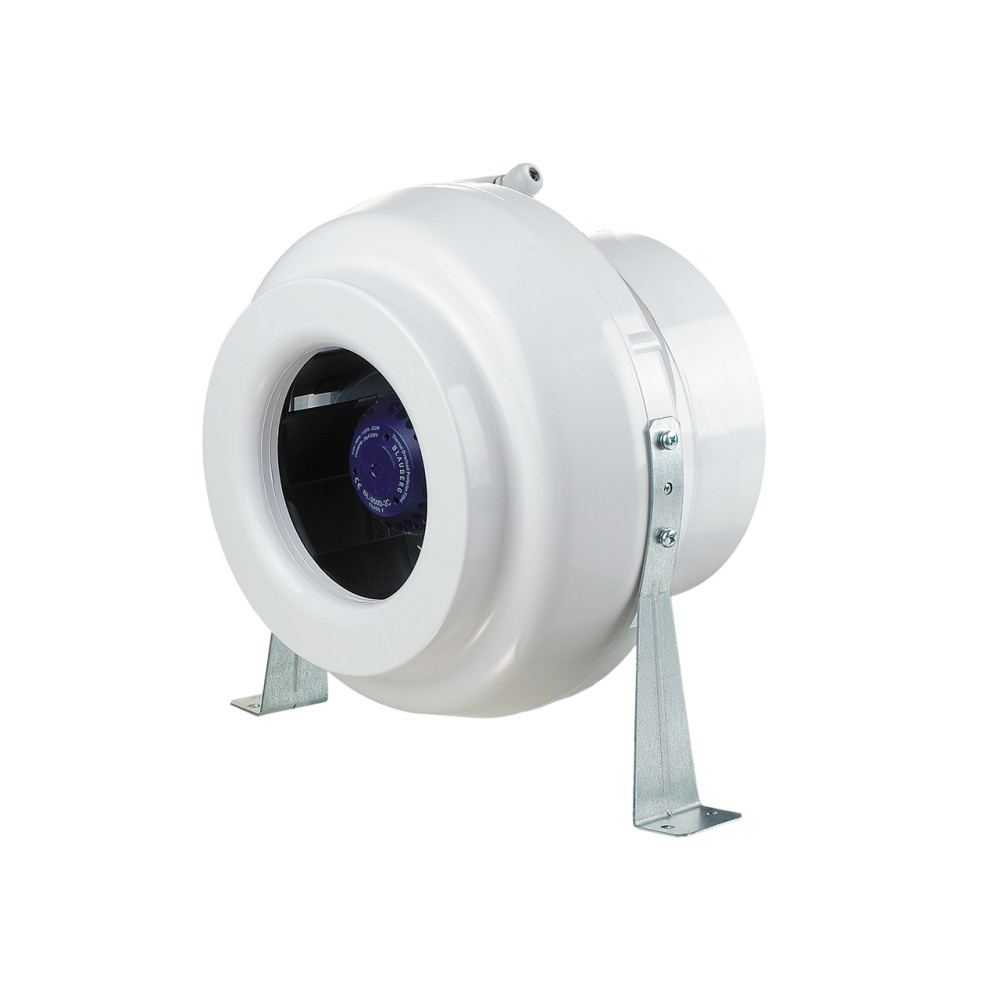

Канальний вентилятор Вентс ВК 250 Б є малошумним варіантом моделі ВК 250(47 дБА). Вентилятори використовуються в припливно-витяжних системах вентиляції житлових, комерційних і промислових приміщень. Сумісні з повітропроводами діаметром 250 мм.
Завдяки корпусу з високоякісного пластика, який, на відміну від металу, не схильний до корозії, вентилятор є відмінним вибором для установки у витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
Частота струму, Гц
|
50 |
Максимальна потужність, Вт
|
108 |
Продуктивність, м3/год
|
865 |
Струм, А
|
0,47 |
Швидкість обертання, об/хв
|
2560 |
Рівень шуму на відстані 3 м, дБ(А)
|
47 |
Максимальна температура переміщуваного повітря, C
|
- 25...+50 |
Вага, кг
|
4,3 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
250 |
Габаритні розміри
| Розміри |
∅D |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| мм |
250 |
340 |
354 |
265 |
30 |
30 |
40 |
Діаграма аеродинамічних характеристик
Конструкція
Корпус вентилятора виготовлений з високоякісного і високоміцного AБС-пластику. Герметична монтажна коробка. Для зручнішого підключення і використання, вентилятор канальний може оснащуватися шнуром живлення з штекером(ВК Р).
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКС).
Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна - IP X4.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися по декілька вентиляторів, за умови що сумарна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості(постачається окремо) РС- 1-300
Монтаж
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів(входять в комплект постачання)
Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Паспорт вентилятора
