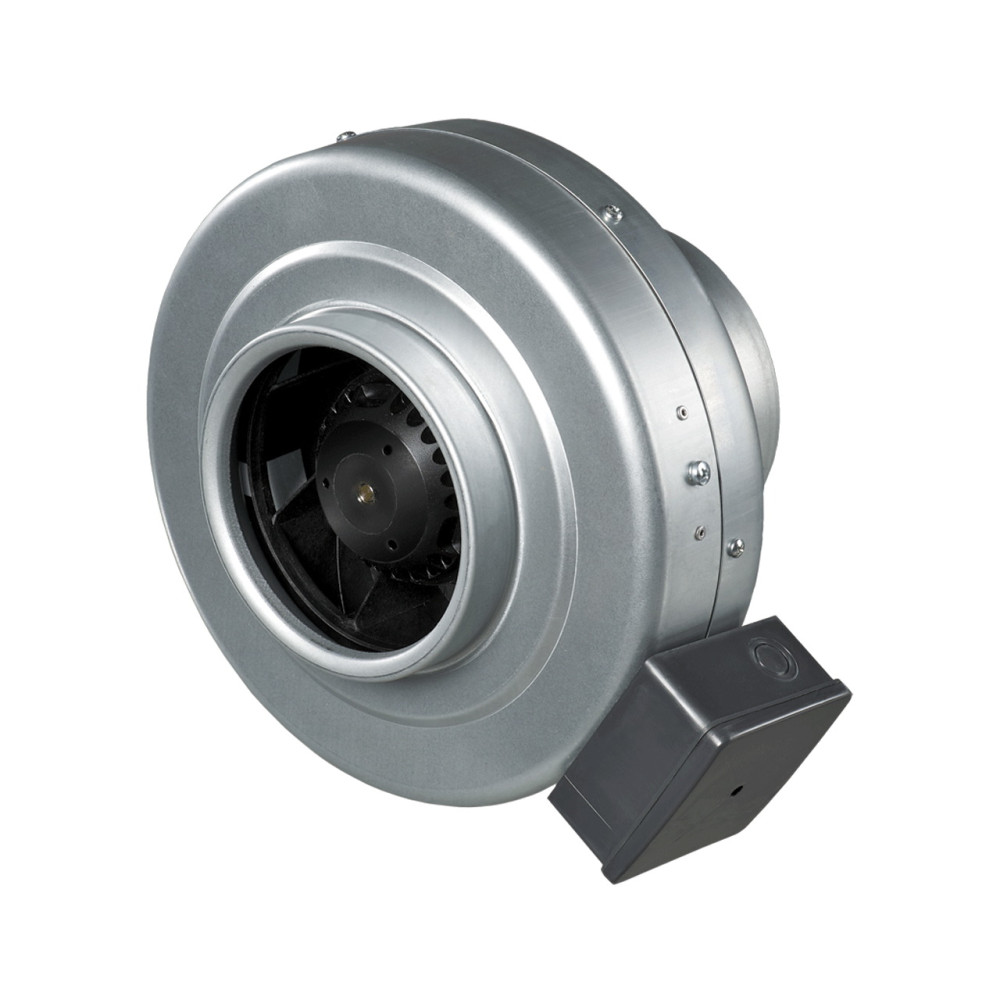

Канальний вентилятор Вентс ВКМц 250 Б призначений для використання в системах канальної припливної або витяжної вентиляції. Ця модель вентилятора виконана в малошумному виконанні.
Припливно-витяжні системи вентиляції приміщень різного призначення. Можлива установка вентиляторів на зовнішні стіни.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,59 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
134 |
Продуктивність, м3/год
|
980 |
Швидкість обертання, об/хв
|
2785 |
Рівень шуму на відстані 3 м, дБ(А)
|
51 |
| Максимальна температура переміщуваного повітря, С |
- 25....+50 |
| Вага, кг |
4,1 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
250 |
Габаритні розміри
| ∅D |
B1 |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| 249 |
380 |
332 |
340 |
213 |
25 |
29 |
40 |
Діаграми
Конструкція
Корпус вентилятора виготовлений з оцинкованої сталі. Для зручнішого підключення і використання вентилятор може оснащуватися шнуром живлення з штекером(ВКМц...Р).
Двигун
В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників
кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості(постачається окремо) РС-1-300
Монтаж

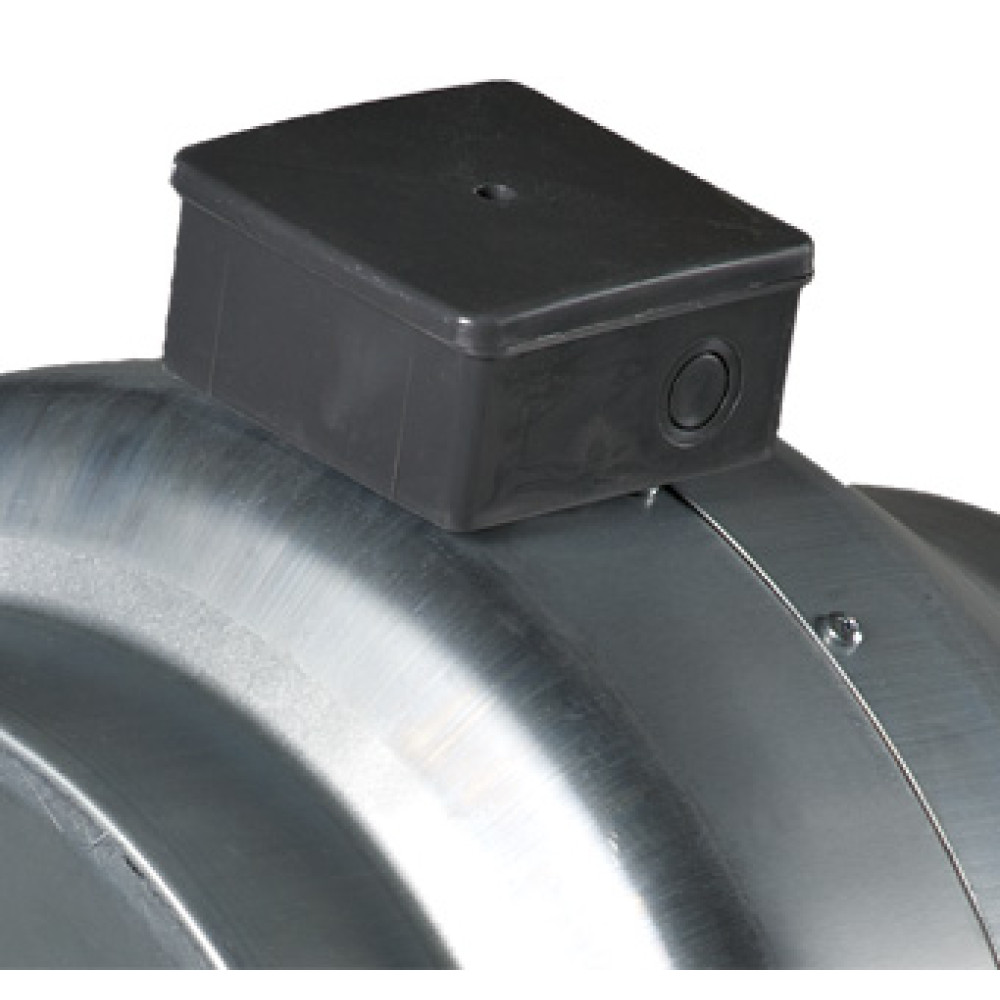

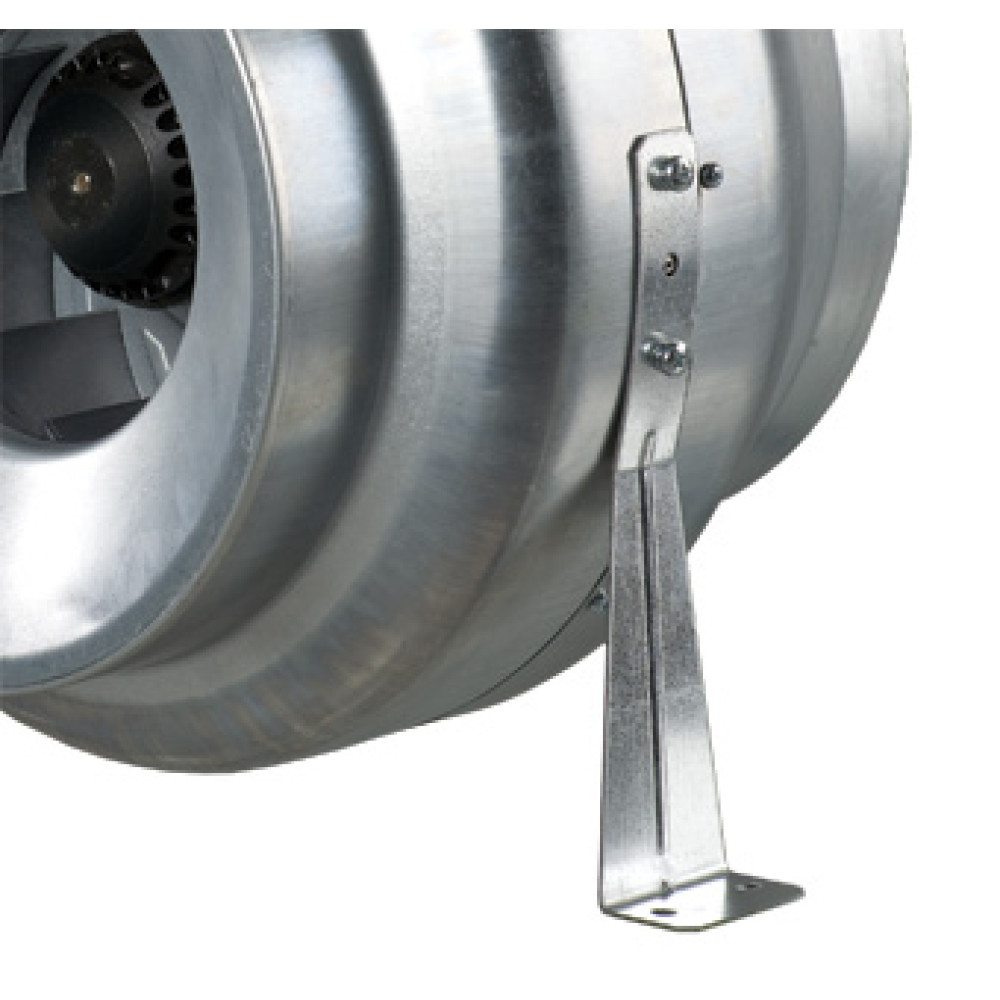

Вентилятор канальний можна встановлювати під будь-яким кутом щодо його осі.. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу вентилятора
