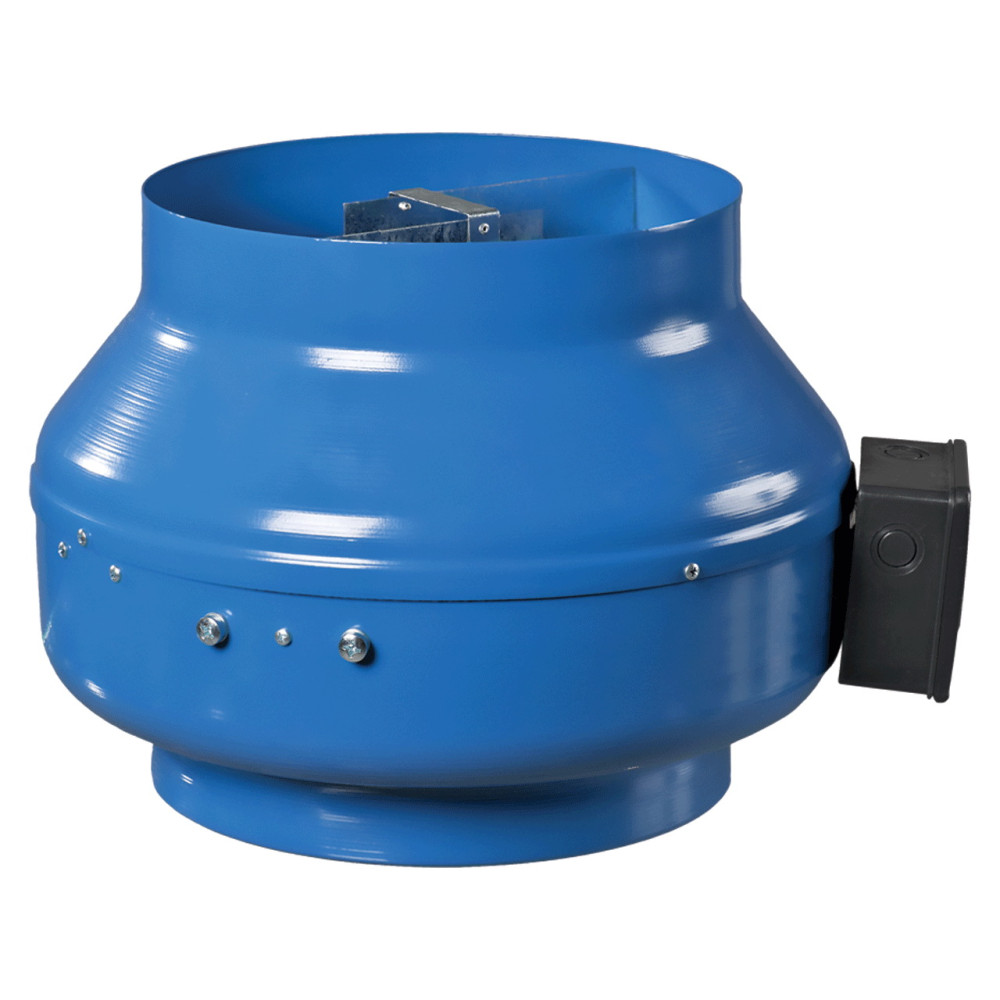

Канальний вентилятор Вентс ВКМ 160 призначений для використання в системах припливної або витяжної вентиляції з температурою переміщуваного повітря від - 25°С до +45°С. Вентилятор здатний забезпечити максимальну продуктивність 567 м3/год при вільному тиску. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,44 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
99 |
Продуктивність, м3/год
|
567 |
Швидкість обертання, об/хв
|
2770 |
Рівень шуму на відстані 3 м, дБ(А)
|
47 |
| Максимальна температура переміщуваного повітря, С |
- 25....+45 |
| Вага, кг |
5,0 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
160 |
Габаритні розміри
| Розміри |
∅D |
B1 |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| мм |
159 |
320 |
305 |
360 |
220 |
25 |
25 |
30 |
Діаграма
Конструкція
Корпус вентилятора виготовлений із сталі з полімерним покриттям.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками(ВКМС).
Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора РС-1-300(купується окремо)
Монтаж
Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Документація
Паспорт вентилятора (файл pdf, відкриється в новій вкладці)
