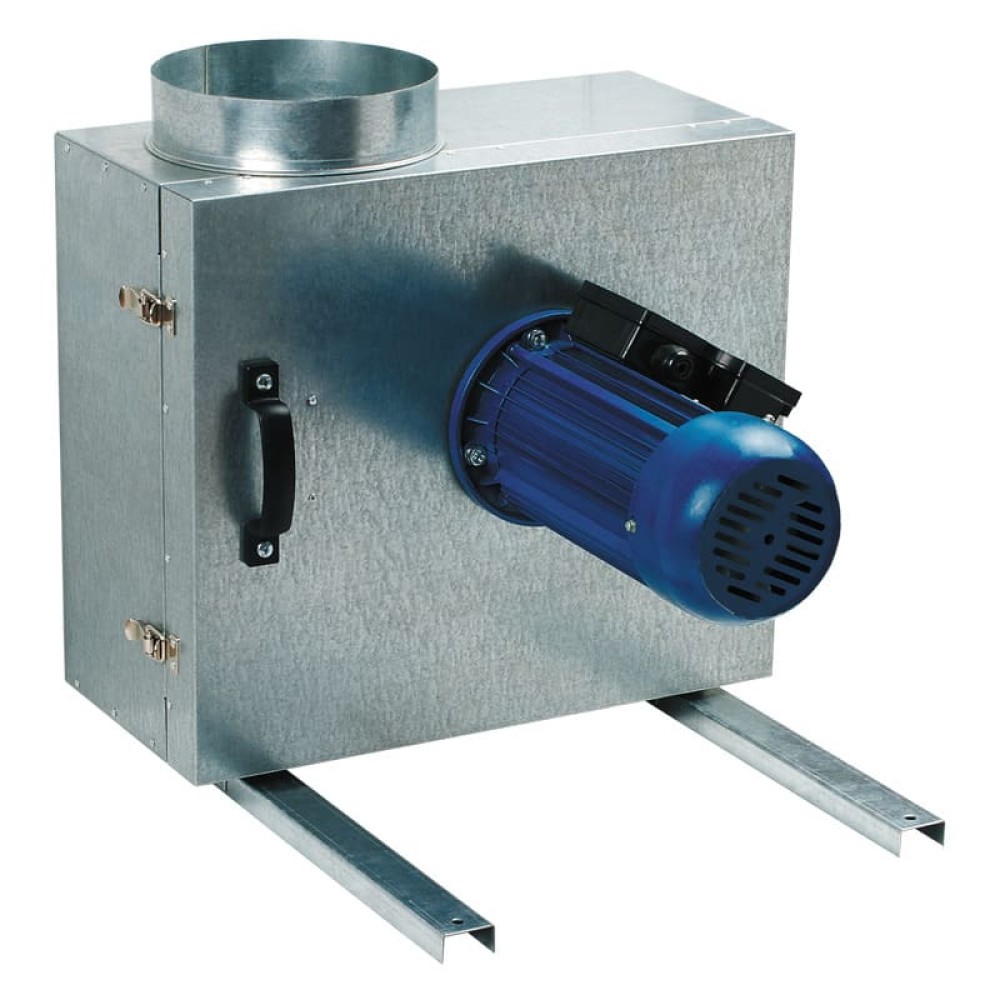

Кухонний вентилятор Вентс КСК 150 4Д призначений для видалення гарячого повітря, яке містить жир з витяжних систем вентиляції кухні ресторану, їдальні. У вентиляторі передбачена можливість зручного обслуговування - очищення двигуна і корпусу від жиру. Блок двигун-крильчатка, який відкидається на шарнірах, забезпечує легкий доступ у внутрішній простір вентилятора для швидкого і зручного чищення. Ця модель обладнана трифазним двигуном.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
380 |
| Струм, А |
0,6 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
180 |
Продуктивність, м3/год
|
730 |
Швидкість обертання, об/хв
|
1455 |
Рівень шуму на відстані 3 м, дБ(А)
|
41 |
| Максимальна температура переміщуваного повітря, °С |
- 20...+100 |
| Вага, кг |
17 |
Захист, клас
|
IP 54 |
Розмір патрубка, мм
|
150 |
Габаритні розміри
Діаграма
Конструкція

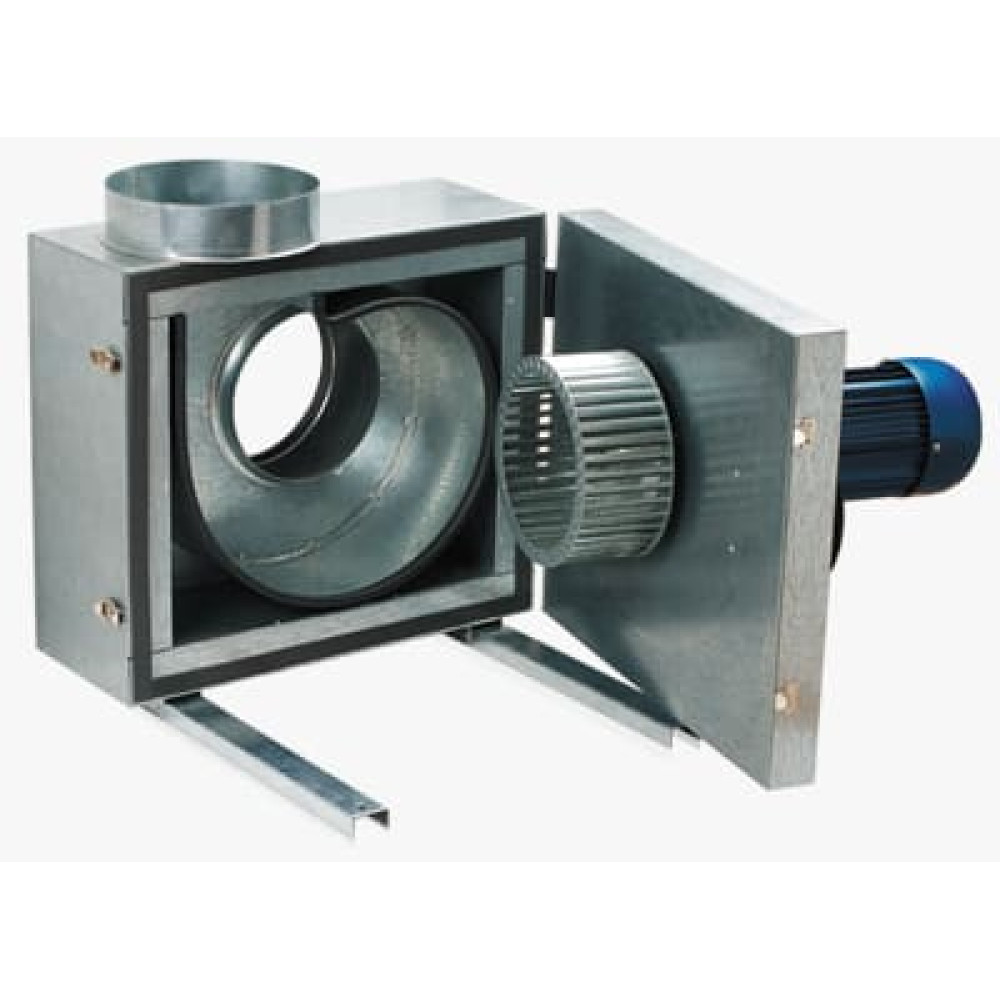

Для ізоляції від шуму і втрат тепла корпус вентилятора Вентс КСК 150 4Д виконаний з оцинкованої сталі з використання мінеральної вати завтовшки 50 мм. Для зручності сервісного обслуговування і миття вентилятора блок двигун-крильчатка відкидається на шарнірах.
Для герметичного з'єднання з повітроводами на фланцях вентилятора передбачено гумове ущільнення. Монтажна рама виконана з віброгасниками.
Двигун
У вентиляторі використовується однофазний(модель Е ) або трифазний двигун(модель Д) з короткозамкнутим ротором і сталева високопродуктивна відцентрова крильчатка з вперед загнутими лопатками. Двигун не вимагає обслуговування і оснащений вбудованими термоконтактами з виводами для підключення до зовнішнього пристрою захисту від перегрівання. Клас обмотки ізоляції двигуна F. Тип захисту IP 54.
Регулювання швидкості
Дозволяється використати плавне або ступінчасте регулювання продуктивності вентилятора. Для цього необхідно використати частотний регулятор або автотрансформатор. Допускається до одного регулюючого пристрою підключати декілька вентиляторів, за умови що загальна споживана потужність і робочий струм не перевищуватимуть номінальні параметри регулятора. Регулятори швидкості замовляються окремо.
Монтаж
Вентилятор кухонний призначений для з'єднання з круглими повітроводами. Кріплення вентилятора на стіну здійснюється за допомогою кронштейнів. Підключення до електричної мережі здійснюється за допомогою клемної коробки, встановленої на електродвигуні. Довжину електричного кабелю необхідно вибирати із запасом, з урахуванням відкидання блоку двигун крильчатка. Перед і за вентилятором рекомендується встановити гнучкі вставки. Під час установки вентилятора необхідно забезпечити пряму ділянку повітроводу завдовжки не менше одного діаметру повітроводу з боку входу і не менше трьох діаметрів з боку виходу повітря.
Документація
(файл pdf, відкриється в новій вкладці)
Гарантія
Виробник гарантує нормальну роботу вентилятора в течію 24 місяців з дня продажу.
