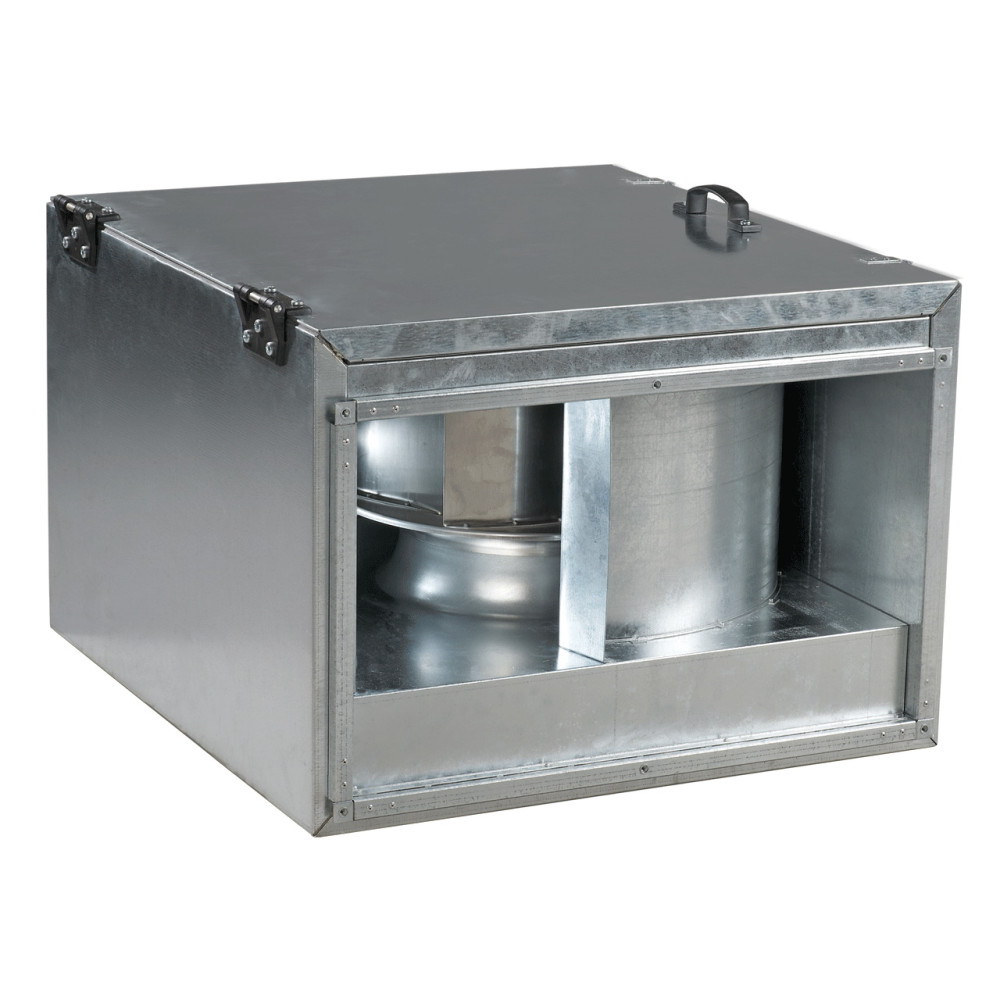

Канальний прямокутний вентилятор Вентс ВКПІ 4Е 600х300 є однофазним відцентровим вентилятором з перерізом каналу 600х300 мм. Максимальна продуктивність цієї моделі 2470 м3/год. У вентиляторі використовується шумоізоляція мінеральною ватою 50 мм Такі вентилятори доцільно застосовувати для вентиляції приміщень з високими вимогами до рівня шуму. Також рекомендується передбачити додаткові заходи для шумозаглушування - використання шумоглушників до вентилятора і після, монтаж шумоглушників безпосередньо в стіни та ін.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
0,9 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
220 |
Продуктивність, м3/год
|
2470 |
Швидкість обертання, об/хв
|
1400 |
Рівень шуму на відстані 3 м, дБ(А)
|
47 |
| Максимальна температура переміщуваного повітря, °С |
- 25...+45 |
| Вага, кг |
52.5 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
600х300 |
Габаритні розміри
| Розміри |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
L |
| мм |
600 |
620 |
640 |
700 |
300 |
320 |
340 |
460 |
680 |
Діаграма
Конструкція
Корпус вентилятора Вентс ВКПІ 4Е 600х300 виготовлений з оцинкованої сталі. Моделі ВКПІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.
Двигун
Використовуються 2-х і 4-х полюсні асинхронні двигуни із зовнішнім ротором, які мають робоче колесо з назад загнутими лопатками, виготовлене з оцинкованої сталі. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх пристроїв захисту(залежить від моделі, див. схеми підключення).
Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформаторного регулятора. Вентилятори можуть підключатися відразу по декілька одиниць до одного регулюючого пристрою, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Монтаж
Вентилятор канальний прямокутний монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрями потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.
