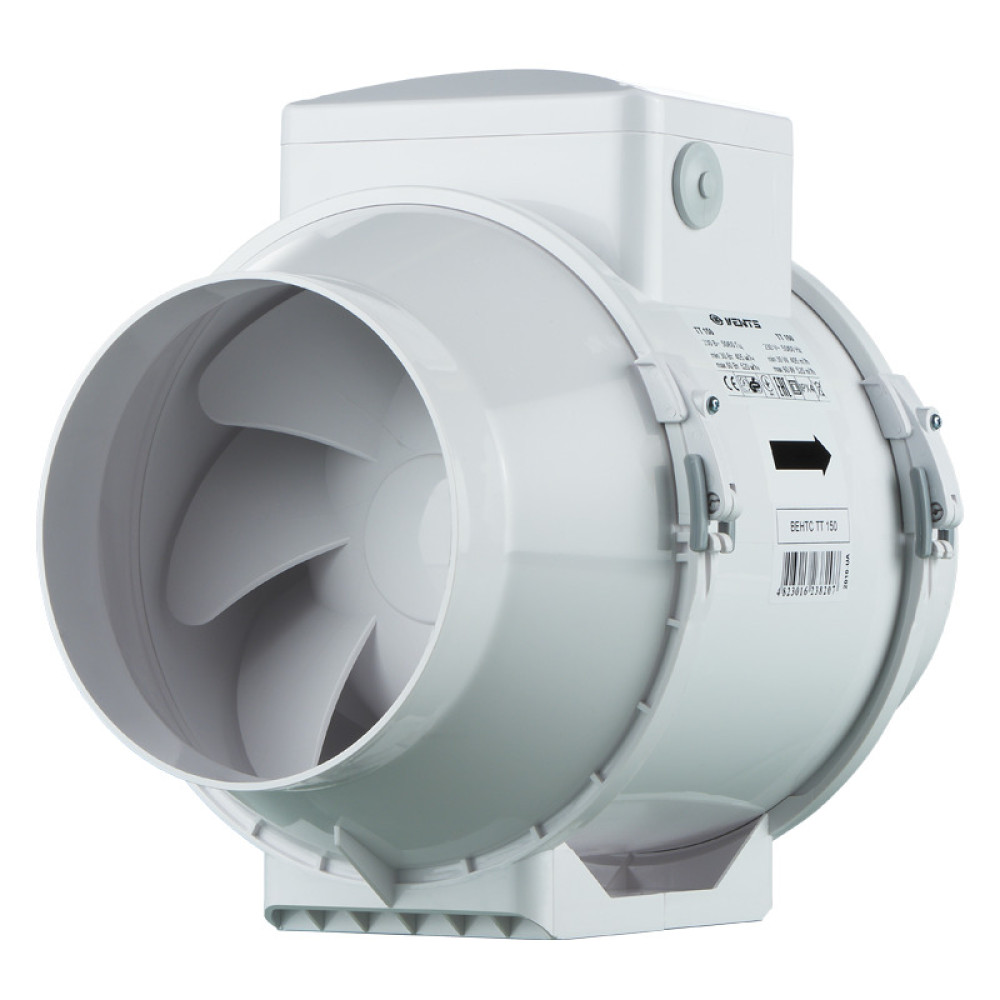

Канальний вентилятор Вентс ТТ 150 Т

Канальний вентилятор Вентс ТТ 150 Т в пластиковому корпусі обладнаний вбудованим таймером затримки відключення вентилятора в діапазоні від 2 до 30 хвилин після відключення подання напруги.

Вентилятори Вентс ТТ об'єднують в собі широкі можливості та високі характеристики осьових і відцентрових вентиляторів. Використовується в припливно-витяжних системах вентиляція, яка вимагає високого тиску, потужного повітряного потоку і низького рівня шуму. Сумісні з повітропроводами діаметром 150 мм.

Вентилятори канальні є відмінним вибором для установки у витяжні системи приміщень з підвищеною вологістю(санвузли, кухні), а так само для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів і так далі. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

Технічні характеристики вентилятора

Габаритні розміри

Діаграма аеродинамічних характеристик

Конструкція

Корпус вентилятора виготовляється з високоякісних і високоміцних матеріалів: AБС-пластику(модель 100-200) і поліпропілену зниженої горючості(модель 250-315). Блок двигуна з крильчаткою і клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на клямках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок і інструментів. Така конструкція гранично спрощує обслуговування вентилятора.

Усі моделі можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин. Для зручнішого підключення і використання, вентилятор може оснащуватися шнуром живлення з штекером.

Двигун

Однофазний двигун на підшипниках кочення має дві швидкості. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна - IPX4.

Монтаж

Вентилятори можуть встановлюватися на початку, середині і кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. У одній системі можлива установка декількох вентиляторів паралельно(для збільшення продуктивності) або послідовно(для збільшення робочого тиску).

Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній колодці. Для зручності монтажу і підключення монтажна коробка встановлюється у будь-якому положенні.

Практичне керівництво по підключенню вентилятора до електромережі

Приклад монтажу вентилятора

Приклад 1: Установка вентилятора у витяжній системі ванної кімнати

Приклад 2: Установка вентилятора у складі витяжної системи офісного приміщення

Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

Паспорт
