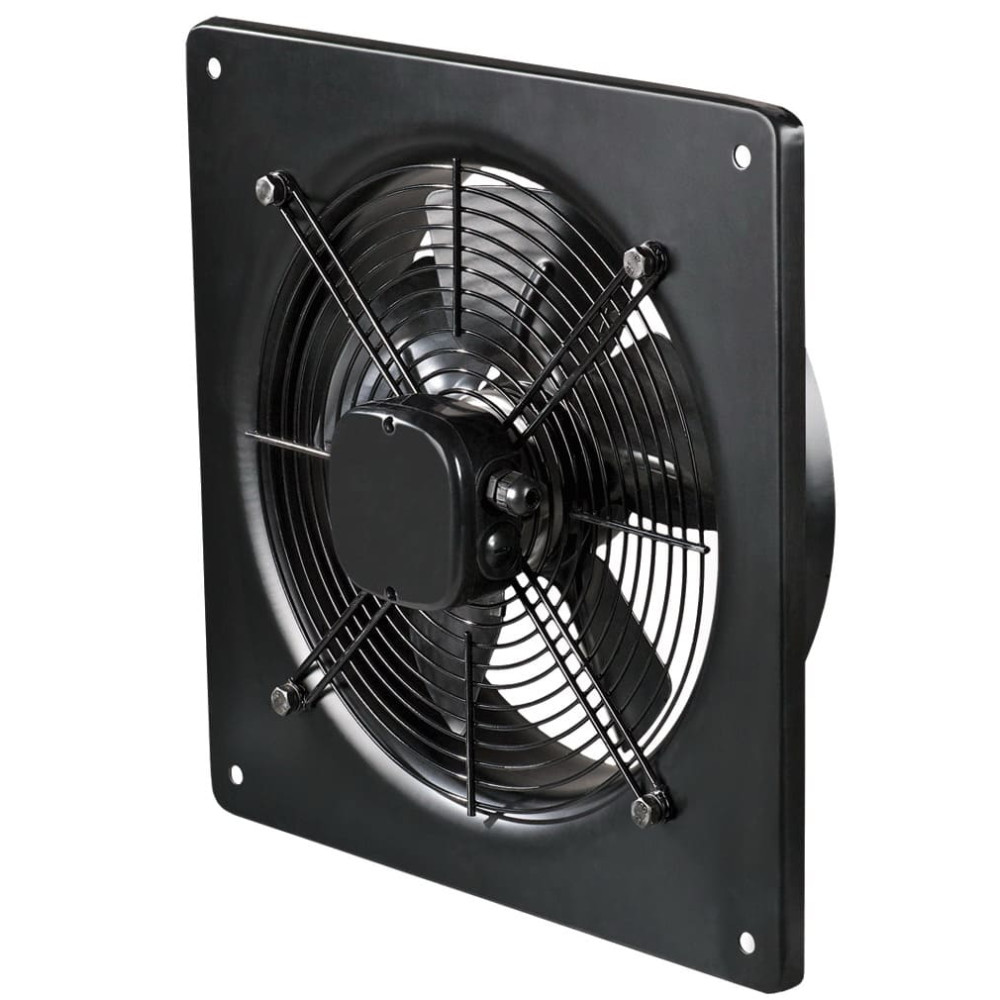

Осьовий вентилятор Вентс ОВ 6Д 800 призначений для витяжної або припливної вентиляції приміщень без використання повітроводів. Вентилятор обладнаний монтажною квадратною пластиною 970 х 970 мм. Здатний переміщати повітря з температурою в діапазоні від -30°С до +60°С і максимальною продуктивністю 25000 м3/год. Використовується трифазний шестиполюсний двигун. Монтаж вентилятора здійснюється в отвір стіни діаметром мінімум 800 мм.
| Параметр | Величина |
| Напруга, В |
400 |
| Струм, А | 3,7 |
| Частота струму, Гц | 50 |
| Споживана потужність, Вт |
1850 |
| Продуктивність, м3/год |
25000 |
| Швидкість обертання, об/хв |
915 |
| Рівень шуму на відстані 3 м, дБ(А) |
67 |
| Максимальна температура переміщуваного повітря, °С | - 30...+60 |
| Вага, кг | 44 |
| Захист, клас |
IP24 |
| Розмір патрубка, мм |
800 |
| Розміри | D | B | B1 | d | L |
| мм | 800 | 970 | 910 | 13 | 350 |
Корпус і крильчатка виготовлені із сталі з полімерним покриттям. Клемна коробка має шнур для виносного підключення.
Використовується шестиполюсний асинхронний двигун в трифазному виконанні із зовнішнім ротором і оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації (до 40 000 годин). Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості може здійснюватися за допомогою ступінчастого трансформатора або частотного перетворювача(отримуються окремо).
Промисловий вентилятор встановлюється на поверхню стіни за допомогою квадратної приєднувальної пластини. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Якщо вентилятор використовуватиметься з можливим попаданням води всередину, то необхідно передбачити установку над ним захисного козирка.
Виконайте отвір в стіні діаметром не менше 800 мм
Прикладіть вентилятор, розмітьте отвори на стіні. Заздалегідь переконайтесь, що напрям руху повітря на вентиляторі(відмічено стрілкою на патрубку) співпадає з необхідним.
Прикріпіть вентилятор до стіни. Внутрішній простір між патрубком і стіною, монтажною пластиною і стіною рекомендується герметизувати за допомогою герметика.
Зніміть кришку на клемній коробці.
Зробіть підключення вентилятора згідно схеми підключення, вказаної в паспорті. Вентилятор необхідно заземлити.
У цьому прикладі здійснюється витяжна вентиляція з приміщення водопідготовки, де необхідно забезпечити необхідний повітрообмін.
Завод-виготівник встановлює гарантійний термін експлуатації впродовж 24 місяців(2 роки) з моменту продажу вентилятора, за умови дотримання користувачем правил монтажу, експлуатації, зберігання, транспортування.
