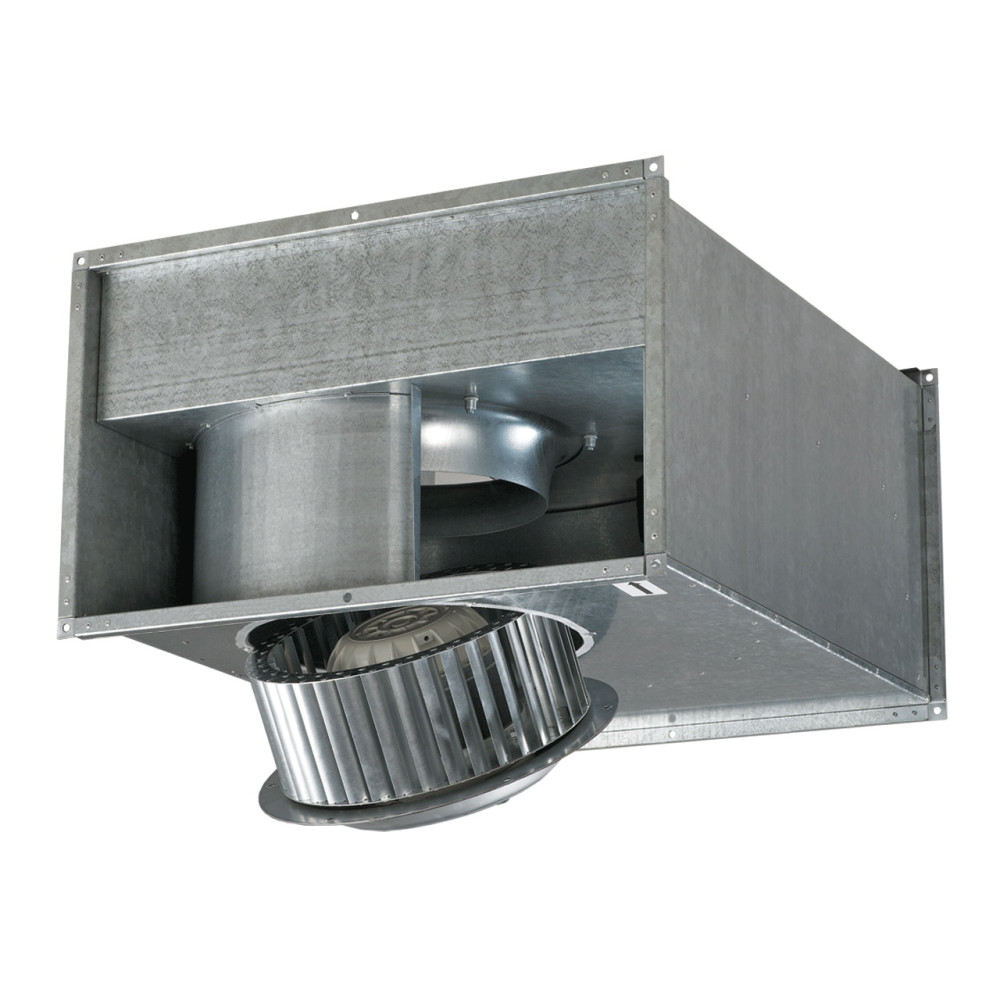

Вентилятор для прямокутних повітроводів Вентс ВКПФ 6Е 600х350 призначений для використання в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від - 25°С до +40°С. Максимальна продуктивність цієї моделі складає 2755 м3/год. Ця модель вентилятора обладнана однофазним двигуном можливе регулювання продуктивності вентилятора регулятором(замовляється окремо).
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
| Струм, А |
3,6 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
720 |
Продуктивність, м3/год
|
2755 |
Швидкість обертання, об/хв
|
820 |
Рівень шуму на відстані 3 м, дБ(А)
|
51 |
| Максимальна температура переміщуваного повітря, °С |
- 20...+40 |
| Вага, кг |
49.5 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
600х350 |
| Кількість полюсів |
6 |
Габаритні розміри
| Розміри |
B |
B1 |
B2 |
H |
H1 |
H2 |
H3 |
L |
| мм |
600 |
620 |
640 |
350 |
370 |
390 |
425 |
735 |
Діаграма
Конструкція
Корпус вентилятора Вентс ВКПФ 6Е 600х350 виготовлений з оцинкованої сталі.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформатора регулятора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулятор продуктивності вентилятора не лише дає можливість заощадити за рахунок зниження витрати електроенергії і продовження терміну служби електродвигуна, але і значно зменшує шум від вентилятора, коли не потрібна максимальна потужність. Особливо часто застосовується регулювання в припливних системах вентиляції в холодний період року, оскільки для підігрівання меншої кількості припливного повітря потрібно менше витрат енергії.
Монтаж
Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
Документація
(файл pdf, відкриється в новій вкладці)
