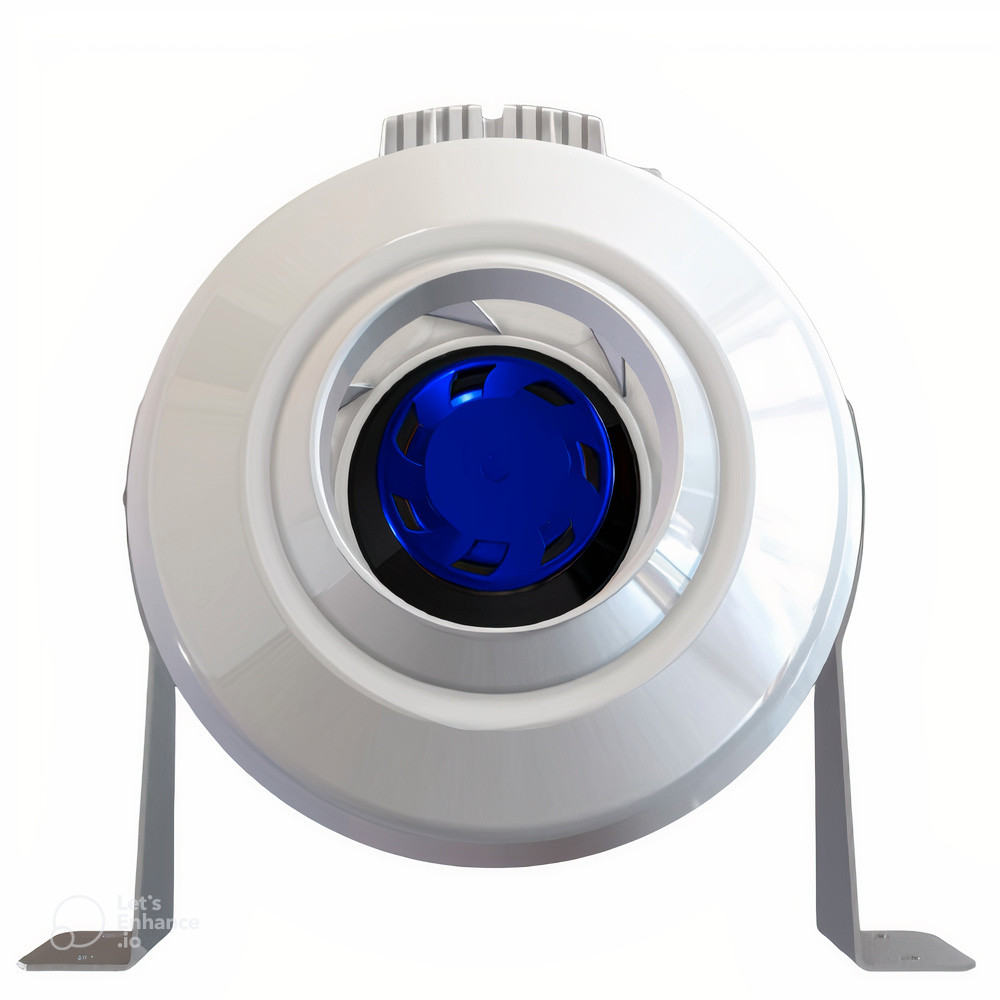

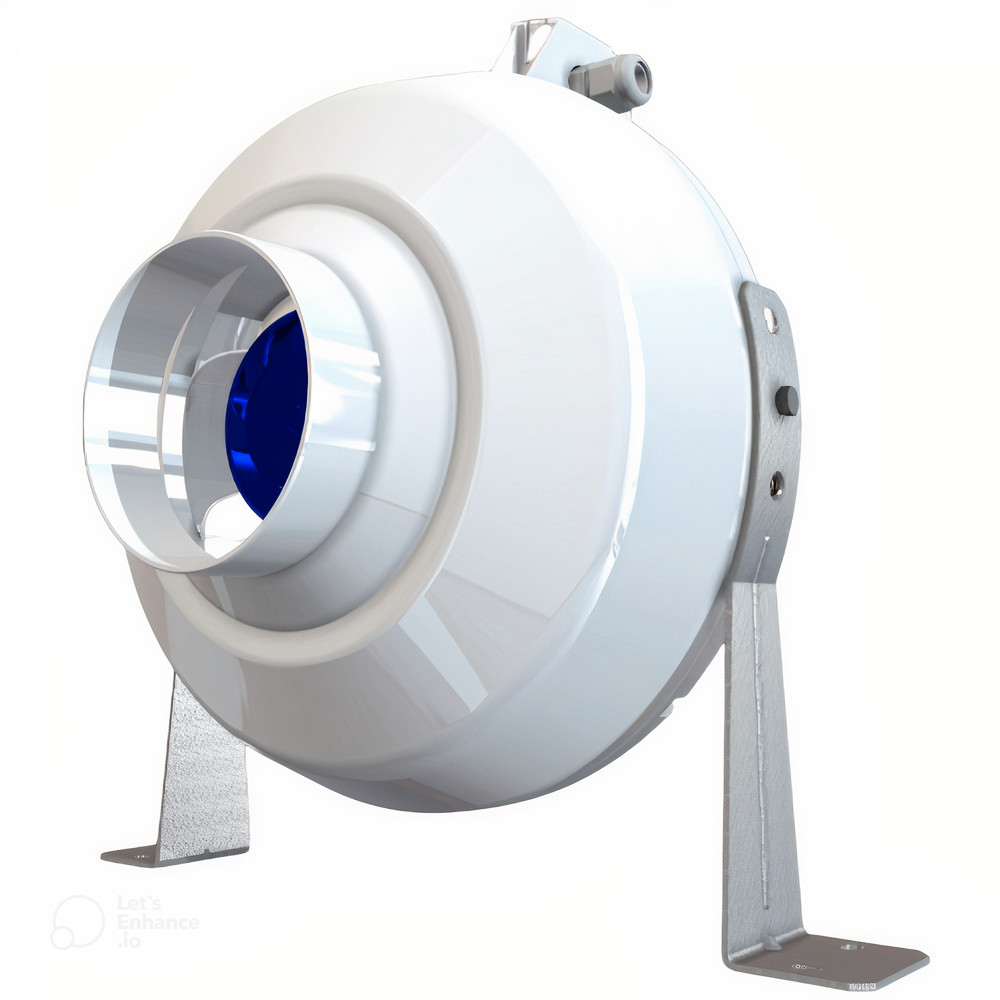

Канальний вентилятор Домовент ВК 150 призначений для використання в припливно-витяжних системах вентиляції різних типів приміщень, включаючи житлові, торгові, офісні та інші. Сумісний з повітроводами або іншими елементами вентиляції діаметром 150 мм. Може забезпечити продуктивність до 460 м³/год.
Завдяки своєму пластиковому корпусу високої якості, який не піддається корозії, ця модель є найкращим вибором для встановлення у витяжних системах вентиляції приміщень з підвищеною вологістю, таких як санвузли та кухні.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
230 |
Частота струму, Гц
|
50 |
Максимальна потужність, Вт
|
80 |
Продуктивність, м3/год
|
460 |
Струм, А
|
0,35 |
Швидкість обертання, об/хв
|
2725 |
Рівень шуму на відстані 3 м, дБ(А)
|
46 |
Максимальна температура переміщуваного повітря, C
|
- 25...+55 |
Вага, кг
|
2,6 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
150 |
Габаритні розміри
| Розміри |
∅D |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| мм |
150 |
300 |
310 |
286 |
30 |
30 |
30 |
Графік продуктивності та втрат тиску
Конструкція
Корпус виготовлений з високоякісного і високоміцного AБС-пластику. Підключення живлення відбувається через герметичну монтажну коробку на корпусі.
Двигун
Двигун однофазний із зовнішнім ротором. Облаштований вбудованим тепловим захистом з автоматичним перезапуском, а також підшипниками кочення, що забезпечують тривалий термін експлуатації (40 000 годин). Крім того, для забезпечення точних характеристик, безпечної роботи та низького рівня шуму, кожна турбіна проходить динамічне балансування. Клас захисту двигуна - IP X4.
Регулювання швидкості
Швидкість може бути плавно або ступінчасто регульована за допомогою тиристорного або автотрансформаторного регулятора. Кілька вентиляторів можуть бути підключені до одного регулюючого пристрою, якщо їх сумарна потужність та робочий струм не перевищують номінальні параметри регулятора.
Регулятори продуктивності купуються окремо.
Монтаж
Вентилятор канальний може бути встановлений як на стелі, так і на стіні, горизонтально або вертикально. При вертикальному монтажі необхідно встановити зверху захисну парасольку, щоб захистити його від попадання води зверху. У будь-якому випадку підключення повітроводу необхідно здійснювати з обох боків, причому довжина повітроводу повинна бути не менше 1 метра.
Електричне підключення та установка повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
Приклад монтажу
