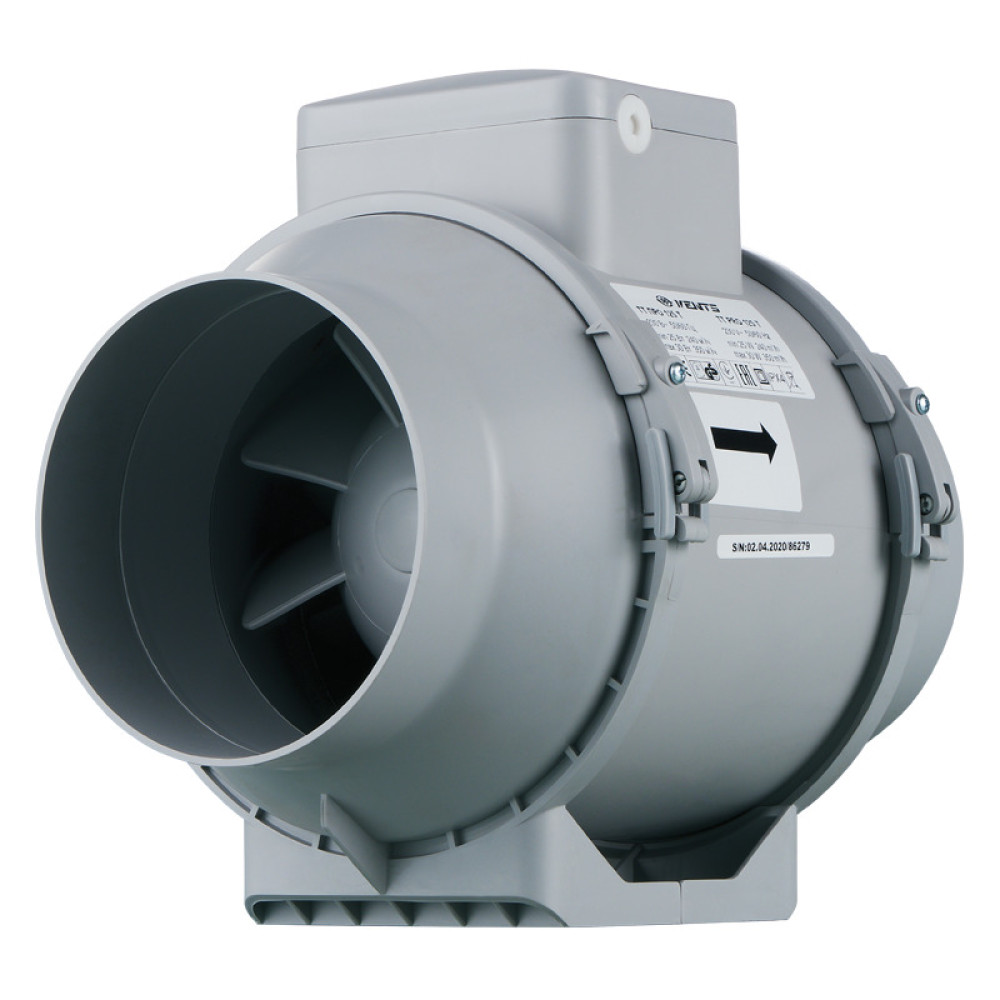

Канальний вентилятор Вентс ТТ ПРО 125 ЕС є круглим вентилятором в поліпропіленовому корпусі. Вентилятор застосовується для переміщення повітря з максимальною продуктивністю 450 м3/год та максимальною температурою до +55°С в припливно-витяжних системах вентиляції. Сумісні з повітропроводами або іншими елементами вентиляції діаметром 125 мм.
Пластиковий корпус не схильний до корозії, такі вентилятори канальні доцільно застосовувати для вентиляції приміщень з підвищеним рівнем вологості.
У цій серії встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. ЕС-двигуни дозволяють зменшити енергоспоживання, при цьому збільшується продуктивність устаткування і термін його безперебійної роботи. У таких вентиляторах можливе точне регулювання швидкості в діапазоні від 0 до 100 %, рівень шуму нижче за рахунок відсутності вібрації при роботі, вони нечутливі до коливань напруги. EC-вентилятори забезпечують зниження до 30 % витрати електричної енергії порівняно зі звичайними вентиляторами.
Технічні характеристики вентилятора
| Параметр |
Величина |
Напруга, В
|
230 |
Частота струму, Гц
|
50 |
Максимальна потужність, Вт
|
45 |
Продуктивність, м3/год
|
450 |
Струм, А
|
0,39 |
Швидкість обертів, хв-1
|
3036 |
Рівень шуму на відстані 3 м, дБ(А)
|
52 |
| Діапазон температур переміщуваного повітря, °С |
-25...+55 |
Вага, кг
|
2,15 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
125 |
Габаритні розміри
| Розміри |
∅D |
B |
H |
L |
| мм |
123 |
193 |
241 |
259 |
Діаграма аеродинамічних характеристик
Конструкція
Корпус вентилятора виготовлений з високоякісного і високоміцного поліпропілену зниженої горючості. Герметична монтажна коробка. Знімний центральний блок із двигуном, крильчаткою і клемною коробкою кріпиться до патрубків за допомогою спеціальних хомутів на защіпках. Це робить обслуговування вентилятора максимально простим та зручним.
Двигун
Вентилятор канальний обладнаний високоефективним ЕС мотором постійного струму. Ці мотори є найбільш передовим рішенням для енергозбереження. Витрати на експлуатацію в середньому на 30% нижче в порівнянні із звичайними двигунами, при цьому зберігається високі показники витрати повітря та тиску вентилятора.
Двигун забезпечений підшипниками кочення з терміном служби 40000 годин.
Як управляти
Управління вентилятором здійснюється за допомогою керівного сигналу 0-10 В. При зміні значення цього чинника вентилятор змінює швидкість обертання та продуктивність.
Тобто для включення і управління такого вентилятора потрібний:
- зовнішній регулятор швидкості або контроллер з аналоговим виходом 0-10 В.
Регулятор може:
- включати вентилятори
- вимикати вентилятор
- плавно регулювати продуктивність вентилятора
Регулятор Вентс Р-1/010 поставляється окремо.
Управління за допомогою ПК*
Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
*програмне забезпечення і контроллер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями за допомогою будь-якого стороннього ПЗ і контроллерів для автоматизації систем вентиляції.
Монтаж
Вентилятор встановлюється в приміщенні з температурою навколишнього повітря не менше +1°С і не більше +40°С.
Допускається горизонтальний або вертикальний монтаж до поверхні стіни, стелі або підлоги. Приєднання до стіни або стелі здійснюється за допомогою монтажної пластини на корпусі.
При монтажі необхідно залишити прямі ділянки повітропроводів перед та за патрубком вентилятора. На стороні всмоктування не менше 1 діаметру повітропроводу, з боку нагнітання повітря не менше 3 діаметрів.
Електричне підключення і установка повинні виконуватися згідно з рекомендаціями, які знаходяться в паспорті.
Паспорт вентилятора
(інструкція у форматі pdf, відкриється в новій вкладці)
