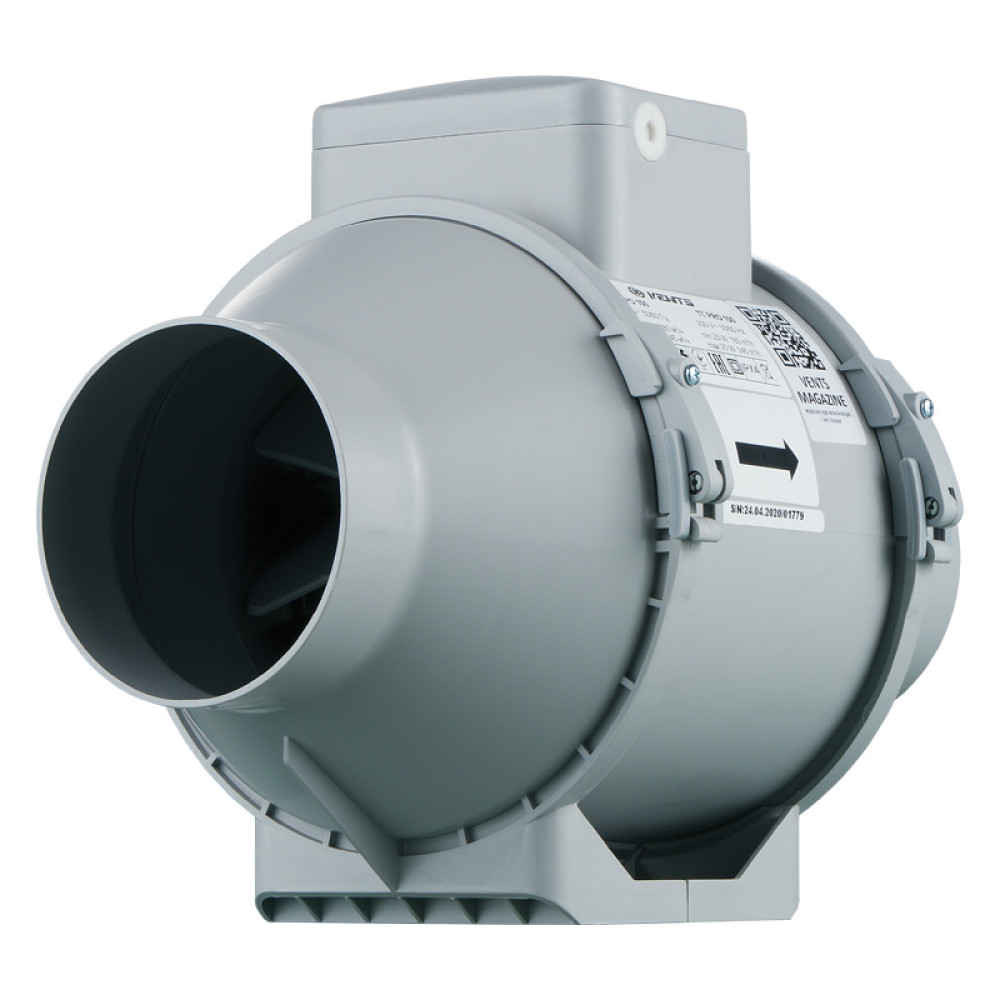

Канальний вентилятор Вентс ТТ ПРО 100 використовується для припливної або витяжної вентиляції приміщень різного призначення. Встановлюється в закритих приміщеннях, здатний переміщати повітря з максимальною продуктивністю 245 м3/год і температурою до +60°С. Корпус виготовлений з пластика зниженої горючості. Оснащений двошвидкісним однофазним електродвигуном. При необхідності продуктивність можна регулювати ступінчасто або плавно. З'єднуються з повітропроводами або іншими елементами вентиляції з діаметром 100 мм.
Вентилятори підходять для вентиляції ванної, душової та інших вологих приміщень, оскільки корпус і крильчатка не схильні до корозії.
Технічні характеристики
|
Параметр
|
Величина |
| min |
max |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Споживана потужність, Вт
|
23 |
25 |
Продуктивність, м3/год
|
180 |
245 |
Струм, А
|
0,10 |
0,11 |
Швидкість обертання, об/хв
|
2050 |
2620 |
Рівень шуму на відстані 3 м, дБ(А)
|
27 |
32 |
| Максимальна температура переміщуваного повітря, С |
60 |
Вага, кг
|
1,75 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
100 |
Габаритні розміри
| Розміри |
∅D |
В |
Н |
L |
| мм |
97 |
195,8 |
226 |
302,5 |
Діаграма аеродинамічних характеристик
Конструкція
Корпус вентилятора виготовляється з пластика зниженої горючості. Блок двигуна з крильчаткою і клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на клямках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок і інструментів. Така конструкція спрощує обслуговування вентилятора та його монтаж.
Усі моделі можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.
Двигун
Використовується однофазний двигун на підшипниках кочення. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна - IPX4.
Регулювання швидкості
Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей(купується окремо). При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-300, підключивши його до клеми максимальної швидкості двигуна.
Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.
Монтаж
Вентилятор канальний може кріпитися до стіни, стелі або на підлозі. Монтаж здійснюється за допомогою монтажної пластини на корпусі вентилятора. Для зменшення навантаження на вентилятор бажано з боку всмоктування вентилятора залишити пряму ділянку повітропроводу завдовжки не менше 1 метра.
Гарантія
Виробник гарантує нормальну роботу виробу на протязі 24 місяців(2 роки) з моменту продажу виробу за умови дотримання правил транспортування, зберігання, монтажу і експлуатації.
