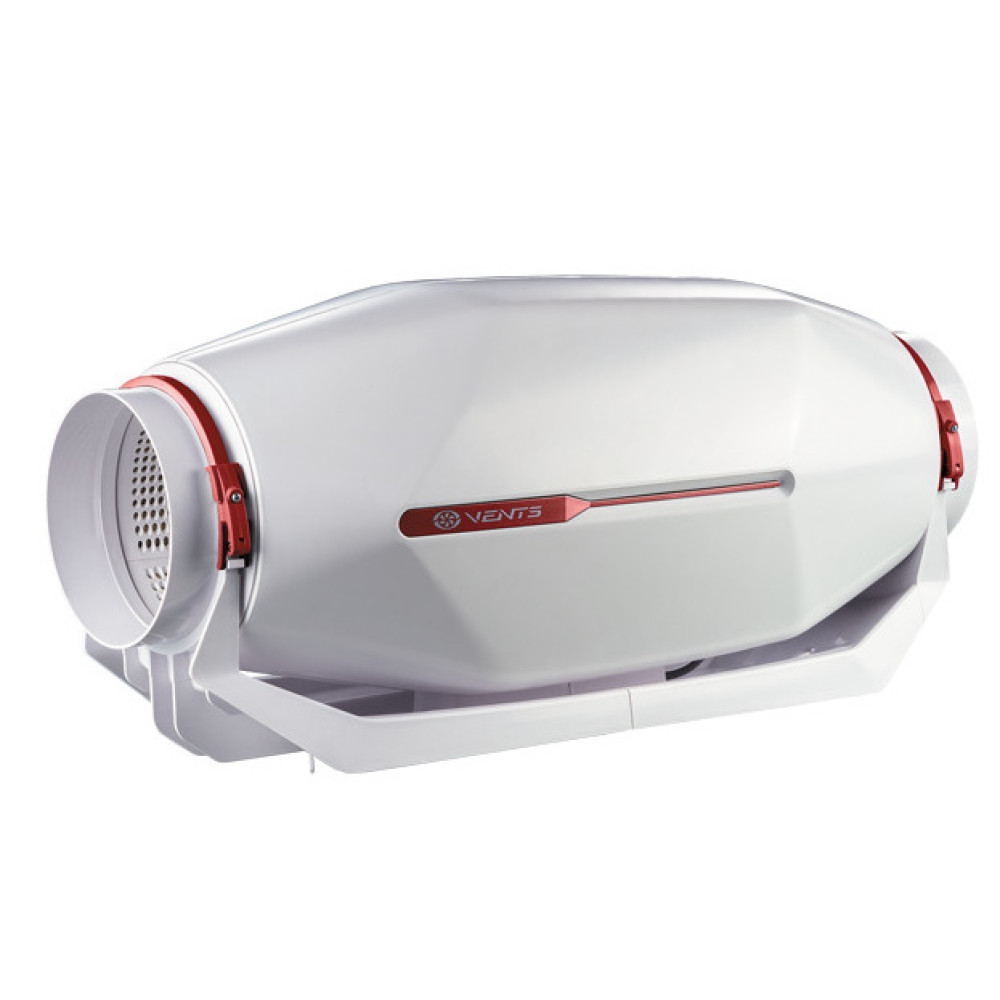

Канальний вентилятор Вентс Стрім 100/125 призначений для вентиляції закритих приміщень різного призначення, виконуючи функції припливного або витяжного вентиляційного пристрою. Він може переміщувати повітря з максимальною продуктивністю 220 м3/год (або 320 м3/год для каналу діаметром 125 мм) за температури до +55°C.
Корпус вентилятора виготовлений із пластику, а внутрішній простір утеплено мінеральною ватою товщиною 50 мм. Він оснащений однофазним тришвидкісним електродвигуном, який можна регулювати крок за кроком або плавно для досягнення необхідної продуктивності вентиляції. Підключається до вентиляційних каналів або інших вентиляційних елементів діаметром 100 мм або 125 мм.
Він підходить для приміщень з високими вимогами до шуму, оскільки рівень шуму на мінімальній швидкості не перевищує 19 дБА.
Технічні характеристики
Патрубок 100 мм
|
Параметр
|
Величина |
| min |
mid |
max |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Споживана потужність, Вт
|
28 |
31 |
32 |
Продуктивність, м3/год
|
114 |
147 |
220 |
Струм, А
|
0.13 |
0.14 |
0.15 |
Швидкість обертів, хв-1
|
1568 |
1952 |
2362 |
Рівень шуму на відстані 3 м, дБ(А)
|
19 |
23 |
27 |
| Максимальна температура переміщуваного повітря, С |
55 |
Вага, кг
|
5.05 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
100 |
Патрубок 125 мм
|
Параметр
|
Величина |
| min |
mid |
max |
Напруга, В
|
220 |
Частота струму, Гц
|
50 |
Споживана потужність, Вт
|
31 |
33 |
34 |
Продуктивність, м3/год
|
164 |
216 |
320 |
Струм, А
|
0,14 |
0,14 |
0,16 |
Швидкість обертів, хв-1
|
1552 |
1952 |
2356 |
Рівень шуму на відстані 3 м, дБ(А)
|
20 |
22 |
28 |
| Максимальна температура переміщуваного повітря, С |
55 |
Вага, кг
|
5,00 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
125 |
Габаритні розміри
Патрубок 100 мм
| Розміри |
∅D |
B |
L |
H |
| мм |
100 |
253 |
752 |
273 |
Патрубок 125 мм
| Розміри |
∅D |
B |
L |
H |
| мм |
125 |
253 |
679 |
273 |
Діаграма аеродинамічних характеристик
Модель з патрубком 100 мм
Модель з патрубком 125 мм
Конструкція
Корпус вентилятора виготовлений із пластику та заповнений мінеральною ватою, внутрішня частина корпусу перфорована для зниження рівня шуму.
Напруга підключається до герметичної клемної коробки на корпусі. До патрубків може бути підключені повітроводи 100 мм або 125 мм (за допомогою з’єднувача, йде в комплекті).
Двигун
Однофазний двигун є тришвидкісним і оснащений підшипниками кочення. Для захисту від перевантаження двигун вентилятора оснащений термозахистами та має клас захисту двигуна IPX4.
Регулювання швидкості
Мотором можна керувати за допомогою перемикача швидкості (продається окремо). Для плавного регулювання швидкості до клеми максимальної швидкості двигуна можна під'єднати тиристорний регулятор РС-1-300
Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П3-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.
Монтаж
Вентилятор канальний можна закріпити на стіні, стелі або підлозі за допомогою монтажної пластини на корпусі вентилятора. Щоб зменшити навантаження на вентилятор, рекомендується залишити прямий відрізок повітровода довжиною не менше трьох діаметрів на стороні всмоктування вентилятора.
Гарантія
Виробник гарантує нормальну роботу виробу впродовж 24 місяців (2 роки) з моменту продажу виробу за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
Паспорт
(посібник користувача в форматі pdf, відкриється в новій вкладці)
