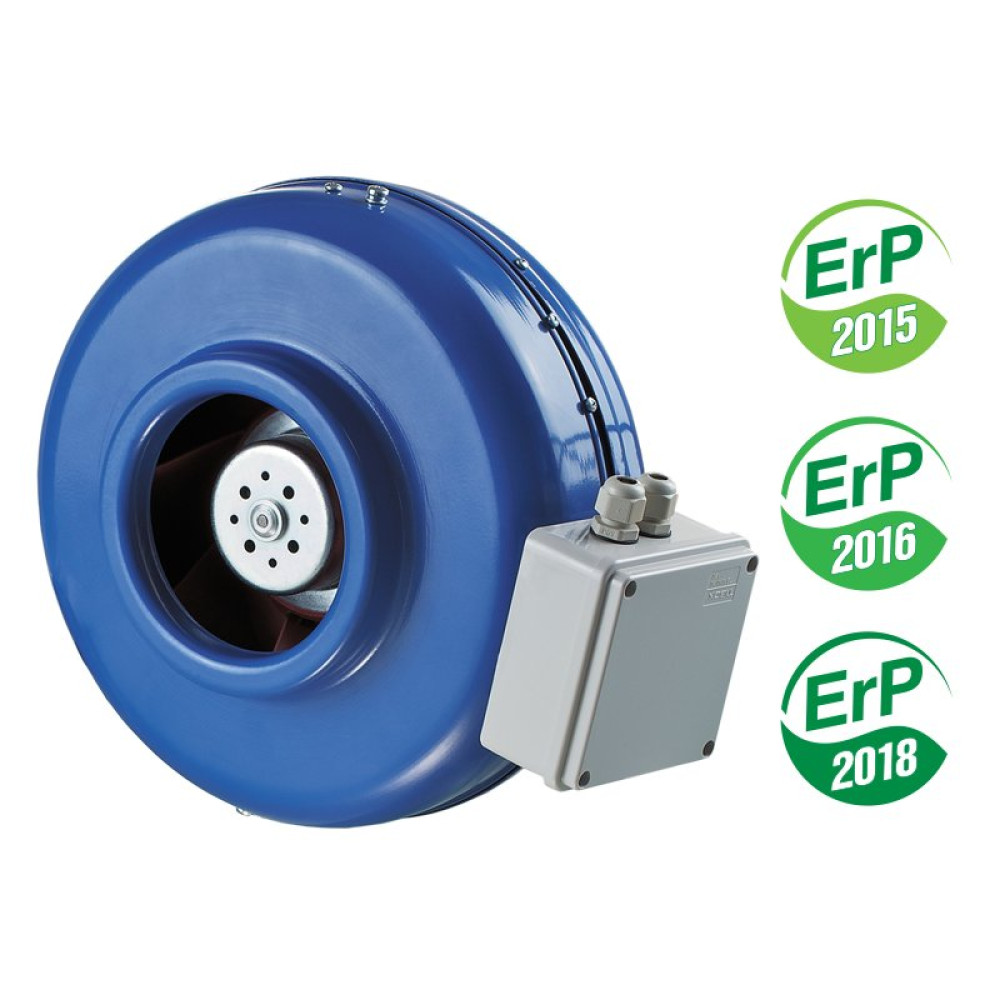

Канальний вентилятор Вентс ВКМ 100 ЕС використовується в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від - 25°С до +60°С. Вентилятор здатний забезпечити максимальну продуктивність 345 м3/год. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.
Встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. Використання такого двигуна зменшило на 35% споживання енергії в порівнянні із звичайними моделями.
Технічні характеристики
| Параметр |
Величина |
Напруга, В
|
220-270 |
| Струм, А |
0,70 |
| Частота струму, Гц |
50 |
Максимальна потужність, Вт
|
90 |
Продуктивність, м3/год
|
345 |
Швидкість обертання, об/хв
|
3600 |
Рівень шуму на відстані 3 м, дБ(А)
|
44 |
| Максимальна температура переміщуваного повітря, С |
- 25....+60 |
| Вага, кг |
3,45 |
Захист, клас
|
IPХ4 |
Розмір патрубка, мм
|
100 |
Габаритні розміри
| Розміри |
∅D |
∅D1 |
H |
B |
B1 |
L |
L1 |
L2 |
L3 |
| мм |
98 |
255 |
340 |
310 |
270 |
203 |
20 |
25 |
30 |
Діаграма
Конструкція
Корпус виготовлений з оцинкованої сталі з полімерним покриттям, виріб проходить перевірку на герметичність в заводських умовах. Відцентрова крильчатка виготовлена зі сталі.
Двигун
Застосовується ЕС-мотор постійного струму із зовнішнім ротором, обладнаний робочим колесом із загнутими назад лопатками. У двигуні використовуються підшипники кочення з ресурсом служби до 40000 годин. Турбіна проходить динамічне балансування для забезпечення точних аеродинамічних характеристик, перевірки якості складання і низького рівня шуму.
Клас захисту двигуна IP 44.
Управління
Включити - вимкнути
Вентилятор канальний включається за допомогою зовнішнього вимикача(у комплект постачання не входить) згідно схеми підключення нижче.
Регулювання швидкості
Регулювання витрати повітря здійснюється за допомогою регулятора Р-1/010(постачається окремо). Управління вентилятором здійснюється за допомогою зовнішнього керівника сигналу 0-10 В. При зміні значення керівного фактора ЕС вентилятор змінює швидкість обертання.
Регулятор швидкості для вентиляторів з ЕС-мотором Вентс Р-1/010
Монтаж
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Гарантія
Виготівник встановлює гарантійний термін виробу тривалістю 24 місяці(2 роки) з дати продажу виробу за умови виконання користувачем правил транспортування, зберігання, монтажу і експлуатації виробу.
Приклад монтажу
Інструкція та паспорт
(файл pdf, відкриється в новій вкладці)
