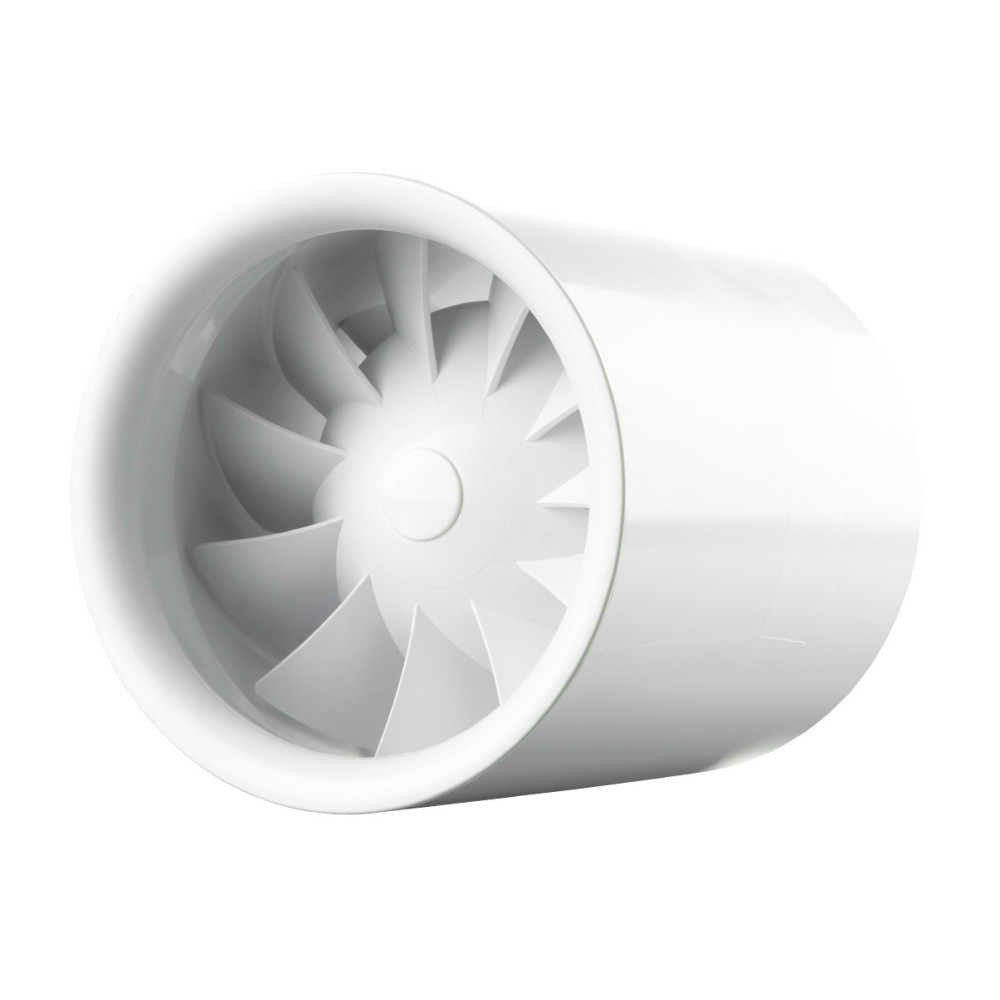

Вентилятор витяжний канальний Вентс 150 Квайтлайн

Канальний витяжний вентилятор Вентс 150 Квайтлайн призначений для використання в системі припливної або для витяжки квартири. Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в одиншвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Технічні характеристики вентилятора

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Управління

Ручне

• будь-який вимикач одноклавішного типу, що встановлюється в розподільну коробку. Підключення відбувається точно також, як і вимикач побутового освітлення(купується окремо).
• включення, виключення і плавне регулювання продуктивності вентилятора за допомогою регулятора РС- 1-300 (у комплект постачання не входить). До одного такого регулятора можна одночасно підключити декілька вентиляторів. У такому разі необхідно дотримуватися правила сумарна потужність цих вентиляторів не повинна перевищувати 300 Вт.

Автоматичний блок управління

• За допомогою електронного блоку управління БУ-1-60 (див. Електричне приладдя). Блок управління поставляється окремо.

Як встановити вентилятор

• Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 150 мм Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів.
• Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установки необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу Вентс Квайтлайн

Відео огляд вентилятора

Паспорт та інструкція
