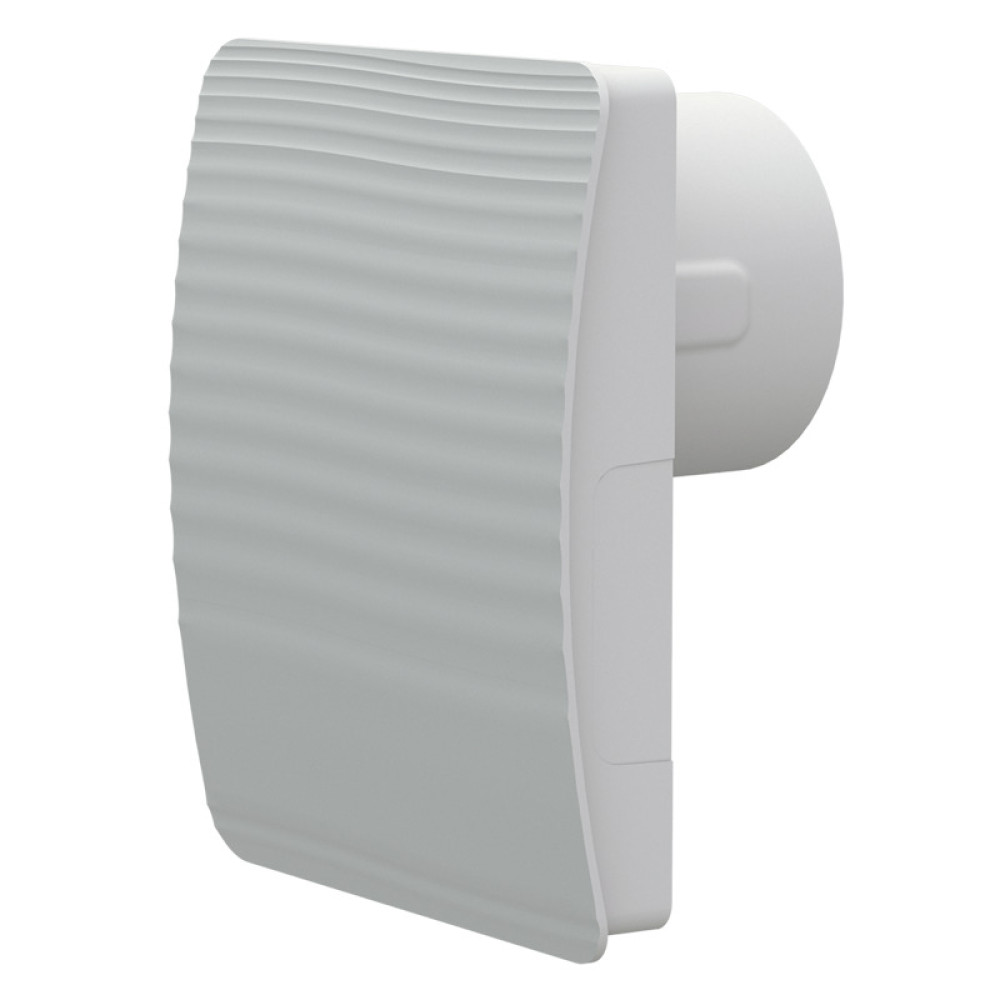

Вентилятор витяжний з датчиком вологості Вентс 100 Стайл ТН обладнаний таймером та лицьовою панеллю, що автоматично закривається. При виключенні вентилятора лицьова панель вентилятора плавно закривається і перекриває витяжний канал. Обладнаний підшипниками, має низький рівень шуму.
Такий вентилятор застосовується для вентиляції приміщень з підвищеним рівнем вологості, таких як ванна, приміщення сушки білизни та інших. Вентилятор з датчиком вологості автоматично включається при перевищенні вологості і працює до досягнення необхідного рівня. Після чого він вимикається не відразу, а через час, виставлений на таймері.
Також вентилятор можна включити примусово за допомогою звичайного вимикача, при припиненні подання напруги від нього, вентилятор відпрацює алгоритм, приведений вище.
Рівень вологості виставляється від 60 до 90 %. Час затримки виключення виставляється від 2 до 30 хвилин.
Технічні характеристики вентилятора
Найменування параметра
Значення
Максимальна продуктивність, м3/год
97
Споживання, Вт
9
Напруга, В
220
Споживаний струм, А
0,059
Частота обертання крильчатки, об/хв
2165
Рівень звукового тиску на відстані 3 м, дБА
25
Вага, кг
0,55
Клас захисту
IP 44
Розмір патрубка, мм
100
Розміри
Розміри
a
b
c
d
e
мм
175
221
77
99
39
Особливості вентилятора
Використовується для витяжної вентиляції приміщення ванни, туалету, кухні або іншого приміщення.
Вдале поєднання конструкції корпусу вентилятора, крильчатки і використання підшипників дозволило досягти дуже тихої роботи вентилятора і понизити споживання за одну годину до 9 Вт.
При вимкненому стані вентилятора витяжний канал автоматично перекривається. Лицьова панель обладнана термоактуатором, який забезпечує плавне відкриття або закриття.
У двигуні використовуються підшипники кочення, що зменшує рівень шуму, збільшує надійність і термін служби роботи витягу.
Вентилятор має клас захисту IP44, що дозволяє його використати для роботи у вологих приміщеннях. Усі електричні з'єднання захищені герметичною силіконовою кришкою
Для сервісного чищення блок вентилятора легко виймається з патрубка, як зображено нижче на малюнку
Як працює вентилятор з датчиком вологості
Схема підключення
Вентилятор від зовнішнього вимикача
Вентилятор вмикається разом зі світлом
Також вентилятор може працювати в режимі, коли він включається тільки при перевищенні рівня вологості. В цьому випадку необхідно підвести тільки постійну фазу до клеми L. Вентилятор вмикатиметься при перевищенні виставленого значення вологості, після досягнення необхідного рівня вологості ще пропрацює час по таймеру і вимкнеться.
Монтаж вентилятора
Витяжний вентилятор призначений для установки у вбудований витяжний канал квартири або будинку. Монтується безпосередньо патрубком в канал або через невелику ділянку повітропроводу. Вентилятор є осьовим і не може підключатися до дуже довгого повітропроводу, це зменшить продуктивність і збільшить рівень шуму. Рекомендована довжина повітропроводу не більше 0,5 метра. Також рекомендується уникати по можливості поворотів повітропроводу, це також впливає на продуктивність і рівень шуму.
При прямому монтажі вентилятора у витяжну шахту переконайтесь, що патрубок вентилятора не перекриває витяжний канал.
Відео монтажу та підключення
Гарантія
Гарантія на вентилятор Вентс Стайл 100 - 60 місяців(5 років) за умови дотримання правил транспортування, зберігання, монтажу і експлуатації. Впродовж цього терміну виробник гарантує нормальну роботу устаткування.
Документація
Паспорт, керівництво по монтажу і експлуатації можете скачати, натиснувши на зображення нижче(файл pdf 1.6 MB, відкриється в новій вкладці)
